| Place of Origin: | Shenzhen, china |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CB CE |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | डिब्बा |
| वोल्टेज: | AC230V | वाट क्षमता: | 12W |
|---|---|---|---|
| सी.सी.टी: | 3000 के 4000 के 6000 के | सीआरआई: | 80 |
| प्रभावकारिता (एलएम / डब्ल्यू): | 120 एलएम / डब्ल्यू | टीएचडी: | एसी एलईडी मॉड्यूल |
| मंद: | triac | ||
| प्रमुखता देना: | 3000K एसी एलईडी मॉड्यूल,4000K एसी एलईडी मॉड्यूल,ड्राइवर ऑन बोर्ड पीसीबी |
||

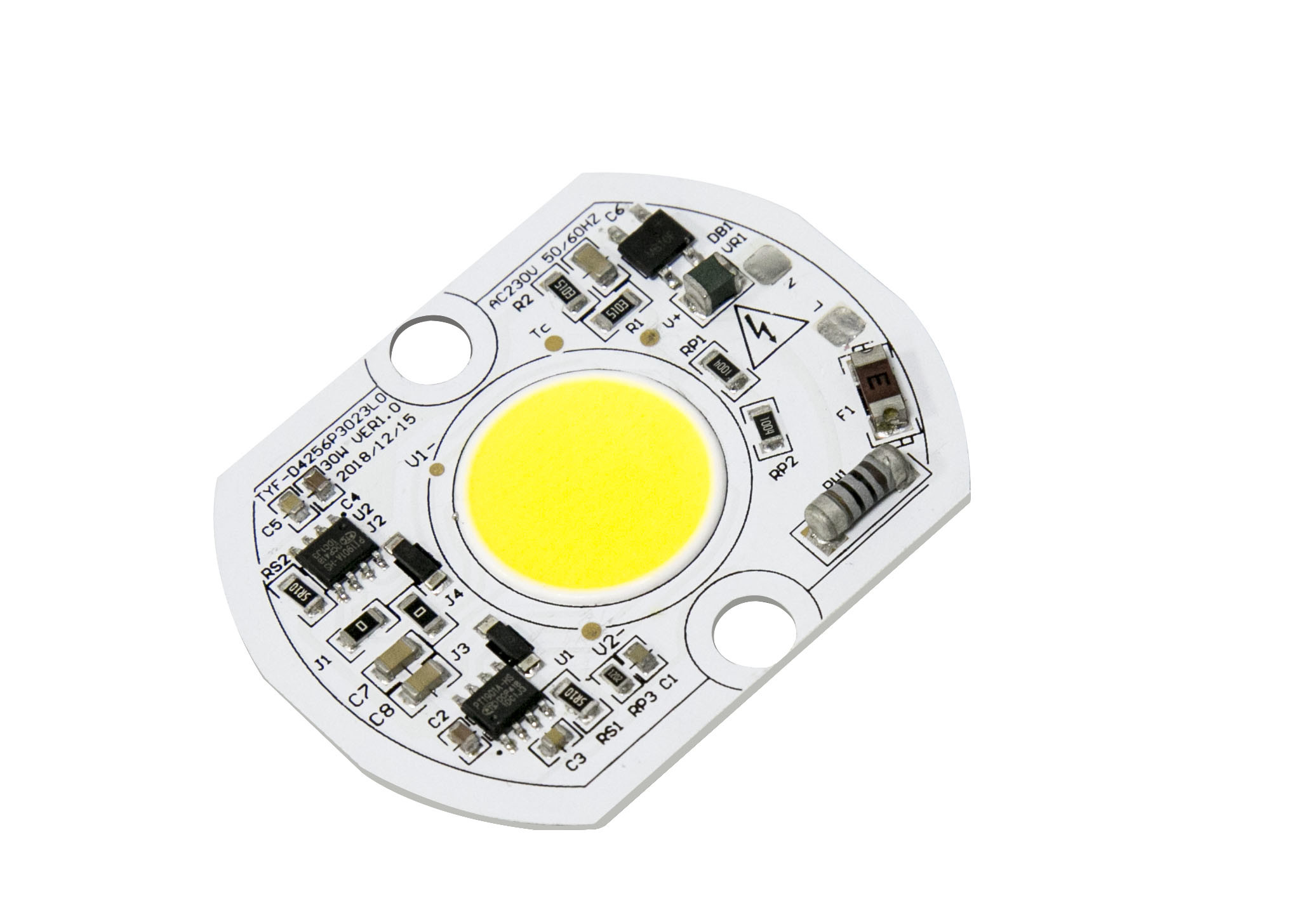

एसी सीओबी एलईडी इनडोर दीवारसुर्खियोंबोर्ड एल्यूमीनियम पीसीबी पर AC230V 12W 3000K 4000K 6000K 70Ra 80Ra ड्राइवर
विशेषताएँ
• इसे सीधे एसी लाइन वोल्टेज से जोड़ा जा सकता है।
• उत्पाद में उच्च शक्ति कारक और कम कुल हार्मोनिक विरूपण है।
• यह उच्च प्रदर्शन और चमक प्रदान करता है।
• उत्पाद की लंबी उम्र और उच्च विश्वसनीयता है।
• इसमें कम विद्युत चुम्बकीय हस्तक्षेप है।
• उत्पाद में सामग्री का एक साधारण बिल (बीओएम) है।
• यह CE और UL मानकों के अनुरूप है और ROHS और REACH नियमों के अनुरूप है।
• उत्पाद को इकट्ठा करना आसान है।
| जन्म तिथि | |||||||||||||||
| X1 | X2-X5 | X6 | एक्स7-एक्स8 | एक्स9-एक्स10 | X11-X12 | X13X14 | X15X16 | X17 | एक्स 18 | X19 | एक्स20 एक्स21एक्स22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| उत्पाद कोड |
ग्राहक कोड |
आईसी कोड |
शक्ति कोड |
वोल्टेज कोड
|
सीरियल नंबर। |
अगुआई की कोड |
सी.सी.टी कोड
|
एसडीसीएम | सीआरआई कोड | luminance | वर्ष | महीना |
धारावाहिक अंक। |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर। | सीरियल नंबर। | ||||||||||||
1) उत्पाद कोड: सी = क्लाइंट मॉड्यूल डी = स्वयं मॉड्यूल
2) क्लाइंट कोड और मॉड्यूल कोड: यदि ①=C तो क्लाइंट कोड के लिए 4 अंक और स्वयं मॉड्यूल कोड के लिए
3) आईसी कोड: आईसी के लिए एक वर्ण
4) पावर कोड:
| पावर कोड | ||||||||||
| 01—99डब्ल्यू | 100 डब्ल्यू | 120 डब्ल्यू | 150 डब्ल्यू | 200 डब्ल्यू | 250 डब्ल्यू | 300 डब्ल्यू | 350 डब्ल्यू | 400 डब्ल्यू | 450 डब्ल्यू | 500 डब्ल्यू |
| 01-99 | ए0 | बी0 | सी0 | डी0 | ई0 | F0 | जी0 | एच0 | जे0 | के0 |
5) वोल्टेज कोड: 11=110V,12=120V,22=220V,23=230V
6) सीसीटी कोड
| सीसीटी कोड (के) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
विद्युत और ऑप्टिकल लक्षण (टा = 25 ℃) तालिका 2-1
| वस्तु | प्रतीक | इकाई | विशिष्ट मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 52.5 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| इनपुट शक्ति | पी | डब्ल्यू | 12 |
| ऊर्जा घटक | पीएफ | ％ | 0.95 |
| टोटल हार्मोनिक डिस्टोर्शन | टीएचडी | ％ | 17% |
| डाimming प्रकार | शाही सेना☑TRIAC □ PWM □ 0-10V □ डाली□DMX □ स्मार्ट □ अन्य | ||
| सर्ज क्षमता | बनाम | के। वी | 0.8 |
| विद्युत शक्ति (एसी) | वी | के। वी | - |
| ऑपरेटिंग / केस तापमान | टा/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | सिल | ||
| चमकदार प्रवाह | वी |
एलएम |
1445 |
| चमकदार दक्षता | ηv | एलएम/डब्ल्यू | 120 |
| रंग तापमान | सी.सी.टी | क | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | ％ | 80.5 |
| प्रकाश वितरण | - | - | - |
| देखने का दृष्टिकोण | 2θ 1/2 | डिग्री। | - |
ऑप्टिकल गुण
वार्णिकता डिब्बे
TYF अपनी क्रोमैटिकिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है।2700K से 6500K की CCT रेंज के लिए प्रत्येक ANSI चतुष्कोण के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
टेबल 4-1 5 स्टेप बिन्स
| सी.सी.टी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700 के | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000 के | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500 के | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000 के | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700 के | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
टेबल 4-2 3 स्टेप बिन्स
| सी.सी.टी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700 के | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000 के | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500 के | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000 के | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700 के | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्र 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टीए=25 ℃
चित्र 4-2-3 दीप्तिमान पैटर्न, टीए=25 ℃
| वस्तु | प्रतीक | इकाई | कीमत |
| शक्ति का अपव्यय | पी.डी. | डब्ल्यू | 12 |
| एसी करंट (RMS) | अगर | एमए | 52.5 |
| एसी वोल्टेज (आरएमएस) | विन | वी | 200 ~ 240 |
| एलईडी जंक्शन तापमान | टीजे-एलईडी | ℃ | 110 |
| आईसी जंक्शन तापमान | Tj-आईसी | ℃ | 150 |
| आईसी तापमान आईसी के ऊपर | टी.पी | ℃ | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | Rthj-एस | ℃/डब्ल्यू | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | Rthj-एस | ℃/डब्ल्यू | - |
| परिचालन तापमान | ऊपर | ℃ | -20~+85 |
| भंडारण तापमान | टी | ℃ | -30~+100 |
| ईएसडी संवेदनशीलता (एचबीएम) | वेस्ड | के। वी | ± 2 |
| सोल्डरिंग तापमान (रिफ्लो) | टीएसएलडी | ℃ | - |
| सोल्डरिंग तापमान (हाथ) | टीएसएलडी | ℃ | 350 3एस |
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: ± 0.2 मिमी)
2) स्केल: कोई नहीं
टीवाईएफ ऑप्टो।एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बाहरी दबाव को रोकने के लिए बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन और सील के रूप में संग्रहीत किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टैपिंग, एक्सएक्स एलईडी मॉड्यूल ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक ऊपर डिब्बा।ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) डालें
3) सील पैकिंग
