| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE Rohs |
| मॉडल संख्या: | D22A505032H0 |
| न्यूनतम आदेश मात्रा: | 100 |
| मूल्य: | 9.7 USD/PIECE |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स |
| प्रसव के समय: | दस दिन |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | <!-- top.location="http://ww17.chinacarbonmade.com/?fp=GcJuWYd2YXogcfT2FPZY1FBUt8ZcDaWpKmSz9un1jGw |
| एल ई डी: | ईएमसी3030 | चिप ब्रांड: | ब्रिजेलक्स |
|---|---|---|---|
| पीसीबी आकार:: | 561*22*1.5 | वाट क्षमता: | 50W |
| इनपुट वोल्टेज: | 120/230V | रंग का तापमान: | 4000 कश्मीर |
| सीआरआई: | 90 | चमकदार दक्षता: | 160 एलएम / डब्ल्यू |
| आवेदन: | बागवानी रोशनी | प्रमाणपत्र: | सीई |
| प्रमुखता देना: | उच्च पीपीई पीसीबी मॉड्यूल असेंबली,50W बागवानी पीसीबी मॉड्यूल असेंबली,एसएमडी ब्रिजेलक्स इलेक्ट्रॉनिक पीसीबी असेंबली |
||

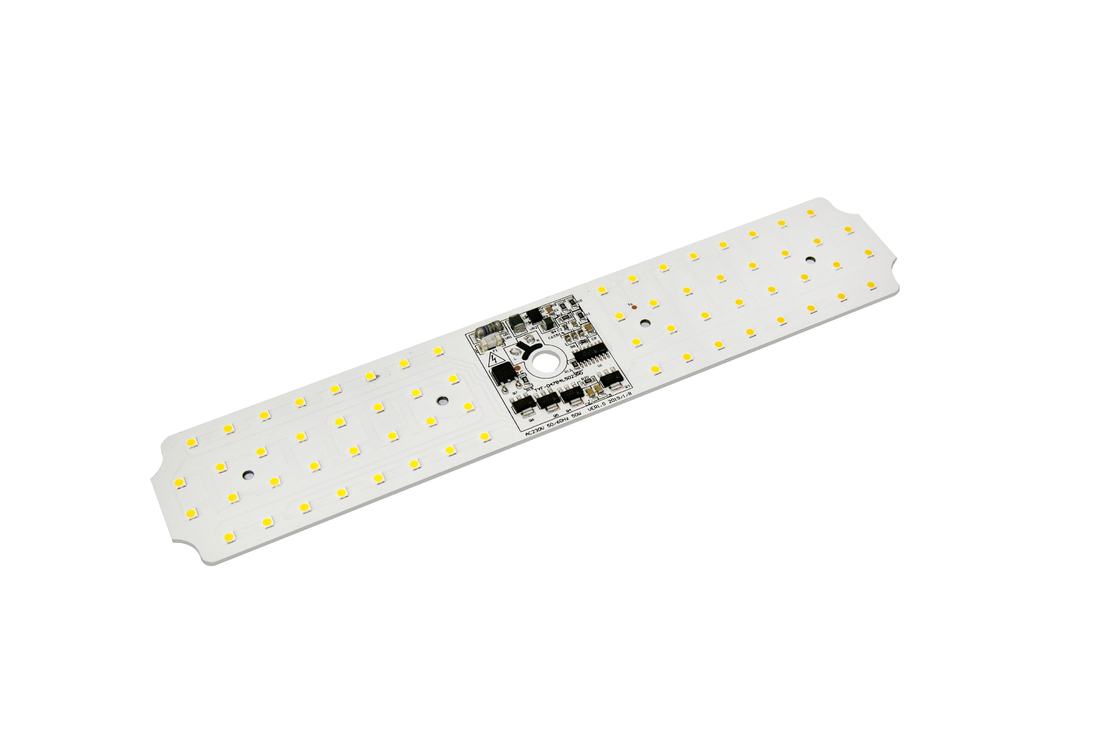

उच्च प्रदर्शन एलईडी मॉड्यूल परिवार प्रसिद्ध बेहतर मजबूती, उच्च विश्वसनीयता, लंबे जीवनकाल, कम तापीय प्रतिरोध के साथ एलईडी।उच्च दक्षता और लंबे जीवनकाल की आवश्यकता की मांग करने वाले अनुप्रयोगों को पूरी तरह से संबोधित करना।फसल की पैदावार में सुधार के लिए आवश्यक प्रकाश की सटीक तरंग दैर्ध्य देने के लिए एलईडी इंजीनियर।
एलईडी मॉड्यूल श्रृंखला बागवानी अनुप्रयोगों के लिए सिस्टम डिजाइन को आसान बनाने के उद्देश्य से बनाई गई है।एलईडी मॉड्यूल श्रृंखला आज उपलब्ध एकमात्र एल ई डी प्रदान करती है जो प्रकाश संश्लेषक फोटॉन फ्लक्स (पीपीएफ) के आधार पर बिन्ड और परीक्षण किए जाते हैं।
विशेषताएं:
• एलईडी मॉड्यूल देखने का कोण 50% IV: 120°
• डिजाइन स्वतंत्रता के लिए एलईडी पैकेज विकल्प 5.0 मिमी x 5.4 मिमी।
• रंग: 660 एनएम (गहरा लाल), 450 एनएम (रॉयल ब्लू), सफेद (3000 के-7000 के)।
• RoHS अनुपालन, सीसा रहित और पहुंच।
• एलएम 80
अनुप्रयोग:

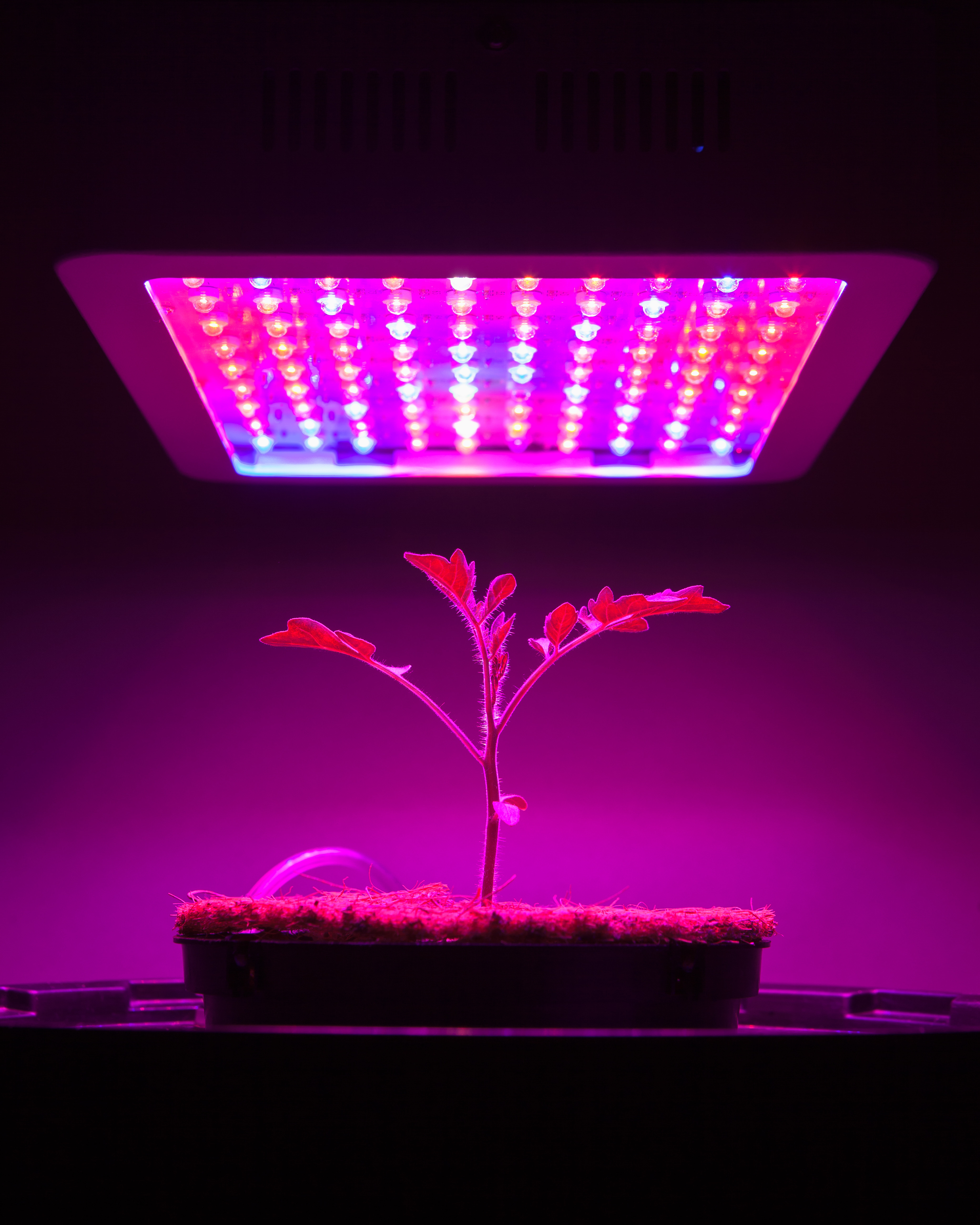

• बागवानी
1. यांत्रिक आयाम
| मद | इकाई | आयाम | सहनशीलता | टिप्पणी |
| मॉड्यूल लंबाई | मिमी | 561 | ± 0.3 | |
| मॉड्यूल चौड़ाई | मिमी | 22 | ± 0.3 | |
| मॉड्यूल ऊंचाई | मिमी | 1.5 | ± 0.1 | |
| स्क्रू छेद | मिमी | 3.1 | ± 0.1 | |
| मॉड्यूल वजन | जी | |||
तालिका 1. पूर्ण अधिकतम रेटिंग
| मद | इकाई | ठेठ |
| रेटेड लाइफ टाइम | घंटे | > 50000H |
| प्रवेश संरक्षण (आईपी) | - | - |
| परिवेश / ऑपरेटिंग तापमान (टा) | ℃ | -20 ℃ ~ 50 ℃ |
| भंडारण तापमान | ℃ | -30 ℃ ~ 80 ℃ |
| डीसी फॉरवर्ड करंट / ऑपरेटिंग तापमान | एमए | 1750 |
| इन्सुलेशन के लिए कार्यशील वोल्टेज | वी | 28-34 |
| सीमित शक्ति | वू | 120 |
| फॉरवर्ड वोल्टेज का विशिष्ट तापमान गुणांक | एमवी/डिग्री सेल्सियस | -22 |
|
विशिष्ट थर्मल प्रतिरोध-जंक्शन मिलाप पैड के लिए न्यूनतम विशिष्ट MAXIMUM |
डिग्री सेल्सियस / डब्ल्यू | 10 |
| इलेक्ट्रोस्टैटिक सीमा (ईएसडी) | वी | 2000 एचबीएम |
| जंक्शन तापमान | ℃ | 120 |
टेबल के लिए नोट्स
2.2 विद्युत - ऑप्टिकल अभिलक्षण
तालिका 2. निर्दिष्ट परीक्षण स्थितियों में एलईडी मॉड्यूल श्रृंखला के लिए ऑप्टिकल विशेषताएं IF = DC 1750mA, Tj = 25 ° C।
| मद | इकाई | ठेठ |
| चमकदार प्रवाह | एलएम | 8500 |
| चमकदार प्रभावकारिता | एलएम / डब्ल्यू | 170 एलएम / डब्ल्यू |
| ऑपरेटिंग वोल्टेज | वी | 30 |
| बिजली की खपत शक्ति | वू | 50 |
| पीपीएफ | आप मोल/एस | 280 |
| पीपीई | आप मोल/जू | 2.8 |
टेबल के लिए नोट्स
2.3 उत्पाद चयन गाइड।
तालिका 3. आईएफ = डीसी 1750 एमए, टीजे = 25 डिग्री सेल्सियस पर एलईडी मॉड्यूल का उत्पाद प्रदर्शन।
| भाग संख्या | पीएआर (डब्ल्यू) | पीपीएफ (μ mol/s) | पीपीई (μ mol/s) | कुल % | ||
| TYF-D22A505032H0 | मिनट | मैक्स | मिनट | मैक्स | ठेठ | ठेठ |
| 400-700nm | 29 | 31 | 135 | 145 | 2.81 | 98.17% |
| 380-800nm | 29 | 31 | 140 | 150 | 2.88 | 100% |
| 300-400nm | 0 | 0.05 | 0 | 0.02 | 0.00023 | 0.01% |
| 400-500nm | 4.5 | 6 | 21 | 23 | 0.439 | 19.06% |
| 500-600nm | 10.5 | 12 | 50 | 55 | 1.07 | 38.63% |
| 600-700nm | 11.5 | 12.5 | 65 | 68 | 1.33 | 41.43% |
| 700-800nm | 0.3 | 0.8 | 3 | 4 | 0.0683 | 1.88% |
टेबल के लिए नोट्स
1. TYF एलईडी मॉड्यूल बागवानी के लिए μ mol/s पर ± 8% की सहनशीलता बनाए रखता है।
2. PAR 400 से 700nm तक प्रकाश संश्लेषक सक्रिय विकिरण है।
3. पीपीएफ 400 से 700 एनएम तक प्रकाश संश्लेषक सक्रिय विकिरण है।
4. सुदूर लाल ठेठ पीपीएफ और पार 700 से 800 एनएम . तक मापा जाता है
2.4 ऑप्टिकल अभिलक्षण
तालिका 4. निर्दिष्ट परीक्षण स्थितियों में एलईडी मॉड्यूल श्रृंखला के लिए ऑप्टिकल विशेषताएं 3500mA, Tc = 85 ° C।
| भाग संख्या |
विशिष्ट कुल शामिल कोण |
ठेठ देखने का दृष्टिकोण |
| TYF-D22A505032H0 | 150 | 120 |
तालिका 2 के लिए नोट्स:
1. कुल कोण जिस पर कुल चमकदार प्रवाह का 90% कब्जा कर लिया जाता है।
2. व्यूइंग एंगल ऑफ ऐक्स है, लैम्प सेंटरलाइन से एंगल है जहां पर ल्यूमिनस इंटेंसिटी पीक वैल्यू की ½ होती है।
3.1 वर्णक्रमीय विद्युत वितरण विशेषता
| मद | के अनुरूप | टिप्पणी |
|
घोषणापत्र
|
आरओएचएस | खतरनाक पदार्थ और सामग्री |
| पहुंच | खतरनाक पदार्थ और सामग्री | |
| सीई | ईएमसी एलवीडी | |
| LM80 | फोटॉन फ्लक्स रखरखाव Q90>36000H | |
| 62471 | लैंप की फोटोबायोलॉजिकल सुरक्षा |
5.1.1 एलईडी स्थैतिक बिजली और उछाल के प्रति संवेदनशील हैं।एलईडी मॉड्यूल को संभालते समय कलाई बैंड या एंटी-इलेक्ट्रोस्टैटिक दस्ताने का उपयोग करने की सिफारिश की जाती है।यदि एल ई डी पर पूर्ण अधिकतम रेटिंग से अधिक वोल्टेज लागू किया जाता है, तो यह एलईडी उपकरणों को नुकसान या विनाश भी कर सकता है।क्षतिग्रस्त एल ई डी कुछ असामान्य विशेषताएं दिखा सकते हैं जैसे कि लीक करंट में वृद्धि, कम टर्न-ऑन वोल्टेज, या कम करंट पर एलईडी की असामान्य रोशनी।
6.1.2 TYF LED SMD को संभालने के लिए स्थैतिक बिजली के खिलाफ प्रति-उपायों की आवश्यकता होती है क्योंकि यह एक अर्धचालक उत्पाद है।कृपया किसी भी स्थैतिक बिजली के उत्पादन को रोकने के लिए पर्याप्त उपाय करें जैसे कि इस उत्पाद को संभालते समय कलाई बैंड या एंटी-स्टेटिक दस्ताने पहनना।उत्पाद (संयंत्र, उपकरण, मशीन, वाहक मशीन और वाहन इकाई) के संबंध में प्रत्येक विनिर्माण सुविधा को जमीन से जोड़ा जाना चाहिए और कृपया उत्पाद को बिजली से चार्ज करने से बचें।इस उत्पाद की ESD संवेदनशीलता 2000V (HBM, JEITA ED-4701/304 पर आधारित) है।अपने अंतिम उत्पाद (उत्पादों) में एलईडी को असेंबल करने के बाद, यह जांचने की सिफारिश की जाती है कि इकट्ठे एलईडी स्थैतिक बिजली (विद्युत रिसाव घटना) से क्षतिग्रस्त हैं या नहीं।
6.1.3.बिजली की आपूर्ति का चयन करें: यह उत्पाद एक निरंतर चालू चालक का उपयोग करके संचालित होता है, और पावर रेंज का आउटपुट करंट विनिर्देशों की पुस्तक की आवश्यकता को पूरा करता है, यदि निरंतर वोल्टेज स्रोत या अन्य स्थितियों का उपयोग करते हैं, तो कृपया जोखिम मूल्यांकन करें।कृपया अंतिम उत्पाद पर क्रीपेज और निकासी दूरी पर विचार करें।
6.1.4 राल क्षेत्र बहुत संवेदनशील है, कृपया इसे संभालें, दबाएं, स्पर्श करें या रगड़ें नहीं।
5.2 सावधानी: तापमान नियंत्रण
टीसी <85 ℃ पर सुझाए गए तापमान और टीसी <115 ℃ पर फॉस्फोर तापमान, यदि पार हो गया है, तो ग्राहक को विश्वसनीयता मूल्यांकन करने की आवश्यकता है।
5.3 सावधानी: रासायनिक जोखिम खतरा
5.3.1 इस एलईडी मॉड्यूल का उपयोग किसी भी प्रकार के तरल पदार्थ जैसे पानी, तेल, कार्बनिक विलायक आदि में नहीं किया जाना चाहिए। जब धुलाई की आवश्यकता होती है, तो आईपीए का उपयोग करने की सिफारिश की जाती है।अन्य सॉल्वैंट्स का उपयोग करते समय यह पहले से पुष्टि की जानी चाहिए कि सॉल्वैंट्स मॉड्यूल सामग्री के साथ प्रतिक्रिया कर सकते हैं या नहीं।प्रतिबंधित फ़्रीऑन सॉल्वैंट्स का उपयोग नहीं किया जाना चाहिए।अल्ट्रासोनिक क्लीनर से सफाई न करें।
5.3.2 ल्यूमिनेयर निर्माण और असेंबली में आमतौर पर उपयोग किए जाने वाले कुछ रसायनों के संपर्क में आने से एलईडी एसएमडी को नुकसान हो सकता है।अतिरिक्त जानकारी के लिए कृपया TYF स्थापना निर्देश देखें।यदि नीचे दी गई किसी भी स्थिति में उत्पाद का उपयोग करते हैं, तो कृपया विश्वसनीयता की पुष्टि करें।जैसे: गीली, पाला, खारी हवा, संक्षारक गैसें (C1, H2S, जहाँ NH3, SO2, NOX);सूरज के नीचे एक्सपोजर, आउटडोर एक्सपोजर, धूल भरा।पानी, तेल, तरल चिकित्सा और कार्बनिक विलायक।
5.3.3 वीओसी (वाष्पशील कार्बनिक यौगिक) ल्यूमिनेयर्स (फिक्स्चर) में प्रयुक्त एडहेसिव्स, फ्लक्स, हार्डनर या ऑर्गेनिक एडिटिव्स से उत्पन्न किए जा सकते हैं।पारदर्शी एलईडी सिलिकॉन एनकैप्सुलेंट उन रसायनों के लिए पारगम्य है और जब वे गर्मी या प्रकाश के संपर्क में आते हैं तो वे इनकैप्सुलेंट के मलिनकिरण का नेतृत्व कर सकते हैं।यह घटना ल्यूमिनेयर्स (फिक्स्चर) से निकलने वाले प्रकाश (आउटपुट) के महत्वपूर्ण नुकसान का कारण बन सकती है।इन समस्याओं को रोकने के लिए, हम उपयोगकर्ताओं को ल्यूमिनेयर में प्रयुक्त सामग्री के भौतिक गुणों को जानने की सलाह देते हैं, और उन्हें सावधानी से चुना जाना चाहिए।
6.3.4 सल्फराइजेशन (या धूमिल होने) का जोखिम एलईडी सिल्वर-प्लेटेड लेड फ्रेम का उपयोग करता है और सल्फर (S), क्लोरीन (Cl) या अन्य हैलोजन यौगिक के संपर्क में आने पर इसकी सतह का रंग काला (या गहरा रंग) में बदल सकता है। .लेड फ्रेम के सल्फराइजेशन से तीव्रता में गिरावट, वर्णिकता निर्देशांक में परिवर्तन और चरम मामलों में, ओपन सर्किट हो सकता है।इसमें सावधानी की आवश्यकता है।लेड फ्रेम के संभावित सल्फराइजेशन के कारण, एलईडी मॉड्यूल का उपयोग नहीं किया जाना चाहिए और रबर, सादे कागज, लेड सोल्डर क्रीम आदि सामग्री से बने ऑक्सीकरण पदार्थों के साथ संग्रहीत किया जाना चाहिए।
5.4 प्रकाश उत्सर्जक सतह (LES) से संपर्क करें
एलईएस के साथ किसी भी संपर्क से बचें।एलईडी एसएमडी के एलईएस को स्पर्श न करें या एलईएस (पीला फॉस्फोर राल क्षेत्र) पर तनाव लागू न करें।संपर्क एलईडी एसएमडी को नुकसान पहुंचा सकता है।प्रकाशिकी और परावर्तकों को एलईएस (पीला फॉस्फोर राल क्षेत्र) के संपर्क में नहीं लगाया जाना चाहिए।TYF LED SMD के प्लास्टिक हाउसिंग की ऊपरी सतह पर ऑप्टिकल डिवाइस लगाए जा सकते हैं।यदि एलईडी की सतह गंदी है, तो कृपया इसे साफ करने के लिए अल्कोहल का उपयोग करें।कृपया इसे इस्तेमाल करने से पहले 2 घंटे तक सूखने दें।एसीटोन या संक्षारक स्वीकार्य नहीं है।
5.5 भंडारण
भंडारण की स्थिति: खोलने से पहले, भंडारण तापमान 5 ~ 30 ℃, सापेक्ष आर्द्रता 60% से कम होनी चाहिए।(बैग खोलने के बाद 24 घंटे के अंदर एलईडी का प्रयोग करना चाहिए।)अप्रयुक्त उत्पाद के लिए, कृपया निरार्द्रीकरण, वैक्यूम सील करें।निरार्द्रीकरण की स्थिति: 60 ℃ ± 5 ℃, 24 एच।सीलबंद उत्पादों के लिए प्रभावी उपयोग 3 महीने है।यदि पैकेज खोलने के बाद 24 घंटों में इसका उपयोग नहीं किया जाता है, तो सामग्री को 60 ℃ ± 5 ℃ के तहत 3 घंटे के लिए dehumidify किया जाना चाहिए।
मॉड्यूल को धूल भरी जगह या नम स्थान पर स्टोर न करें।
मॉड्यूल को अलग न करें।
कृपया 5 महीने के भीतर इस उत्पाद का उपयोग करें, जिसे स्टॉक किए जाने पर इसकी मूल पैकेजिंग में रखा जाता है।
5.6 नेत्र सुरक्षा
TYF LED SMDs के उपयोग के लिए नेत्र सुरक्षा वर्गीकरण विनिर्देश IEC/TR 62471 के अनुसार है: प्रकाश स्रोतों और ल्यूमिनेयरों के लिए नीले प्रकाश के खतरे के आकलन के लिए IEC 62471 का अनुप्रयोग।हम TYF LED को 6500K RG1 पर वर्गीकृत करते हैं।
लंबे समय तक नंगी आंखों से रोशनी वाली एलईडी को सीधे न देखें।
6. कार्यशाला
7.पैकिंग और शिपमेंट
TYF Opto.LED मॉड्यूल उत्पाद, प्लास्टिक ट्रे में पैक किए गए, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, बाहरी दबाव को रोकने के लिए, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
