| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE Rohs |
| मॉडल संख्या: | TYF-D24E64848X0 |
| न्यूनतम आदेश मात्रा: | 1000 |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स |
| प्रसव के समय: | दस दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100,000PCS/माह |
| एल ई डी: | ईएमसी3030 | चिप ब्रांड: | वां |
|---|---|---|---|
| पीसीबी आकार: | 561*22*1.5 | वाट क्षमता: | 50W |
| इनपुट वोल्टेज: | 120/230V | रंग का तापमान: | 3000/4000 |
| सीआरआई: | 70/80/90/95Ra | चमकदार दक्षता: | 200 एलएम/डब्ल्यू |
| आवेदन पत्र: | स्ट्रीट लाइट | प्रमाणपत्र: | सीई/रोह्स/ |
| प्रमुखता देना: | Pcb मॉड्यूल लीनियर लाइट्स स्ट्रिप्स,लीनियर लाइट्स स्ट्रिप्स 50w,230v लीनियर लाइट्स स्ट्रिप्स |
||
उच्च प्रदर्शन एलईडी मॉड्यूल परिवार प्रसिद्ध बेहतर मजबूती, उच्च विश्वसनीयता, लंबे जीवनकाल, कम तापीय प्रतिरोध के साथ एलईडी।उच्च दक्षता और लंबे जीवनकाल की आवश्यकता की मांग करने वाले अनुप्रयोगों को पूरी तरह से संबोधित करना।एल ई डी को फसल की पैदावार में सुधार के लिए आवश्यक प्रकाश की सटीक तरंग दैर्ध्य देने के लिए इंजीनियर किया गया।
बागवानी अनुप्रयोगों के लिए सिस्टम डिजाइन को आसान बनाने के लिए एलईडी मॉड्यूल श्रृंखला का उद्देश्य बनाया गया है।एलईडी मॉड्यूल श्रृंखला आज उपलब्ध एकमात्र एलईडी प्रदान करती है जो प्रकाश संश्लेषक फोटॉन फ्लक्स (पीपीएफ) के आधार पर बिन्ड और परीक्षण की जाती हैं।
विशेषताएँ:
• एलईडी मॉड्यूल देखने का कोण 50% IV: 120°
• डिजाइन स्वतंत्रता के लिए एलईडी पैकेज विकल्प 5.0 मिमी x 5.4 मिमी।
• रंग: 660 एनएम (गहरा लाल), 450 एनएम (रॉयल ब्लू), सफेद (3000K-7000K)।
• RoHS अनुपालन, सीसा रहित और पहुंच।
• एलएम 80
अनुप्रयोग:
•बागवानी

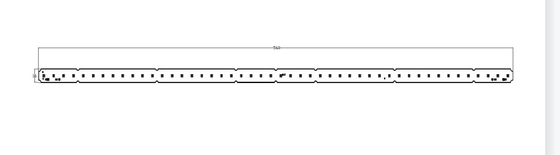

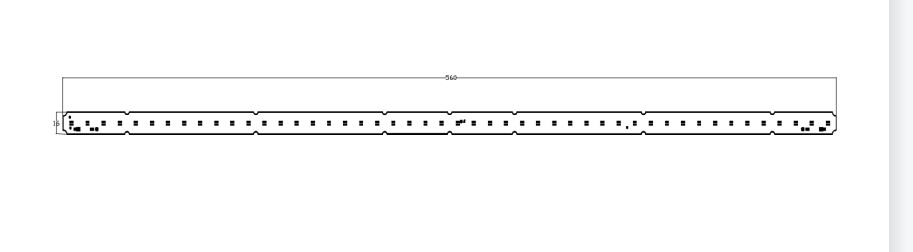

1. यांत्रिक आयाम
| वस्तु | इकाई | आयाम | सहनशीलता | टिप्पणी |
| मॉड्यूल की लंबाई | मिमी | 561 | ± 0.3 | |
| मॉड्यूल चौड़ाई | मिमी | 22 | ± 0.3 | |
| मॉड्यूल ऊंचाई | मिमी | 1.5 | ± 0.1 | |
| स्क्रू छेद | मिमी | 3.1 | ± 0.1 | |
| मॉड्यूल वजन | जी | |||
तालिका 1. पूर्ण अधिकतम रेटिंग
| वस्तु | इकाई | ठेठ |
| रेटेड लाइफ टाइम | घंटे | > 50000 एच |
| प्रवेश संरक्षण (आईपी) | - | - |
| परिवेश / ऑपरेटिंग तापमान (ता) | ℃ | -20 ℃ ~ 50 ℃ |
| भंडारण तापमान | ℃ | -30 ℃ ~ 80 ℃ |
| डीसी फॉरवर्ड करंट / ऑपरेटिंग तापमान | एमए | 1750 |
| इन्सुलेशन के लिए कार्यशील वोल्टेज | वी | 28-34 |
| सीमित शक्ति | डब्ल्यू | 120 |
| फॉरवर्ड वोल्टेज का विशिष्ट तापमान गुणांक | एमवी / डिग्री सेल्सियस | -22 |
|
विशिष्ट थर्मल प्रतिरोध-जंक्शन सोल्डर पैड के लिए न्यूनतम विशिष्ट अधिकतम |
डिग्री सेल्सियस/डब्ल्यू | 10 |
| इलेक्ट्रोस्टैटिक लिमिट (ईएसडी) | वी | 2000 एचबीएम |
| जंक्शन तापमान | ℃ | 120 |
टेबल्स के लिए नोट्स
2.2 विद्युत - ऑप्टिकल विशेषताएँ
तालिका 2. निर्दिष्ट परीक्षण स्थितियों में एलईडी मॉड्यूल श्रृंखला के लिए ऑप्टिकल विशेषताएँ IF=DC 1750mA, Tj=25°C।
| वस्तु | इकाई | ठेठ |
| चमकदार प्रवाह | एलएम | 8500 |
| चमकदार प्रभावकारिता | एलएम / डब्ल्यू | 170 एलएम / डब्ल्यू |
| प्रचालन वोल्टेज | वी | 30 |
| बिजली की खपत बिजली | डब्ल्यू | 50 |
| पीपीएफ | यू मोल / एस | 280 |
| पीपीई | यू मोल / जे | 2.8 |
टेबल्स के लिए नोट्स
2.3 उत्पाद चयन मार्गदर्शिका।
तालिका 3. IF=DC 1750mA, Tj=25°C पर LED मॉड्यूल का उत्पाद प्रदर्शन।
| भाग संख्या | PAR (डब्ल्यू) | पीपीएफ (μ मोल / एस) | पीपीई (μ मोल / एस) | कुल % | ||
| TYF-D22A505032H0 | मिनट | मैक्स | मिनट | मैक्स | ठेठ | ठेठ |
| 400-700 एनएम | 29 | 31 | 135 | 145 | 2.81 | 98.17% |
| 380-800 एनएम | 29 | 31 | 140 | 150 | 2.88 | 100% |
| 300-400 एनएम | 0 | 0.05 | 0 | 0.02 | 0.00023 | 0.01% |
| 400-500 एनएम | 4.5 | 6 | 21 | 23 | 0.439 | 19.06% |
| 500-600 एनएम | 10.5 | 12 | 50 | 55 | 1.07 | 38.63% |
| 600-700 एनएम | 11.5 | 12.5 | 65 | 68 | 1.33 | 41.43% |
| 700-800 एनएम | 0.3 | 0.8 | 3 | 4 | 0.0683 | 1.88% |
टेबल्स के लिए नोट्स
1. TYF एलईडी मॉड्यूल बागवानी के लिए μ mol/s पर ±8% की सहनशीलता बनाए रखता है।
2. PAR 400 से 700 एनएम तक प्रकाश संश्लेषक सक्रिय विकिरण है।
3. पीपीएफ 400 से 700 एनएम तक प्रकाश संश्लेषक सक्रिय विकिरण है।
4. फार रेड टिपिकल पीपीएफ और पार को 700 से 800 एनएम तक मापा जाता है
2.4 ऑप्टिकल विशेषताएँ
तालिका 4. निर्दिष्ट परीक्षण स्थितियों 3500mA, टीसी = 85 डिग्री सेल्सियस पर एलईडी मॉड्यूल श्रृंखला के लिए ऑप्टिकल विशेषताओं।
| भाग संख्या |
विशिष्ट कुल शामिल कोण |
ठेठ देखने का कोण |
| TYF-D22A505032H0 | 150 | 120 |
तालिका 2 के लिए नोट्स:
1. कुल कोण जिस पर कुल चमकदार प्रवाह का 90% कब्जा कर लिया गया है।
2. देखने का कोण ऑफ ऐक्स लैंप सेंटरलाइन से कोण है जहां चमकदार तीव्रता चोटी के मूल्य का ½ है।
3.1 वर्णक्रमीय विद्युत वितरण विशेषता
| वस्तु | के अनुरूप | टिप्पणी |
|
घोषणा
|
आरओएचएस | खतरनाक पदार्थ और सामग्री |
| पहुंच | खतरनाक पदार्थ और सामग्री | |
| सीई | ईएमसी एलवीडी | |
| एलएम 80 | फोटॉन फ्लक्स रखरखाव Q90>36000H | |
| 62471 | लैंप की फोटोबायोलॉजिकल सुरक्षा |
5.1.1 एलईडी स्थैतिक बिजली और उछाल के प्रति संवेदनशील हैं।एलईडी मॉड्यूल को संभालते समय कलाई बैंड या एंटी-इलेक्ट्रोस्टैटिक दस्ताने का उपयोग करने की सिफारिश की जाती है।यदि एल ई डी पर पूर्ण अधिकतम रेटिंग से अधिक वोल्टेज लागू किया जाता है, तो यह एलईडी उपकरणों को नुकसान पहुंचा सकता है या यहां तक कि विनाश भी कर सकता है।क्षतिग्रस्त एल ई डी कुछ असामान्य विशेषताओं को दिखा सकते हैं जैसे कि लीक करंट में वृद्धि, कम टर्न-ऑन वोल्टेज, या कम करंट पर एल ई डी की असामान्य रोशनी।
6.1.2 TYF LED SMD को संभालने के लिए स्थैतिक बिजली के खिलाफ प्रत्युपायों की आवश्यकता होती है क्योंकि यह एक अर्धचालक उत्पाद है।कृपया इस उत्पाद को संभालते समय किसी भी स्थैतिक बिजली को उत्पन्न होने से रोकने के लिए पर्याप्त उपाय करें जैसे कि रिस्टबैंड या एंटी-स्टैटिक दस्ताने पहनना।उत्पाद (संयंत्र, उपकरण, मशीन, वाहक मशीन और वाहन इकाई) के संबंध में प्रत्येक निर्माण सुविधा को जमीन से जोड़ा जाना चाहिए और कृपया उत्पाद को बिजली से चार्ज करने से बचें।इस उत्पाद की ESD संवेदनशीलता 2000V (HBM, JEITA ED-4701/304 पर आधारित) है।एल ई डी को अपने अंतिम उत्पाद (उत्पादों) में जोड़ने के बाद, यह जांचने की सिफारिश की जाती है कि इकट्ठे एल ई डी स्थैतिक बिजली (विद्युत रिसाव घटना) से क्षतिग्रस्त हैं या नहीं।
6.1.3।बिजली आपूर्ति का चयन: यह उत्पाद एक निरंतर चालू चालक का उपयोग करके संचालित होता है, और बिजली रेंज का आउटपुट करंट विनिर्देशों की पुस्तक की आवश्यकता को पूरा करता है, यदि निरंतर वोल्टेज स्रोत या अन्य स्थितियों का उपयोग करते हैं, तो कृपया जोखिम मूल्यांकन करें।कृपया अंतिम उत्पाद पर क्रीपेज और क्लीयरेंस दूरी पर विचार करें।
6.1.4 राल क्षेत्र बहुत संवेदनशील है, कृपया इसे संभालना, दबाना, छूना या रगड़ना नहीं है।
5.2 सावधानी: तापमान नियंत्रण
Tc <85 ℃ पर सुझाया गया तापमान और Tc <115 ℃ पर फॉस्फोर तापमान, यदि पार हो जाता है, तो ग्राहक को विश्वसनीयता मूल्यांकन करने की आवश्यकता होती है।
5.3 सावधानी: रासायनिक जोखिम खतरा
5.3.1 इस एलईडी मॉड्यूल का उपयोग किसी भी प्रकार के तरल पदार्थ जैसे पानी, तेल, कार्बनिक विलायक आदि में नहीं किया जाना चाहिए। जब धोने की आवश्यकता होती है, तो आईपीए का उपयोग करने की सिफारिश की जाती है।अन्य सॉल्वैंट्स का उपयोग करते समय यह पहले से पुष्टि की जानी चाहिए कि सॉल्वैंट्स मॉड्यूल सामग्री के साथ प्रतिक्रिया कर सकते हैं या नहीं।प्रतिबंधित फ्रीऑन सॉल्वैंट्स का इस्तेमाल नहीं किया जाना चाहिए।अल्ट्रासोनिक क्लीनर का उपयोग करके साफ न करें।
5.3.2 ल्यूमिनेयर निर्माण और असेंबली में आमतौर पर इस्तेमाल होने वाले कुछ रसायनों के संपर्क में आने से एलईडी एसएमडी को नुकसान हो सकता है।अतिरिक्त जानकारी के लिए कृपया TYF स्थापना निर्देश देखें।यदि नीचे दी गई किसी भी स्थिति में उत्पाद का उपयोग करते हैं, तो कृपया विश्वसनीयता की पुष्टि करें।जैसे: गीली, पाला, खारी हवा, संक्षारक गैसें (C1, H2S, जहाँ NH3, SO2, NOX);सूरज के नीचे एक्सपोजर, आउटडोर एक्सपोजर, धूल भरा।पानी, तेल, तरल चिकित्सा और कार्बनिक विलायक।
5.3.3 VOCs (वाष्पशील कार्बनिक यौगिक) ल्यूमिनेयर (जुड़नार) में उपयोग किए जाने वाले चिपकने वाले, फ्लक्स, हार्डनर या कार्बनिक योजक से उत्पन्न हो सकते हैं।पारदर्शी एलईडी सिलिकॉन इनकैप्सुलेंट उन रसायनों के लिए पारगम्य है और जब वे गर्मी या प्रकाश के संपर्क में आते हैं तो वे इनकैप्सुलेंट के मलिनकिरण का कारण बन सकते हैं।यह घटना luminaires (जुड़नार) से उत्सर्जित प्रकाश (उत्पादन) का एक महत्वपूर्ण नुकसान हो सकता है।इन समस्याओं को रोकने के लिए, हम उपयोगकर्ताओं को ल्यूमिनेयरों में प्रयुक्त सामग्रियों के भौतिक गुणों को जानने की सलाह देते हैं, और उन्हें सावधानी से चुना जाना चाहिए।
6.3.4 सल्फ़राइज़ेशन (या धूमिल होने) का जोखिम एलईडी एक सिल्वर-प्लेटेड लेड फ्रेम का उपयोग करता है और जब यह सल्फर (एस), क्लोरीन (सीएल) या अन्य हलोजन यौगिक के संपर्क में आता है तो इसकी सतह का रंग काले (या गहरे रंग) में बदल सकता है। .लीड फ्रेम के सल्फ्यूराइजेशन से तीव्रता में गिरावट हो सकती है, क्रोमैटिकिटी निर्देशांक में परिवर्तन हो सकता है और चरम मामलों में, ओपन सर्किट हो सकता है।इसमें सावधानी की आवश्यकता है।लीड फ्रेम के संभावित सल्फ्यूराइजेशन के कारण, एलईडी मॉड्यूल का उपयोग नहीं किया जाना चाहिए और रबर, सादा कागज, लीड सोल्डर क्रीम इत्यादि जैसी सामग्री से बने ऑक्सीकरण पदार्थों के साथ एक साथ संग्रहित किया जाना चाहिए।
5.4 प्रकाश उत्सर्जक सतह (LES) से संपर्क
एलईएस के साथ किसी भी तरह के संपर्क से बचें।एलईडी एसएमडी के एलईएस को स्पर्श न करें या एलईएस (पीला फॉस्फर राल क्षेत्र) पर तनाव लागू न करें।संपर्क एलईडी एसएमडी को नुकसान पहुंचा सकता है।प्रकाशिकी और परावर्तकों को एलईएस (पीला फॉस्फोर राल क्षेत्र) के संपर्क में नहीं लगाया जाना चाहिए।ऑप्टिकल डिवाइस को TYF LED SMD के प्लास्टिक हाउसिंग की ऊपरी सतह पर लगाया जा सकता है।यदि एलईडी की सतह गंदी है, तो कृपया इसे साफ करने के लिए अल्कोहल का उपयोग करें।कृपया इसे इस्तेमाल करने से पहले 2 घंटे के लिए सूखने दें।एसीटोन या संक्षारक स्वीकार्य नहीं है।
5.5 भंडारण
भंडारण की स्थिति: खोलने से पहले, भंडारण तापमान 5 ~ 30 ℃, सापेक्षिक आर्द्रता 60% से कम होना चाहिए।(बैग खोलने के बाद, 24 घंटों के भीतर एलईडी का उपयोग किया जाना चाहिए।)अप्रयुक्त उत्पाद के लिए, कृपया निरार्द्रीकरण, वैक्यूम सील करें।निरार्द्रीकरण की स्थिति: 60 ℃ ± 5 ℃, 24 एच।सीलबंद उत्पादों का प्रभावी उपयोग 3 महीने है।यदि पैकेज खोलने के 24 घंटों में इसका उपयोग नहीं किया जाता है, तो सामग्री को 60 ℃ ± 5 ℃ के तहत 3 घंटे के लिए निरार्द्रीकृत किया जाना चाहिए।
मॉड्यूल को धूल भरे स्थान या नमी वाले स्थान पर न रखें।
मॉड्यूल को अलग न करें।
कृपया 5 महीने के भीतर इस उत्पाद का उपयोग करें, जिसे स्टॉक किए जाने पर इसकी मूल पैकेजिंग में बिना खोले रखा जाता है।
5.6 नेत्र सुरक्षा
TYF LED SMDs के उपयोग के लिए नेत्र सुरक्षा वर्गीकरण विनिर्देश IEC/TR 62471 के अनुसार है: प्रकाश स्रोतों और ल्यूमिनेयरों के लिए नीले प्रकाश जोखिम के आकलन के लिए IEC 62471 का अनुप्रयोग।हम 6500K RG1 पर TYF LED का वर्गीकरण करते हैं।
लंबे समय तक सीधे एलईडी को नंगी आंखों से न देखें।
6. कार्यशाला
7.पैकिंग और शिपमेंट
TYF Opto.LED मॉड्यूल उत्पाद, प्लास्टिक ट्रे में पैक किए गए, विभिन्न आकार के अनुसार, प्रत्येक प्लास्टिक ट्रे में XX पीसी, जैसा कि निम्नलिखित में दिखाया गया है।बाहरी दबाव को रोकने के लिए बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन और सील के रूप में संग्रहीत किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
