| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CB CE |
| मॉडल संख्या: | D5070 |
| न्यूनतम आदेश मात्रा: | मोल भाव |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | क्राफ्ट पेपर बॉक्स |
| प्रसव के समय: | 15 कार्यदिवस |
| आपूर्ति की क्षमता: | 20000 |
| नमूना: | TYF-D5070S5023R1 | व्यास: | 50*70*1.6mm |
|---|---|---|---|
| वोल्टेज: | AC230V | वाट क्षमता: | 50W |
| सीसीटी: | पूर्ण स्पेक्ट्रम | सीआरआई: | 70 |
| प्रभावकारिता (एलएम / डब्ल्यू: | 110LM/W | पीएफ: | 0.97 |
| टीएचडी: | 13% | ||
| प्रमुखता देना: | फ्लिप चिप डीओबी एलईडी मॉड्यूल,लाइट डीओबी एलईडी मॉड्यूल विकसित करें,220V एसी सीओबी एलईडी मॉड्यूल |
||

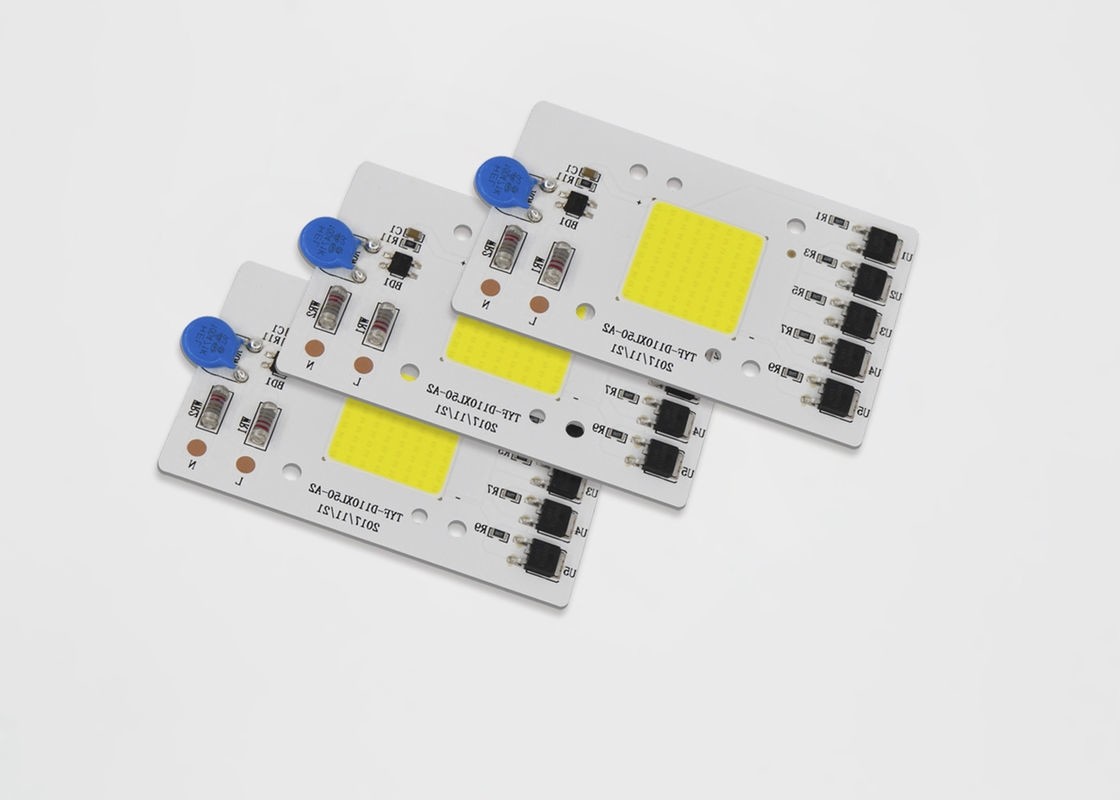

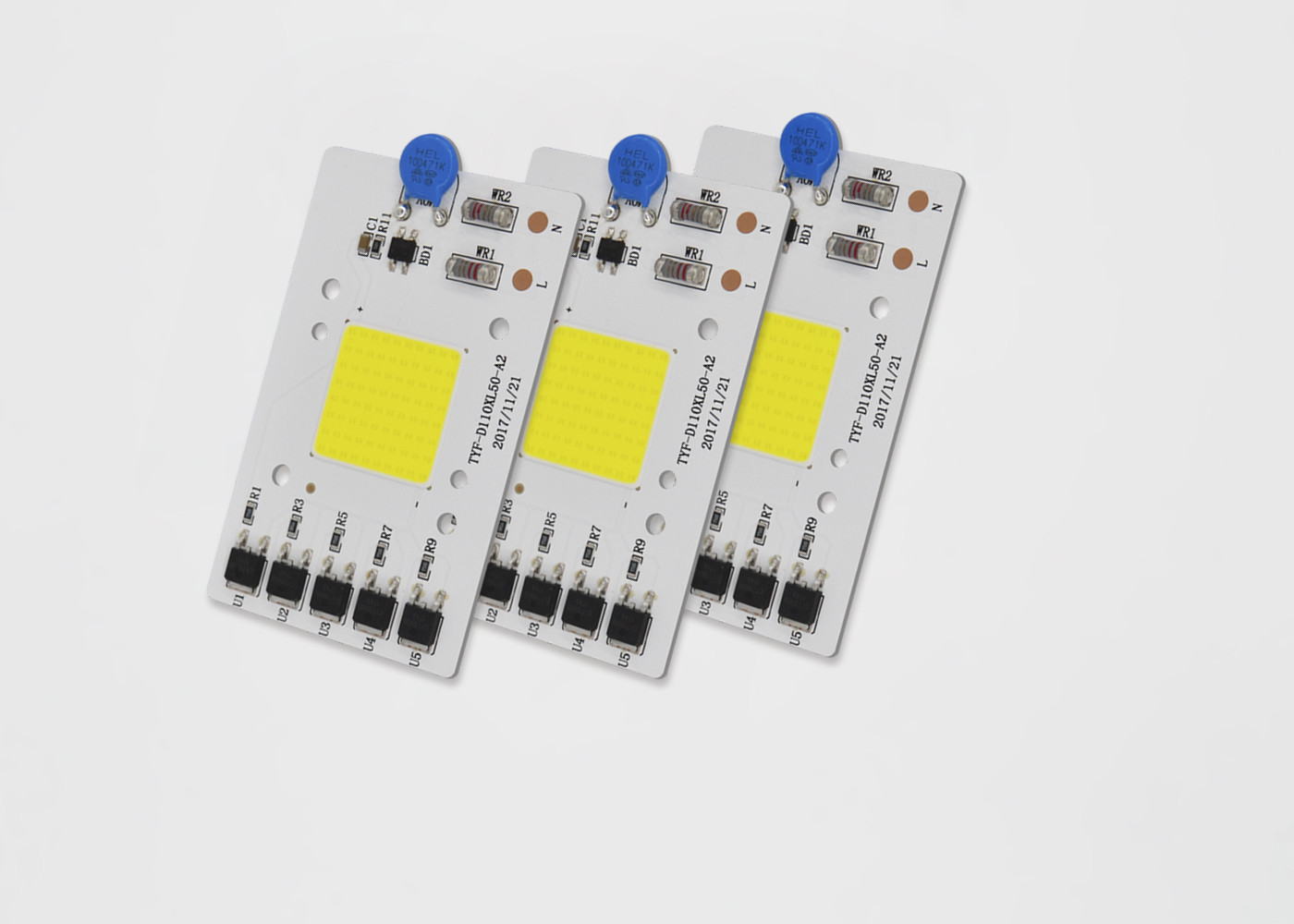

D5070 AC 220V फुल स्पेक्ट्रम ग्रो लाइट फ्लिप चिप DOB एलईडी मॉड्यूल 20w 30w 50w AC COB LED
| जन्म तिथि | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | एक्स 18 | X19 | X20 X21X22 | ||||
| मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | |||
| उत्पाद कोड |
ग्राहक कोड |
आईसी कोड |
शक्ति कोड |
वोल्टेज कोड
|
सीरियल नंबर। |
एलईडी कोड |
सीसीटी कोड
|
एसडीसीएम | सीआरआई कोड | luminance | वर्ष | महीना |
धारावाहिक संख्या |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर। |
सीरियल नंबर।
|
||||||||||||
1) उत्पाद कोड: सी = क्लाइंट मॉड्यूल डी = सेल्फ मॉड्यूल
2) क्लाइंट कोड और मॉड्यूल कोड: if मैं=सी फिर क्लाइंट कोड के लिए 4 अंक और स्वयं मॉड्यूल कोड के लिए
3) IC कोड: IC के लिए एक वर्ण
4) पावर कोड:
| पावर कोड | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | ए0 | बी0 | सी0 | डी0 | ई0 | F0 | G0 | एच0 | जे0 | क |
5) वोल्टेज कोड: 11 = 110 वी, 12 = 120 वी, 22 = 220 वी, 23 = 230 वी
6) सीसीटी कोड
| सीसीटी कोड (के) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
क्रोमैटिकिटी डिब्बे
TYF अपनी क्रोमैटिकिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है।2700K से 6500K की CCT रेंज के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
चित्र 4-1-1 वर्णिकता बिन
टेबल 4-1-2 5 स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
टेबल 4--1-3 3स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टीए =25℃
चित्र 4-2-3 दीप्तिमान पैटर्न, टीए =25℃
| मद | प्रतीक | इकाई | विशिष्ट मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 215 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| इनपुट शक्ति | पी | वू | 50 |
| ऊर्जा घटक | पीएफ | मैं | 0.95 |
| टोटल हार्मोनिक डिस्टोर्शन | टीएचडी | मैं | 20% |
| डिमिंग प्रकार | RNA □ TRIAC □ PWM □ 0-10V □ डाली □ DMX □ स्मार्ट □ अन्य | ||
| वृद्धि क्षमता | बनाम | के। वी | 1.5 |
| विद्युत शक्ति (एसी) | Ve | के। वी | 1.5 |
| ऑपरेटिंग / केस तापमान | टा/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | सिल | ||
| चमकदार प्रवाह | v | एलएम | 5120 |
| चमकदार दक्षता | v | एलएम/डब्ल्यू | 110 |
| रंग का तापमान | सीसीटी | क | 6168 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | मैं | 70 |
| प्रकाश वितरण | - | - | |
| देखने का दृष्टिकोण | 2θ 1/2 | डिग्री | - |
ध्यान दें:
1) ऑपरेटिंग वोल्टेज ग्राहकों द्वारा उपयोग किए जाने वाले अधिकतम वोल्टेज को इंगित नहीं करता है, लेकिन इसका मतलब प्रत्येक देश की वोल्टेज भिन्नता दर के अनुसार सहनीय वोल्टेज है।यह अनुशंसा की जाती है कि सोल्डर पैड का तापमान 85 ℃ से नीचे होना चाहिए।
2) रंग डिब्बे को क्षणिक संचालन पर परिभाषित किया गया है।
3) हमारे परीक्षक पर माप की सहनशीलता v+/- 10% और Ra+/-2 है।
4) बिजली अपव्यय पर ± 5% की सहनशीलता।
5) v एक एकीकृत क्षेत्र के साथ मापा गया कुल चमकदार प्रवाह उत्पादन है।
6) आईईसी61000-4-5 के अनुसार क्षमता में वृद्धि।
7) वेरिएंट मॉड्यूल पैरामीटर कृपया तालिका 2-2 का संदर्भ लें।
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: ± 0.2 मिमी)
2) स्केल: कोई नहीं
ध्यान दें:
1) टीवाईएफ ऑप्टो।जंक्शन तापमान को अधिकतम जंक्शन तापमान स्पेक के तहत रखने के लिए डीओबी मॉड्यूल की सिफारिश की जाती है। (तालिका 2-4)।
एलईडी लीड तापमान और आईसी टॉप केस तापमान थर्मोकपल के साथ मापा जाता है।एलईडी और आईसी के तापमान की गणना निम्नानुसार सूत्रों का उपयोग करके की जा सकती है।
Ts_max=Tj_max-Rθj-s * Pd
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी टॉप केस तापमान 90 ℃ है तो एलईडी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
और आईसी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
डीओबी (एसी-सीओबी) सौंपने का सिलिकॉन राल
टीवाईएफ ऑप्टो।एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, बाहरी दबाव को रोकने के लिए, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल प्रत्येक ट्रे और अतिरिक्त 1 डमी ट्रे डिब्बा।ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) डालें
3) सीलिंग पैकिंग
