| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE CB ROHS |
| मॉडल संख्या: | D5284 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | क्राफ्ट पेपर बॉक्स |
| प्रसव के समय: | 20 कार्यदिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 10000 टुकड़े |
| नमूना: | टीवाईएफ डी5284 | भाग संख्या: | D5284C2023E0DA30582 |
|---|---|---|---|
| धुंधला: | 52*84mm | वोल्टेज: | 220/230v |
| वाट क्षमता: | 50W | रंग: | गुलाबी |
| पीएफ: | >0.9 | टीएचडी: | 35% |
| मंद: | हां | ||
| प्रमुखता देना: | पूर्ण स्पेक्ट्रम एसी एलईडी मॉड्यूल,फ्लड लाइट एसी एलईडी मॉड्यूल,30W एसी Dimmable एलईडी मॉड्यूल |
||

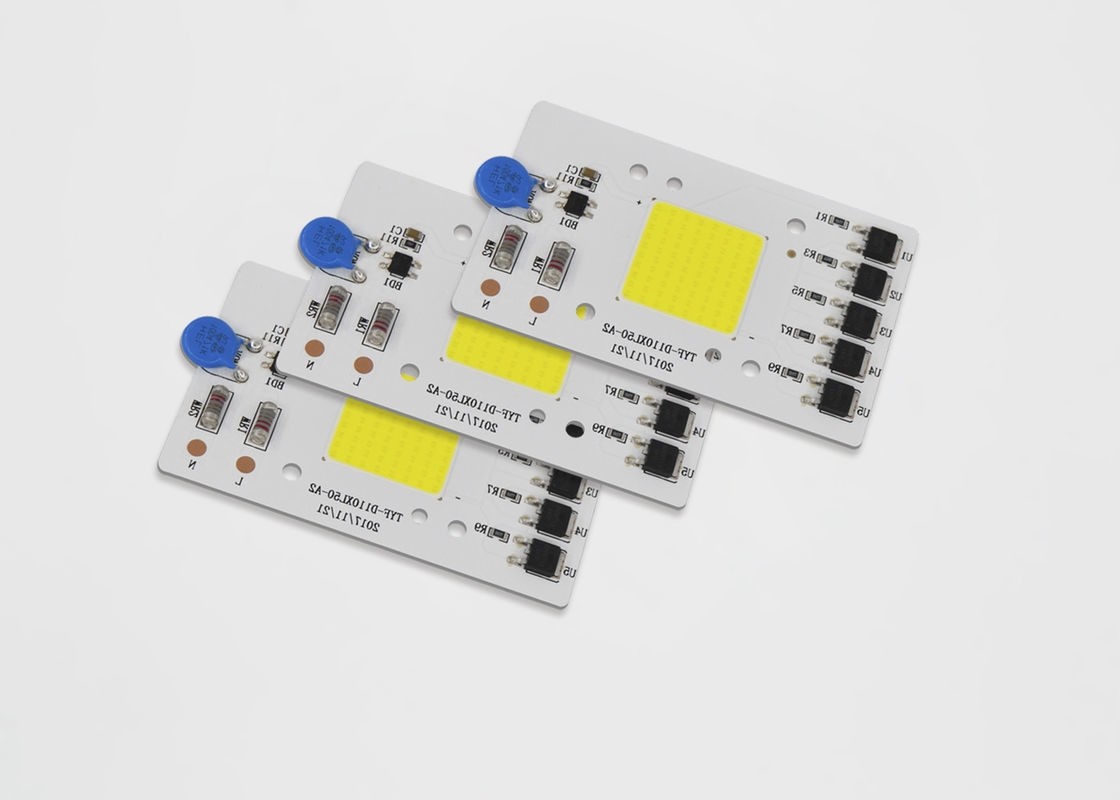

फुल स्पेक्ट्रम 50W 30W एसी कोब एलईडी डायमेबल फ्लड लाइट के लिए उच्च गुणवत्ता वाले ब्रिजेलक्स चिप के अंदर:
1. विवरण:
मद का नाम: एलईडी आउटडोर लैंप के लिए एसी सीओबी मॉड्यूल
उत्पाद प्रकार: एसी मॉड्यूल
वोल्टेज: 110V / 220v
उत्पत्ति का स्थान: शेन्ज़ेन, चीन
आदर्श: TYF D5284
MOQ: 100 टुकड़े
1.1 उत्पाद की विशेषताएँ
2. अनुप्रयोग:
3. विद्युत और ऑप्टिकल अभिलक्षण(ता=25℃) तालिका 2-1
| मद | प्रतीक | इकाई | ठेठ मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 236.2 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| इनपुट शक्ति | पी | वू | 49.49 |
| ऊर्जा घटक | पीएफ | मैं | 0.911 |
| टोटल हार्मोनिक डिस्टोर्शन | टीएचडी | मैं | 45.7% |
| डिमिंग प्रकार | RNA □ TRIAC □ PWM □ 0-10V □ डाली □ DMX □ स्मार्ट □ अन्य | ||
| वृद्धि क्षमता | बनाम | के। वी | 1 |
| विद्युत शक्ति (एसी) | Ve | के। वी | 1.5 |
| ऑपरेटिंग / केस तापमान | टा/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | सिल | ||
| चमकदार प्रवाह | v | एलएम | 4680.9 |
| चमकदार दक्षता | v | एलएम/डब्ल्यू | 94.57 |
| रंग का तापमान | सीसीटी | क | 6381 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | मैं | 70.2/59.0 |
| प्रकाश वितरण | - | - | |
| देखने का दृष्टिकोण | 2θ 1/2 | डिग्री | - |
3.1 पूर्ण अधिकतम रेटिंग (टा = 25℃) तालिका 2-4
| मद | प्रतीक | इकाई | मूल्य |
| शक्ति का अपव्यय | पी.डी. | वू | 52.5 |
| एसी करंट (आरएमएस) | अगर | एमए | 248.5 |
| एसी वोल्टेज (आरएमएस) | विन | वी | 220~240 |
| एलईडी जंक्शन तापमान | टी.जे.-एलईडी | ℃ | 120 |
| आईसी जंक्शन तापमान | टीजे-आईसी | ℃ | 150 |
| आईसी तापमान के शीर्ष आईसी | टीपी | ℃ | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | रथज-सो | ℃ / डब्ल्यू | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | रथज-सो | ℃ / डब्ल्यू | 40 |
| परिचालन तापमान | प्रति | ℃ | -20~+85 |
| भंडारण तापमान | टी | ℃ | -40~+100 |
| ईएसडी संवेदनशीलता (एचबीएम) | वेस्डी | के। वी | ±2 |
| सोल्डरिंग तापमान (रीफ्लो) | Tsld | ℃ | - |
| सोल्डरिंग तापमान (हाथ) | Tsld | ℃ | 350 3एस |
4. ऑप्टिकल गुण
4.1 वर्णिकता डिब्बे
TYF अपनी क्रोमैटिकिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है।2700K से 6500K की CCT रेंज के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
चित्र 4-1-1 वर्णिकता बिन
टेबल 4-1-2 5 स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
टेबल 4--1-3 3स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टीए =25℃
चित्रा 4-2-2 सापेक्ष चमकदार प्रवाह बनाम वोल्टेज, टीए =25℃
चित्र 4-2-3 दीप्तिमान पैटर्न, टीए =25℃
5. मुख्य निर्दिष्टीकरण / विशेष सुविधाएँ:
1. एसी लाइन वोल्टेज पर सीधे ड्राइव करें: 120/230 वी, कोई एसी / डीसी ड्राइवर नहीं
2. ओटीआर, ओवीपी, ओसीपी, सर्ज क्षमता, 1000V . के साथ
3. उच्च पीएफ, सीई / उल प्रमाणपत्र
4. अच्छी रंग स्थिरता, उच्च सीआरआई
5. परिवेश का तापमान: -20-50 ℃, मामले का तापमान: <70 ℃;
6. छोटे आकार, लचीला डिजाइन, पीसीबी आकार, सीसीटी, पावर, ग्राहक की इच्छाओं के अनुसार अनुकूलित किया जा सकता है।
7. लाइफ टाइम> 30,000 घंटे
6. पैकेजिंग
टीवाईएफ ऑप्टो।एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, बाहरी दबाव को रोकने के लिए, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल प्रत्येक ट्रे और अतिरिक्त 1 डमी ट्रे डिब्बा।ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) डालें
3) सीलिंग पैकिंग
