उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TYF |
प्रमाणन: | CE CB ROHS |
मॉडल संख्या: | D5284 |
न्यूनतम आदेश मात्रा: | चर्चा |
मूल्य: | negotiable |
पैकेजिंग विवरण: | क्राफ्ट पेपर बॉक्स |
प्रसव के समय: | 20 कार्यदिवस |
भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 10000 टुकड़े |
आदर्श: | TYF D5284 | भाग संख्या: | D5284C2023E0DA30582 |
---|---|---|---|
मंद: | 52 * 84mm | वोल्ट: | 220 230 वी |
वाट क्षमता: | 50W | रंग: | 6000k |
पीएफ: | > 0.9 | THD: | 35% |
मंद: | नहीं | ||
प्रमुखता देना: | ड्राइवर रहित एलईडी मॉड्यूल,जलरोधक एलईडी मॉड्यूल |

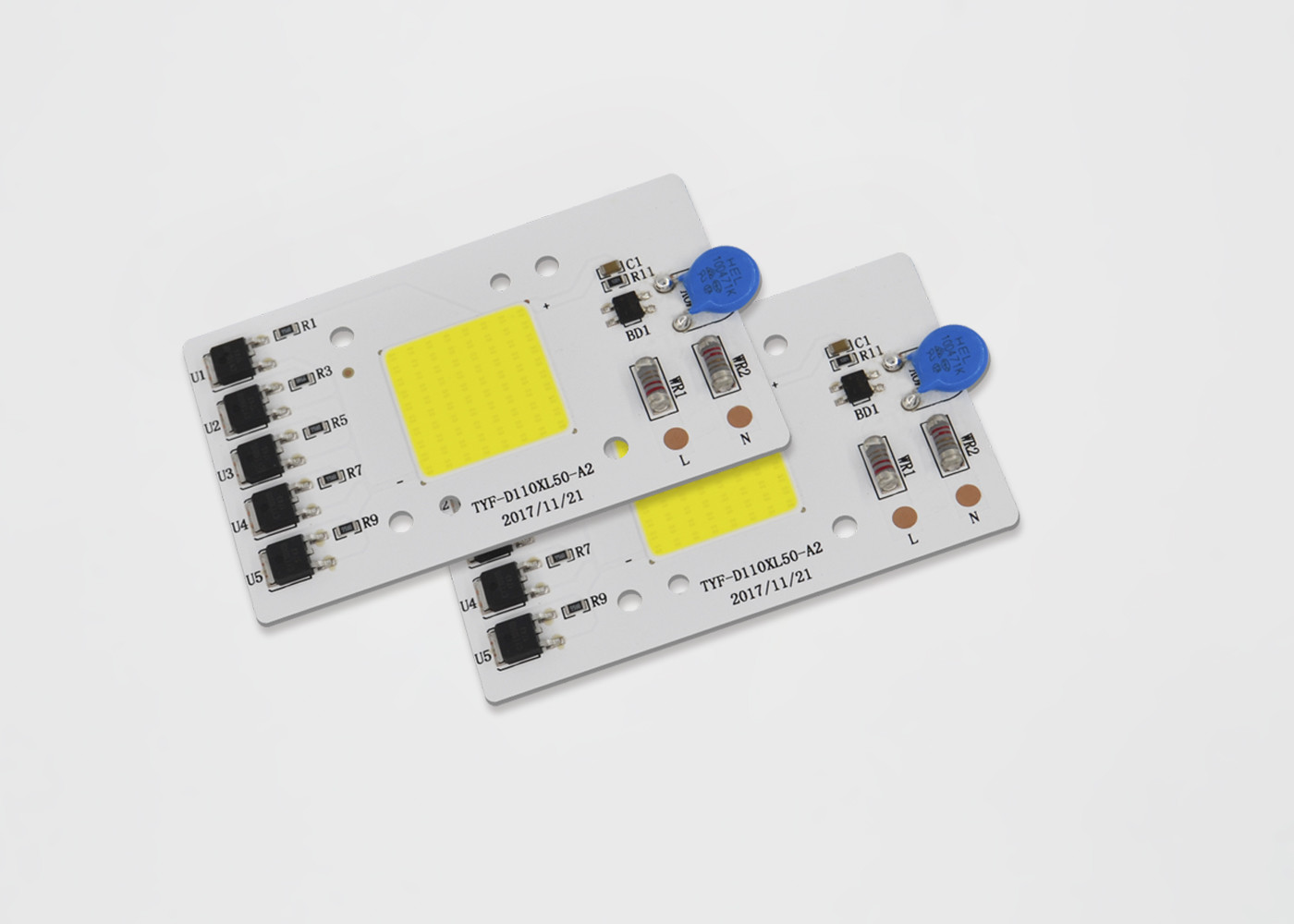

उच्च चमक 20W 30W 50W एसी COB 110V 230V उच्च वोल्टेज एलईडी चिप चालक के बिना 3000 k 4000k 6000k कार्बन बोर्ड
जन्म तिथि | |||||||||||||||
एक्स 1 | X2-X5 | X6 | X7-X8 | एक्स 9-X10 | X11-X12 | X13X14 | X15X16 | X17 | एक्स 18 | x19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
उत्पाद कोड | ग्राहक कोड | आईसी कोड | शक्ति कोड | वोल्टेज कोड | सीरियल न्यूम। | एलईडी कोड | CCT कोड | SDCM | CRI कोड | luminance | साल | महीना | धारावाहिक अंक। | ||
मॉड्यूल कोड | केस कोड | सीरियल न्यूम। | सीरियल न्यूम। |
1) उत्पाद कोड: C = क्लाइंट मॉड्यूल D = स्व मॉड्यूल
2) ग्राहक कोड और मॉड्यूल कोड: यदि Client = C तो ग्राहक कोड के लिए 4 अंक स्वयं मॉड्यूल कोड के लिए
3) आईसी कोड: आईसी के लिए एक चरित्र
4) पावर कोड:
पावर कोड | ||||||||||
01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | कश्मीर |
5) वोल्टेज कोड: 11 = 110 वी, 12 = 120 वी, 22 = 220 वी, 23 = 230 वी
6) सीसीटी कोड
सीसीटी कोड (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
गुणसूत्र बिन
TYF अपने गुणात्मक बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K की सीसी रेंज के लिए प्रत्येक एएनएसआई चतुष्कोण के लिए, TYF 5 डिब्बे और 3 डिब्बे प्रदान करता है।
चित्रा 4-1-1 क्रोमैटिकिटी बिन
तालिका 4-1-2 5 चरण डिब्बे
CCT | कदम | Cx | cy | ए | ख | थीटा |
2700K | 5 | 0.4578 | 0.4101 | 0.०१,३५० | 0.००,७०० | 53.70 |
3000K | 5 | 0.4338 | 0.403 | 0.०१,३९० | 0.००,६८० | 53.22 |
3500K | 5 | 0.4073 | 0.3917 | 0.०१,५४५ | 0.००,६९० | 54.00 |
4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.०१,५६५ | 0.००,६७० | 53.72 |
5000K | 5 | 0.3447 | 0.3553 | 0.०१,३७० | 0.००,५९० | 59.62 |
5700K | 5 | 0.3287 | 0.3417 | 0.०१,२४३ | 0.००,५३३ | 59.09 |
6000 K | 5 | 0.3123 | 0.3282 | 0.०१,११५ | 0.००,४७५ | 58.57 |
तालिका 4--1-3 3 स्टेप डिब्बे
CCT | कदम | Cx | cy | ए | ख | थीटा |
2700K | 3 | 0.4578 | 0.4101 | 0.००,८१० | 0.००,४२० | 53.70 |
3000K | 3 | 0.4338 | 0.403 | 0.००,८३४ | 0.००,४०८ | 53.22 |
3500K | 3 | 0.4073 | 0.3917 | 0.००,९२७ | 0.००,४१४ | 54.00 |
4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.००,९३९ | 0.००,४०२ | 53.72 |
5000K | 3 | 0.3447 | 0.3553 | 0.००,८२२ | 0.००,३५४ | 59.62 |
5700K | 3 | 0.3287 | 0.3417 | 0.००,७४६ | 0.००,३२० | 59.09 |
6000 K | 3 | 0.3123 | 0.3282 | 0.००,६६९ | 0.००,२८५ | 58.57 |
ठेठ इलेक्ट्रिकल और ऑप्टिकल घटता
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टी ए = 25 ℃
चित्रा 4-2-2 सापेक्ष चमकदार प्रवाह बनाम वोल्टेज, टी ए = 25 ℃
चित्रा 4-2-3 दीप्तिमान पैटर्न, T a = 25 ℃
मद | प्रतीक | यूनिट | विशिष्ट मूल्य |
इनपुट वोल्टेज | विन | वी | 230 |
आगत बहाव | अगर | एमए | 236.2 |
कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
निवेश शक्ति | पी | डब्ल्यू | 49.49 |
शक्ति तत्व | पीएफ | % | 0.911 |
टोटल हार्मोनिक डिस्टोर्शन | THD | % | 45.7% |
मंद प्रकार | RNA □ TRIAC M PWM V 0-10V □ डाली X DMX □ स्मार्ट □ अन्य | ||
वृद्धि की क्षमता | बनाम | के। वी | 1 |
इलेक्ट्रिक स्ट्रेंथ (एसी) | ve | के। वी | 1.5 |
ऑपरेटिंग / केस तापमान | टा / टीसी | ℃ | 25/85 |
एलईडी पैरामीटर्स | COB | ||
चमकदार प्रवाह | Φv | एलएम | 4680.9 |
चमकदार क्षमता | ηv | एल एम / डब्ल्यू | 94.57 |
रंग का तापमान | CCT | कश्मीर | 6381 |
रंग प्रतिपादन सूचकांक | रा / CRI | % | 70.2 / 59.0 |
प्रकाश वितरण | - | - | |
देखने का कोण | 2 1/2 | डिग्री। | - |
ध्यान दें:
1) ऑपरेटिंग वोल्टेज अधिकतम वोल्टेज को इंगित नहीं करता है जिसका उपयोग ग्राहक करते हैं लेकिन इसका मतलब है कि प्रत्येक देश की वोल्टेज भिन्नता दर के अनुसार सहनीय वोल्टेज। यह सिफारिश की जाती है कि मिलाप पैड का तापमान 85 ℃ से नीचे होना चाहिए।
2) रंग के डिब्बे क्षणिक ऑपरेशन में परिभाषित किए गए हैं।
3) हमारे परीक्षक में माप की सहिष्णुता +v +/- 10% और रा +/- 2 है।
4) बिजली अपव्यय पर% 5% का सहिष्णुता।
5) outputv एक एकीकृत क्षेत्र के साथ मापा जाने वाला कुल चमकदार प्रवाह उत्पादन है।
6) IEC61000-4-5 के अनुसार वृद्धि की क्षमता।
7) वेरिएंट मॉड्यूल पैरामीटर्स कृपया संदर्भ तालिका 2-2 देखें।
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: dimensions 0.2 मिमी)
2) वेतनमान: कोई नहीं
ध्यान दें:
1) TYF ऑप्टो। डीओबी मॉड्यूल को जंक्शन तापमान को अधिकतम जंक्शन तापमान युक्ति के तहत रखने की सिफारिश की जाती है। (तालिका 2-4)।
एलईडी लीड तापमान और आईसी शीर्ष मामले का तापमान थर्मोकपल के साथ मापा जाता है। एलईडी और आईसी एकेशन तापमानों का अनुसरण सूत्रों के अनुसार किया जा सकता है।
Ts_max = Tj_max-R -j-s * Pd
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी शीर्ष मामले का तापमान 90 ℃ है तो एलईडी जंक्शन तापमान
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / डब्ल्यू * 1 डब्ल्यू = 102 ℃
और आईसी जंक्शन तापमान
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / डब्ल्यू * 2 डब्ल्यू = 120 ℃
DOB (AC-COB) सौंपने की सिलिकॉन राल
टीआईएफ ऑप्टो। एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। बुलबुला बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पादों, बाहर के दबाव को रोकने के लिए, अलग-अलग बुलबुला बैग का चयन करें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत और सील किया जाएगा, जैसा कि में दिखाया गया निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग
2) ट्रे स्टैक और टैपिंग, XX एलईडी मॉड्यूल
ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक के ऊपर
डिब्बा। ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें
3) सील पैकिंग
