| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE ROHS CB UL |
| मॉडल संख्या: | D4545 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 15 कार्यदिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी |
| आपूर्ति की क्षमता: | 10000 |

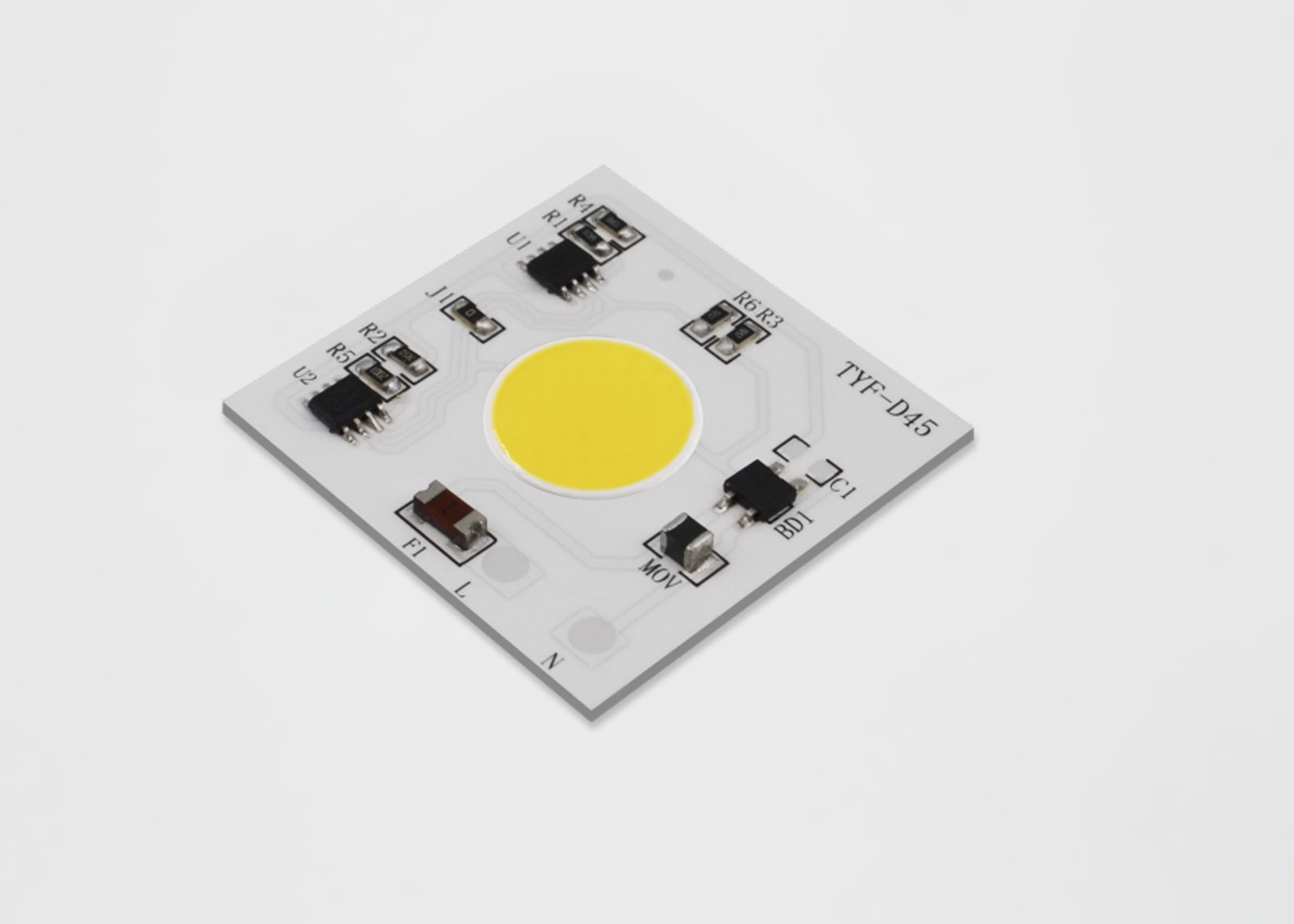

| मॉडल संख्या: | TYF D4545 | भाग संख्या: | D4545L1223E0D230583 |
|---|---|---|---|
| आयाम: | 45 * 45 मिमी | वोल्ट: | 230V |
| वाट क्षमता: | 206 | CCT: | 6000k |
| CRI: | 80 | पीएफ: | > 0.90 |
| प्रमुखता देना: | उच्च शक्ति एलईडी मॉड्यूल,निविड़ अंधकार एलईडी मॉड्यूल |
||
विवरण:
मद का नाम: एसी सिल चिप कम चंचल
उत्पाद प्रकार: एसी मॉड्यूल
वोल्टेज: 110V / 220v
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
मॉडल: TYF D4545
MOQ: 1 सेट
1. उत्पाद सुविधाएँ
2. आवेदन:
3. इलेक्ट्रिकल और ऑप्टिकल विशेषताओं (टा = 25 ℃ ) तालिका 2-1
| मद | प्रतीक | यूनिट | TYPICAL मान |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 135.7 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| निवेश शक्ति | पी | डब्ल्यू | 31.06 |
| शक्ति तत्व | पीएफ | % | 0.996 |
| टोटल हार्मोनिक डिस्टोर्शन | THD | % | 12.8% |
| मंद प्रकार | ■ NA □ TRIAC M PWM V 0-10V I डाली X DMX □ स्मार्ट □ अन्य | ||
| वृद्धि की क्षमता | बनाम | के। वी | 1 |
| इलेक्ट्रिक स्ट्रेंथ (एसी) | ve | के। वी | 4 |
| ऑपरेटिंग / केस तापमान | टा / टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | COB | ||
| चमकदार प्रवाह | Φv | एलएम | 3092.3 |
| चमकदार क्षमता | ηv | एल एम / डब्ल्यू | 99.54 |
| रंग का तापमान | CCT | कश्मीर | 3032 |
| रंग प्रतिपादन सूचकांक | रा / CRI | % | 84.2 / 79.1 |
| प्रकाश वितरण | - | - | |
| देखने का कोण | 2 1/2 | डिग्री। | - |
4. ऑप्टिकल गुण
4.1 क्रोमैटिसिटी डिब्बे
TYF अपने गुणात्मक बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K की सीसी रेंज के लिए प्रत्येक एएनएसआई चतुष्कोण के लिए, TYF 5 डिब्बे और 3 डिब्बे प्रदान करता है।
तालिका 4-1 5 कदम डिब्बे
| CCT | कदम | Cx | cy | ए | ख | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.०१,३५० | 0.००,७०० | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.०१,३९० | 0.००,६८० | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.०१,५४५ | 0.००,६९० | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.०१,५६५ | 0.००,६७० | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.०१,३७० | 0.००,५९० | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.०१,२४३ | 0.००,५३३ | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | 0.०१,११५ | 0.००,४७५ | 58.57 |
तालिका 4-2 3 चरण डिब्बे
| CCT | कदम | Cx | cy | ए | ख | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.००,८१० | 0.००,४२० | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.००,८३४ | 0.००,४०८ | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.००,९२७ | 0.००,४१४ | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.००,९३९ | 0.००,४०२ | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.००,८२२ | 0.००,३५४ | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.००,७४६ | 0.००,३२० | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | 0.००,६६९ | 0.००,२८५ | 58.57 |
4.2 विशिष्ट विद्युत और ऑप्टिकल घटता
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टी ए = 25 ℃
चित्रा 4-2-2 सापेक्ष चमकदार प्रवाह बनाम वोल्टेज, टी ए = 25 ℃
चित्रा 4-2-3 दीप्तिमान पैटर्न, T a = 25 ℃
५ । मुख्य विनिर्देश / विशेष सुविधाएँ:
1. सीधे एसी लाइन पर ड्राइव करें वोल्ट: 120 / 230V, कोई एसी / डीसी ड्राइवर नहीं
2. OTR, OVP, OCP, सर्ज क्षमता, 1000V के साथ
3. उच्च पीएफ, सीई / उल प्रमाणपत्र
4. अच्छा रंग स्थिरता, उच्च CRI
5. परिवेश तापमान: -20-50 ℃, मामले का तापमान: <70 ℃
6. छोटे आकार, लचीले डिजाइन, पीसीबी आकार, सीसीटी, बिजली, ग्राहक की इच्छाओं के अनुसार अनुकूलित किया जा सकता है।
7. लाइफ टाइम> 30,000 घंटे
6. पैकेजिंग
टीआईएफ ऑप्टो। एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। बुलबुला बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पादों, बाहर के दबाव को रोकने के लिए, अलग-अलग बुलबुला बैग का चयन करें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि में दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग
2) ट्रे स्टैक और टैपिंग, XX एलईडी मॉड्यूल
ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक के ऊपर
डिब्बा। ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें
3) सील पैकिंग
