| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE CB UL ROHS |
| मॉडल संख्या: | D38 |
| न्यूनतम आदेश मात्रा: | मोल भाव |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | डिब्बा |
| प्रसव के समय: | 15 कार्यदिवस |
| भुगतान शर्तें: | टी / टी, एल / सी, डी / ए, डी / पी |
| आपूर्ति की क्षमता: | 10000 |
| चिप ब्रांड: | ब्रिजेलक्स चिप | सीआरआई: | 80 |
|---|---|---|---|
| सीसीटी: | 3000K | वाट क्षमता: | 20W |
| सामग्री: | अल्युमीनियम | उद्गम देश: | चीन |
| प्रमुखता देना: | ब्रिजेलक्स चालक रहित सीओबी एलईडी मॉड्यूल,सीआरआई 80 सीओबी एलईडी मॉड्यूल,20W चालक रहित एलईडी चिप मॉड्यूल: |
||

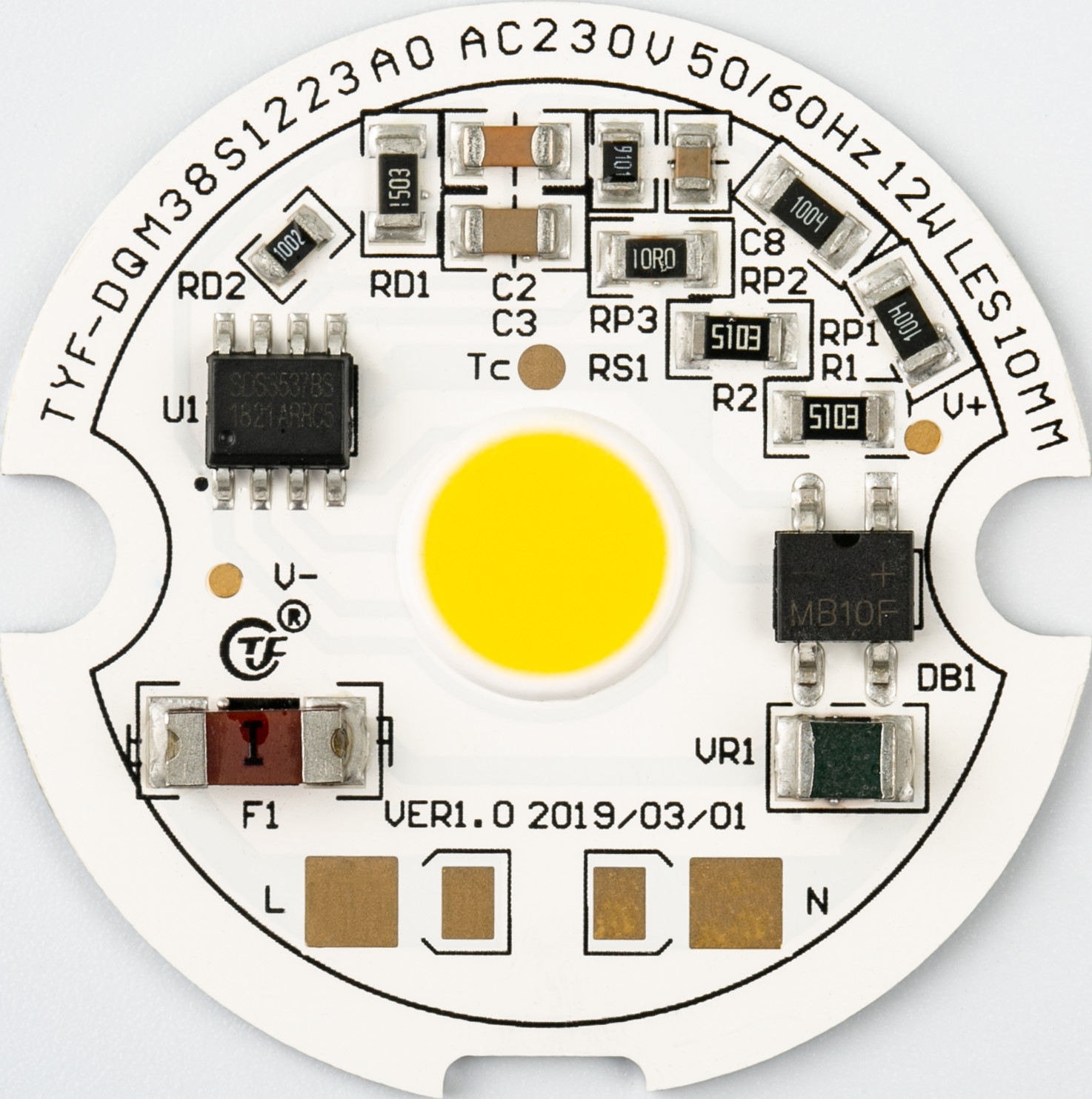

ब्रिजेलक्स एलईडी चिप 220V 20W CRI80 3000K AC COB LED मॉड्यूल ड्राइवरलेस कोब डाउनलाइट के लिए नेतृत्व किया:
विवरण:
मद का नाम: एसी सीओबी चिप डाउन लाइट के लिए
उत्पाद प्रकार: एसी मॉड्यूल
वोल्टेज: 220v
उत्पत्ति का स्थान: शेन्ज़ेन, चीन
आदर्श: TYF DQ37
MOQ: 1 सेट
1. उत्पाद सुविधाएँ
2. अनुप्रयोग:
3. विद्युत और ऑप्टिकल अभिलक्षण (टा = 25 .)℃) तालिका 2-1
| मद | प्रतीक | इकाई | ठेठ मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 42.35 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| इनपुट शक्ति | पी | वू | 9.431 |
| ऊर्जा घटक | पीएफ | मैं | 0.969 |
| टोटल हार्मोनिक डिस्टोर्शन | टीएचडी | मैं | 21.6% |
| डिमिंग प्रकार | RNA □ TRIAC □ PWM □ 0-10V □ डाली ☑ DMX □ स्मार्ट □ अन्य | ||
| वृद्धि क्षमता | बनाम | के। वी | 0.5 |
| विद्युत शक्ति (एसी) | Ve | के। वी | - |
| ऑपरेटिंग / केस तापमान | टा/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | सिल | ||
| चमकदार प्रवाह | v | एलएम | 1068.3 |
| चमकदार दक्षता | v | एलएम/डब्ल्यू | 113.3 |
| रंग का तापमान | सीसीटी | क | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | मैं | 82.3/75.4 |
| प्रकाश वितरण | - | - | - |
| देखने का दृष्टिकोण | 2θ 1/2 | डिग्री | - |
4. ऑप्टिकल गुण
4.1 वर्णिकता डिब्बे
TYF अपनी क्रोमैटिकिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है।2700K से 6500K की CCT रेंज के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
टेबल 4-1 5 स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
टेबल 4-2 3 स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टीए =25℃
चित्रा 4-2-2 सापेक्ष चमकदार प्रवाह बनाम वोल्टेज, टीए =25℃
चित्र 4-2-3 दीप्तिमान पैटर्न, टीए =25℃
5.मुख्य निर्दिष्टीकरण / विशेष सुविधाएँ:
1. एसी लाइन वोल्टेज पर सीधे ड्राइव करें: 120/230 वी, कोई एसी / डीसी ड्राइवर नहीं
2. ओटीआर, ओवीपी, ओसीपी, सर्ज क्षमता, 1000V . के साथ
3. उच्च पीएफ, सीई / उल प्रमाणपत्र
4. अच्छी रंग स्थिरता, उच्च सीआरआई
5. परिवेश का तापमान: -20-50 ℃, मामले का तापमान: <70 ℃;
6. छोटे आकार, लचीला डिजाइन, पीसीबी आकार, सीसीटी, पावर, ग्राहक की इच्छाओं के अनुसार अनुकूलित किया जा सकता है।
7. लाइफ टाइम> 30,000 घंटे
6. पैकेजिंग
टीवाईएफ ऑप्टो।एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, बाहरी दबाव को रोकने के लिए, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल
प्रत्येक ट्रे और अतिरिक्त 1 डमी ट्रे
डिब्बा।ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) डालें
3) सीलिंग पैकिंग
