| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE CB ROHS |
| मॉडल संख्या: | D38 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | बॉक्स |
| प्रसव के समय: | 15 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी, डी/ए, डी/पी |
| आपूर्ति की क्षमता: | 10000 |
| नमूना: | DQ038 | व्यास: | φ37 |
|---|---|---|---|
| वोल्टेज: | 220/110V | वाट्सहेज: | 10W |
| सीसीटी: | 3000 के 4000 के 6000 के | सीआरआई: | 80 |
| प्रभावकारिता (एलएम / डब्ल्यू): | 120lm/w | पीएफ: | > 0.9 |
| थ्रेड: | 20% | मंद: | हाँ |
| प्रमुखता देना: | ड्राइवर रहित एलईडी मॉड्यूल,जलरोधक एलईडी मॉड्यूल |
||

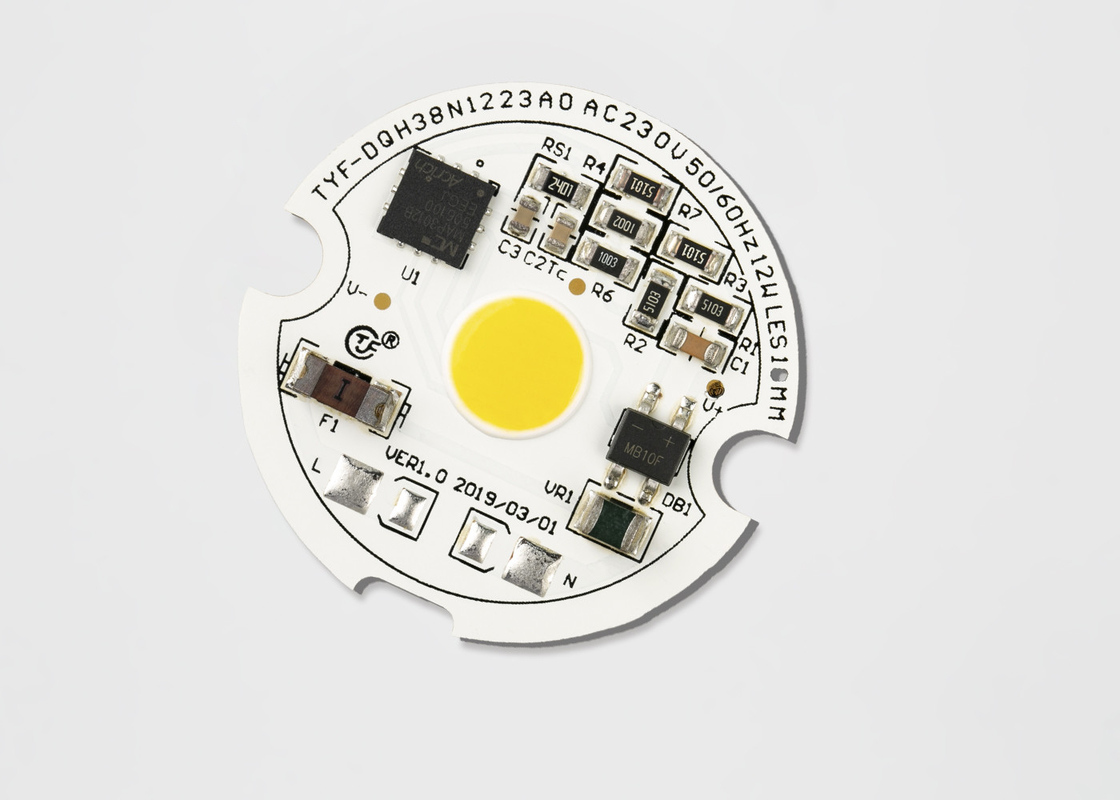

AC COB LED / DOB LED 120V/230V 10w 12W ब्रिजलक्स ड्राइवर रहित एलईडी कोब चिप इनडोर लाइट के लिए एल्यूमीनियम पीसीबी
| डीओबी | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⓾ | ⓫ | ⓬ | |||
| उत्पाद कोड |
क्लाइंट कोड |
आईसी कोड |
पावर कोड |
वोल्टेज कोड
|
सीरियल नंबर। |
एलईडी कोड |
सीसीटी कोड
|
एसडीसीएम | सीआरआई कोड | चमक | वर्ष | महीना |
सीरियल नंबर। |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर। | सीरियल नंबर। | ||||||||||||
1) उत्पाद कोड: C=क्लाइंट मॉड्यूल D=सेल्फ मॉड्यूल
2) क्लाइंट कोड और मॉड्यूल कोड: यदि ①=C तो क्लाइंट कोड के लिए 4 अंक अन्यथा सेल्फ मॉड्यूल कोड के लिए
3)आईसी कोड: आईसी के लिए एक अक्षर
4)पावर कोड:
| पावर कोड | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5)वोल्टेज कोड:11=110V,12=120V,22=220V,23=230V
6)सीसीटी कोड
| सीसीटी कोड(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
विद्युत और ऑप्टिकल विशेषताएं (Ta=25℃) तालिका 2-1
| आइटम | प्रतीक | यूनिट | विशिष्ट मान |
| इनपुट वोल्टेज | विन | V | 230 |
| इनपुट करंट | आईएफ | mA | 42.35 |
| ऑपरेटिंग फ्रीक्वेंसी | एफ | Hz | 50/60 |
| इनपुट पावर | पी | W | 9.431 |
| पावर फैक्टर | पीएफ | ％ | 0.969 |
| कुल हार्मोनिक विरूपण | टीएचडी | ％ | 21.6% |
| मंदक प्रकार | आरएनए □ ट्राईएसी □ पीडब्लूएम □ 0-10V □ डाली ☑ डीएमएक्स □ स्मार्ट □ अन्य | ||
| सर्ज क्षमता | वीएस | केवी | 0.5 |
| विद्युत शक्ति (एसी) | वीई | केवी | - |
| ऑपरेटिंग/केस तापमान | ता/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर | सीओबी | ||
| चमकदार प्रवाह | Φv | Lm | 1068.3 |
| चमकदार दक्षता | ηv | Lm/w | 113.3 |
| रंग तापमान | सीसीटी | K | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | ％ | 82.3/75.4 |
| प्रकाश वितरण | - | - | - |
| देखने का कोण | 2θ 1/2 | डिग्री। | - |
ऑप्टिकल गुण
क्रोमैटिसिटी बिन
TYF अपनी क्रोमैटिसिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K तक के CCT रेंज के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
तालिका 4-1 5 चरण बिन
| सीसीटी | चरण | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
तालिका 4-2 3 चरण बिन
| सीसीटी | चरण | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्र 4-2-1 वोल्टेज बनाम सापेक्ष शक्ति, टीए =25℃
चित्र 4-2-2 वोल्टेज बनाम सापेक्ष चमकदार प्रवाह, टीए =25℃
चित्र 4-2-3 विकिरण पैटर्न, टीए =25℃
| आइटम | प्रतीक | यूनिट | मान |
| पावर डिसिपेशन | पीडी | W | 12.6 |
| एसी करंट (आरएमएस) | आईएफ | mA | 58 |
| एसी वोल्टेज (आरएमएस) | विन | V | 200~240 |
| एलईडी जंक्शन तापमान | टीजे-एलईडी | ℃ | 110 |
| आईसी जंक्शन तापमान | टीजे-आईसी | ℃ | 150 |
| आईसी तापमान का शीर्ष | टीपी | ℃ | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग बिंदु) | आरथजे-एस | ℃/W | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग बिंदु) | आरथजे-एस | ℃/W | - |
| ऑपरेटिंग तापमान | शीर्ष | ℃ | -20~+85 |
| भंडारण तापमान | टीएस | ℃ | -30~+100 |
| ईएसडी संवेदनशीलता (एचबीएम) | वेसड | केवी | ±2 |
| सोल्डरिंग तापमान (रिफ्लो) | टीएसएलडी | ℃ | - |
| सोल्डरिंग तापमान (हाथ) | टीएसएलडी | ℃ | 350 3S |
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: ±0.2 मिमी)
2) स्केल: कोई नहीं
नोट:
1) TYF Opto. DOB मॉड्यूल को अधिकतम जंक्शन तापमान विनिर्देश के तहत जंक्शन तापमान बनाए रखने की सिफारिश की जाती है। (तालिका 2-4)।
एलईडी लीड तापमान और आईसी टॉप केस तापमान थर्मोकपल से मापा जाता है। एलईडी और आईसी जंक्शन तापमान की गणना निम्न सूत्रों का उपयोग करके की जा सकती है।
टीएस_मैक्स=टीजे_मैक्स-आरθजे-एस * पीडी
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी टॉप केस तापमान 90℃ है तो एलईडी जंक्शन तापमान
टीजे=टीएस_मैक्स+आरθजे-एस*पीडी=90℃ + 12 ℃/W* 1 W = 102 ℃
और आईसी जंक्शन तापमान
टीजे=टीएस_मैक्स+आरθजे-एस*पीडी=90 ℃ + 15℃/W*2 W= 120 ℃
डीओबी (एसी-सीओबी) का सिलिकॉन राल हैंडलिंग
TYF Opto. LED मॉड्यूल उत्पाद, प्लास्टिक ट्रे में पैक किए जाते हैं, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। प्लास्टिक बॉक्स के बिना उत्पाद बबल बैग में पैक किए जाते हैं, बाहरी दबाव को रोकने के लिए, प्रत्येक पैक में XX उत्पादों में उत्पाद आकार के अनुसार विभिन्न बबल बैग चुनें, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि निम्नलिखित में दिखाया गया है।
1) प्रति ट्रे xx पीसी एलईडी मॉड्यूल 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक बॉक्स। ट्रे के ऊपर सिलिका जेल (प्रत्येक 1) जोड़ें
3) सीलिंग पैकिंग
