| नमूना: | DQ038 | व्यास: | φ37 |
|---|---|---|---|
| वोल्टेज: | 220/110V | वाट्सहेज: | 10W |
| सीसीटी: | 3000 के 4000 के 6000 के | सीआरआई: | 80 |
| प्रभावकारिता (एलएम / डब्ल्यू): | 120lm/w | पीएफ: | > 0.9 |
| थ्रेड: | 20% | मंद: | हाँ |
| प्रमुखता देना: | उच्च शक्ति एलईडी मॉड्यूल,निविड़ अंधकार एलईडी मॉड्यूल |
||

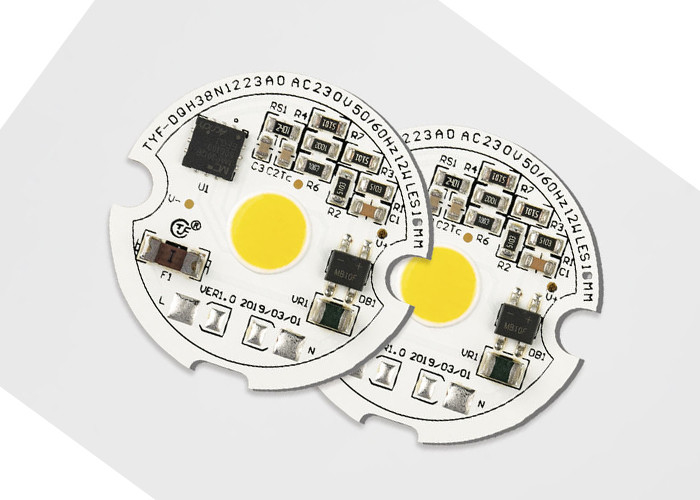

AC COB LED 110V/230V 5w 9W 10w ड्राइवर रहित एलईडी कोब चिप स्पॉट लाइट डाउन लाइट वॉल लाइट 3000k 4000k 6000k के लिए
| डीओबी | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| उत्पाद कोड |
क्लाइंट कोड |
आईसी कोड |
पावर कोड |
वोल्टेज कोड
|
सीरियल नंबर। |
एलईडी कोड |
सीसीटी कोड
|
एसडीसीएम | सीआरआई कोड | चमक | वर्ष | महीना |
सीरियल नंबर। |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर। | सीरियल नंबर। | ||||||||||||
1) उत्पाद कोड: C=क्लाइंट मॉड्यूल D=सेल्फ मॉड्यूल
2) क्लाइंट कोड और मॉड्यूल कोड: यदि ①=C तो क्लाइंट कोड के लिए 4 अंक अन्यथा सेल्फ मॉड्यूल कोड के लिए
3) आईसी कोड: आईसी के लिए एक अक्षर
4) पावर कोड:
| पावर कोड | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) वोल्टेज कोड: 11=110V, 12=120V, 22=220V, 23=230V
6) सीसीटी कोड
| सीसीटी कोड (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
विद्युत और ऑप्टिकल विशेषताएं (Ta=25℃) तालिका 2-1
| आइटम | प्रतीक | यूनिट | विशिष्ट मान |
| इनपुट वोल्टेज | विन | V | 230 |
| इनपुट करंट | आईएफ | mA | 42.35 |
| ऑपरेटिंग फ्रीक्वेंसी | एफ | Hz | 50/60 |
| इनपुट पावर | पी | W | 9.431 |
| पावर फैक्टर | पीएफ | ％ | 0.969 |
| कुल हार्मोनिक विरूपण | THD | ％ | 21.6% |
| मंदक प्रकार | आरएनए □ ट्राईएसी □ पीडब्लूएम □ 0-10V □ डाली ☑ डीएमएक्स □ स्मार्ट □ अन्य | ||
| सर्ज क्षमता | Vs | KV | 0.5 |
| विद्युत शक्ति (AC) | Ve | KV | - |
| ऑपरेटिंग/केस तापमान | Ta/Tc | ℃ | 25/85 |
| एलईडी पैरामीटर | COB | ||
| चमकदार प्रवाह | Φv | Lm | 1068.3 |
| चमकदार दक्षता | ηv | Lm/w | 113.3 |
| रंग तापमान | सीसीटी | K | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | ％ | 82.3/75.4 |
| प्रकाश वितरण | - | - | - |
| देखने का कोण | 2θ 1/2 | डिग्री। | - |
ऑप्टिकल गुण
क्रोमैटिसिटी बिन
TYF अपनी क्रोमैटिसिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K तक के CCT रेंज के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
तालिका 4-1 5 चरण बिन
| सीसीटी | चरण | Cx | Cy | ए | b | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
तालिका 4-2 3 चरण बिन
| सीसीटी | चरण | Cx | Cy | ए | b | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्र 4-2-1 रिलेटिव पावर बनाम वोल्टेज, टीए =25℃
चित्र 4-2-2 रिलेटिव ल्यूमिनस फ्लक्स बनाम वोल्टेज, टीए =25℃
चित्र 4-2-3 विकिरण पैटर्न, टीए =25℃
| आइटम | प्रतीक | यूनिट | मान |
| पावर डिसिपेशन | Pd | W | 12.6 |
| एसी करंट (RMS) | आईएफ | mA | 58 |
| एसी वोल्टेज (RMS) | विन | V | 200~240 |
| एलईडी जंक्शन तापमान | टीजे-एलईडी | ℃ | 110 |
| आईसी जंक्शन तापमान | टीजे-आईसी | ℃ | 150 |
| आईसी तापमान का शीर्ष आईसी | टीपी | ℃ | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग बिंदु) | Rthj-s | ℃/W | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग बिंदु) | Rthj-s | ℃/W | - |
| ऑपरेटिंग तापमान | शीर्ष | ℃ | -20~+85 |
| भंडारण तापमान | Ts | ℃ | -30~+100 |
| ईएसडी संवेदनशीलता (HBM) | Vesd | KV | ±2 |
| सोल्डरिंग तापमान (रिफ्लो) | Tsld | ℃ | - |
| सोल्डरिंग तापमान (हाथ) | Tsld | ℃ | 350 3S |
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: ±0.2mm)
2) स्केल: कोई नहीं
ध्यान दें:
1) TYF ऑप्टो। DOB मॉड्यूल को जंक्शन तापमान को अधिकतम जंक्शन तापमान विनिर्देश (तालिका 2-4) के अंतर्गत रखने की अनुशंसा की जाती है।
एलईडी लीड तापमान और आईसी टॉप केस तापमान थर्मोकपल से मापा जाता है। एलईडी और आईसी जंक्शन तापमान की गणना निम्न सूत्र का उपयोग करके की जा सकती है।
Ts_max=Tj_max-Rθj-s * Pd
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी टॉप केस तापमान 90℃ है तो एलईडी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
और आईसी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
डीओबी (एसी-सीओबी) का सिलिकॉन राल हैंडलिंग
TYF ऑप्टो। एलईडी मॉड्यूल उत्पाद, प्लास्टिक ट्रे में पैक किए जाते हैं, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। प्लास्टिक बॉक्स के बिना उत्पाद बुलबुला बैग में पैक किए जाते हैं, बाहरी दबाव को रोकने के लिए, प्रत्येक पैक में XX उत्पादों के उत्पाद आकार के अनुसार विभिन्न बुलबुला बैग चुनें, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि निम्नलिखित में दिखाया गया है।
1) ट्रे प्रति xx पीसी एलईडी मॉड्यूल 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक बॉक्स। ट्रे के ऊपर सिलिका जेल (प्रत्येक 1) जोड़ें
