| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE CB |
| मॉडल संख्या: | D47B4L5023R0 |
| न्यूनतम आदेश मात्रा: | 100 |
| मूल्य: | 6USD/PIECE |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स |
| प्रसव के समय: | 20 वीकडे |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | <!-- top.location="http://ww17.chinacarbonmade.com/?fp=GcJuWYd2YXogcfT2FPZY1FBUt8ZcDaWpKmSz9un1jGw |
| एल ई डी: | ईएमसी3030 | चिप ब्रांड: | ब्रिजेलक्स |
|---|---|---|---|
| पीसीबी आकार:: | 239*47*16 | वाट क्षमता: | 50W |
| इनपुट वोल्टेज: | 230V | रंग का तापमान: | 4000K 5000k |
| सीआरआई: | 80 | चमकदार दक्षता: | 140lm/w |
| आवेदन: | गली की बत्ती | प्रमाणपत्र: | सीई |
| प्रमुखता देना: | साधारण बीओएम एलईडी स्ट्रीट लाइट मॉड्यूल,एसी 50W एलईडी स्ट्रीट लाइट मॉड्यूल,140 एलएम / डब्ल्यू चालक रहित एलईडी मॉड्यूल |
||

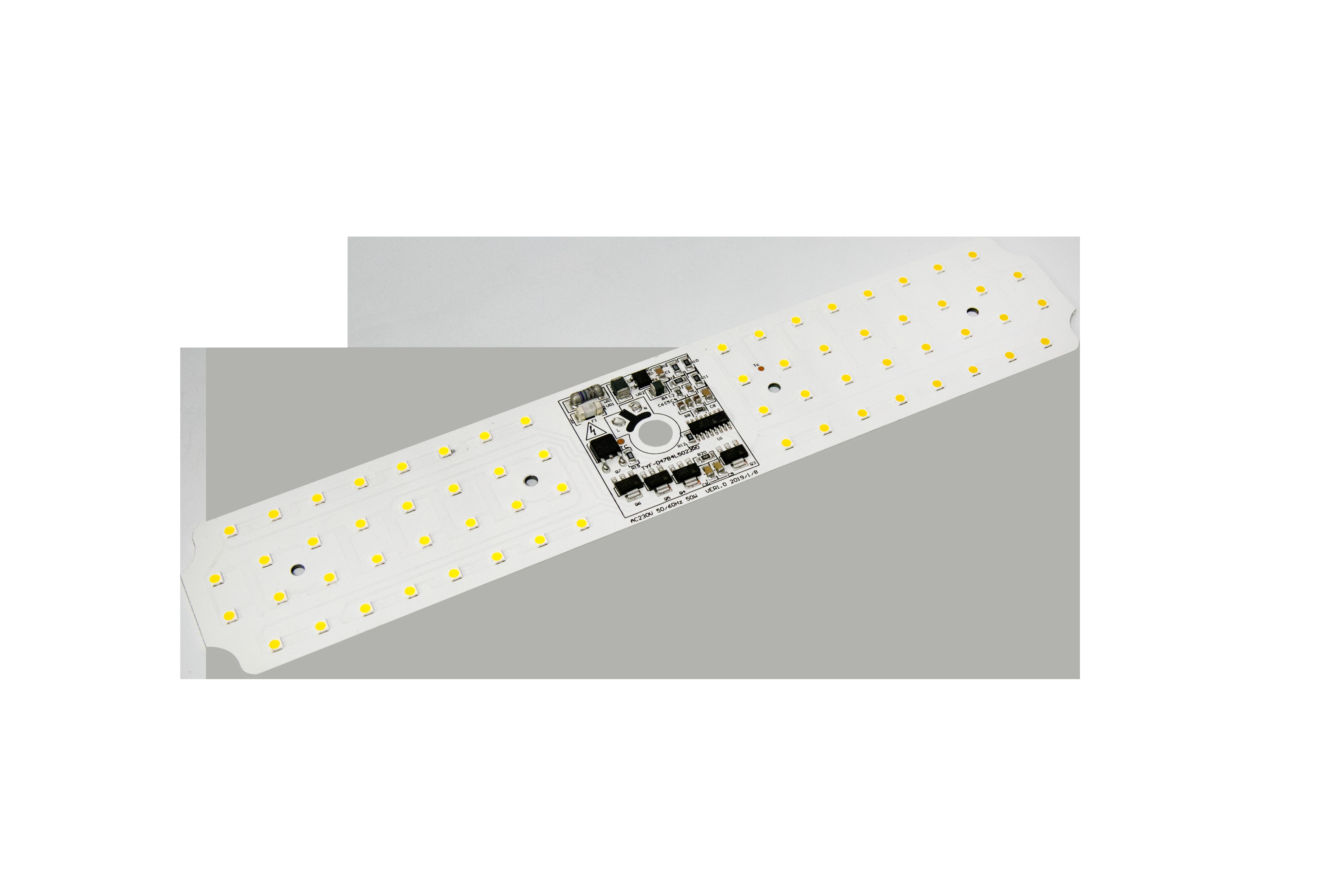

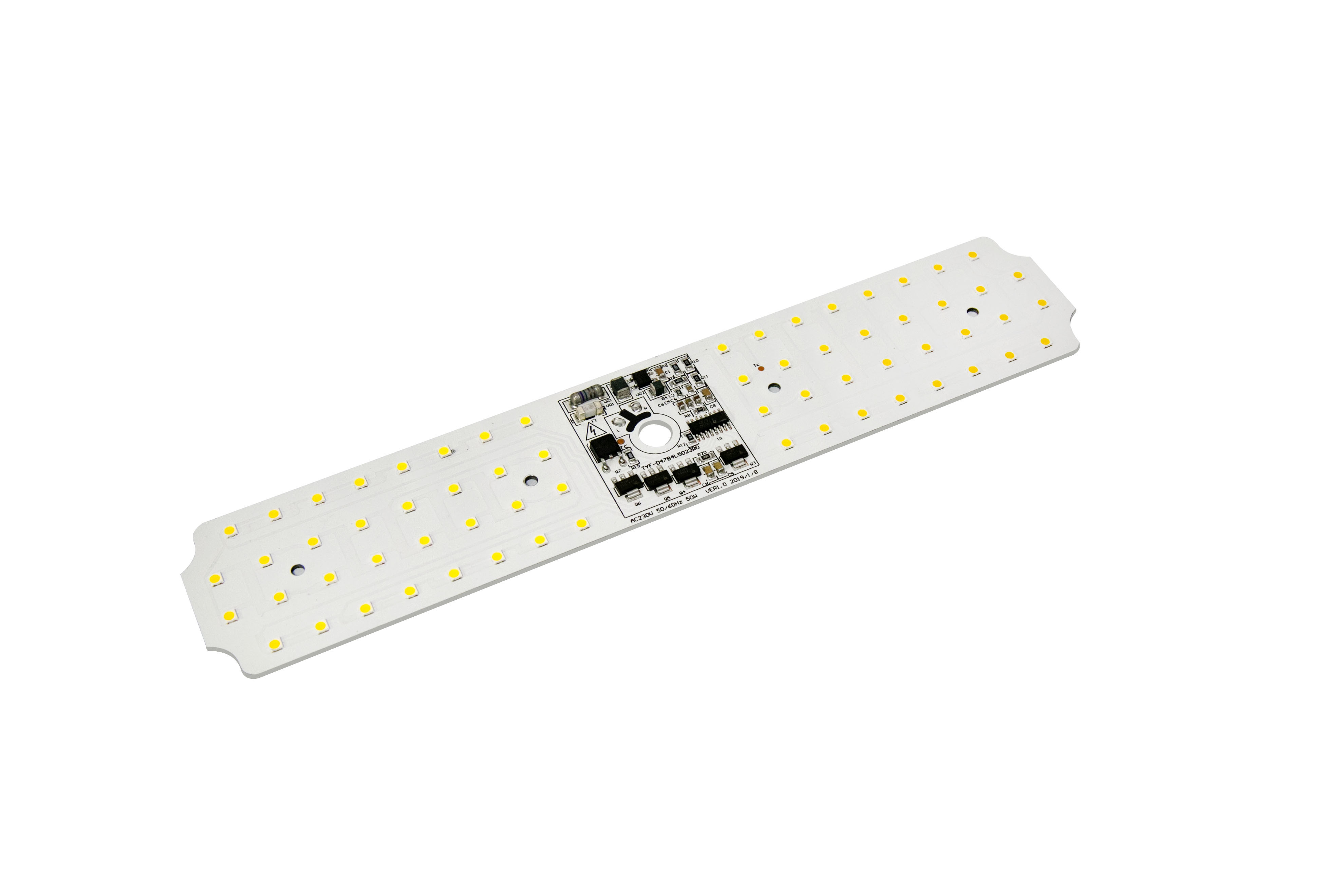

TYF AC 50W स्ट्रीट लाइट मॉड्यूल EMC3030 5000K 6000K 140LM / W CRI 80 230V के अंदर ब्रिजेलक्स चिप
1. उत्पाद परिचय
टीवाईएफ ऑप्टो।ने विभिन्न प्रकार के एसी मॉड्यूल पेश किए हैं जिन्हें एसी लाइन वोल्टेज संचालित करने के लिए डिज़ाइन किया गया है।पारंपरिक एलईडी की तुलना में, TYF ऑप्टो।के एसी मॉड्यूल को बाहरी एसी स्विच पावर या ड्राइवर को जोड़ने की आवश्यकता नहीं है।ताकि यह सर्किट की लागत और ल्यूमिनरीज के आकार को कम करने में मदद कर सके।और चमकदार डिजाइन करते समय उपयोगकर्ताओं के पास अधिक लचीलापन होता है।इसके अलावा, ल्यूमिनरीज़ निर्माण और संयोजन कार्य को अधिक दक्षता और सरल बनाते हैं।
एसी स्विच पावर या ड्राइवर जो अधिकांश सामान्य प्रकाश व्यवस्था में पाए जाते हैं, उत्पादों के समग्र जीवन को सीमित कर सकते हैं।लेकिन TYF ऑप्टो के साथ।के एसी मॉड्यूल सामान्य प्रकाश प्रकाशकों के जीवन का अधिक बारीकी से एलईडी से ही अनुमान लगाया जा सकता है।और मॉड्यूल में एक उच्च शक्ति कारक है जो अंत अनुप्रयोगों में उच्च ऊर्जा बचत में योगदान कर सकता है।
टीवाईएफ ऑप्टो।अपने नए रचनात्मक प्रकाशकों को उनके उच्च गुणों वाले एसी मॉड्यूल के साथ डिजाइन करते समय एक अच्छा साथी या सबसे अच्छा विकल्प होगा, जिसे सावधानीपूर्वक डिजाइन और बनाया गया है, कड़ाई से परीक्षण किया गया है।
1.1 उत्पाद की विशेषताएँ
एसी लाइन वोल्टेज से सीधे जुड़ता है
उच्च शक्ति दक्षता और कारक
लंबा जीवन समय
साधारण बीओएम
रोश आज्ञाकारी
लाइन वोल्टेज विनियमन
आसान विधानसभा
लीड मुक्त उत्पादटी
1.2 उत्पाद अनुप्रयोग
एलईडी स्ट्रीट लाइट / टनल लाइट
2. विद्युत और ऑप्टिकल अभिलक्षण(ता=25℃) तालिका 2-1
| मद | प्रतीक | इकाई | ठेठ मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 228.6 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| इनपुट शक्ति | पी | वू | 52.36 |
| ऊर्जा घटक | पीएफ | मैं | 0.995 |
| टोटल हार्मोनिक डिस्टोर्शन | टीएचडी | मैं | 8.6 |
| डिमिंग प्रकार | NA □ TRIAC □ PWM □ 0-10V □ डाली □ DMX □ स्मार्ट □ अन्य | ||
| वृद्धि क्षमता | बनाम | के। वी | 2.5 |
| विद्युत शक्ति (एसी) | Ve | के। वी | 1.5 |
| ऑपरेटिंग / केस तापमान | टा/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | 3030 | ||
| चमकदार प्रवाह | v | एलएम | 6891.1 |
| चमकदार दक्षता | v | एलएम/डब्ल्यू | 131.6 |
| रंग का तापमान | सीसीटी | क | 5792 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | मैं | 80.2/71.9 |
| प्रकाश वितरण | - | - | |
| देखने का दृष्टिकोण | 2θ 1/2 | डिग्री | - |
ध्यान दें:
1) ऑपरेटिंग वोल्टेज ग्राहकों द्वारा उपयोग किए जाने वाले अधिकतम वोल्टेज को इंगित नहीं करता है, लेकिन इसका मतलब प्रत्येक देश की वोल्टेज भिन्नता दर के अनुसार सहनीय वोल्टेज है।यह अनुशंसा की जाती है कि सोल्डर पैड का तापमान 85 ℃ से नीचे होना चाहिए।
2) रंग डिब्बे को क्षणिक संचालन पर परिभाषित किया गया है।
3) हमारे परीक्षक पर माप की सहनशीलता v+/- 10% और Ra+/-2 है।
4) बिजली अपव्यय पर ± 5% की सहनशीलता।
5) v एक एकीकृत क्षेत्र के साथ मापा गया कुल चमकदार प्रवाह उत्पादन है।
6) आईईसी61000-4-5 के अनुसार क्षमता में वृद्धि।
2.1 अन्य पैरामीटर्स(ता=25℃) तालिका 2-3
| मद | विवरण |
| पीसीबी सामग्री | एल्यूमिनियम एससब्सट्रेट |
| पीसीबी आयाम | 239 मिमी × 47 मिमी × 1.6 मिमी |
| प्रमाणीकरण | एनए □ सीसीसी □ सीई उल □ एफसीसी □एनर्जी स्टार □ अन्य |
| एमबीटीएफ/लाइफ टाइम @ टीसी=85℃ | >30000 घंटे |
2.2 पूर्ण अधिकतम रेटिंग(ता=25℃) तालिका 2-4
| मद | प्रतीक | इकाई | मूल्य |
| शक्ति का अपव्यय | पी.डी. | वू | 52.5 |
| एसी करंट (आरएमएस) | अगर | एमए | 240.5 |
| एसी वोल्टेज (आरएमएस) | विन | वी | 200~240 |
| एलईडी जंक्शन तापमान | टी.जे.-एलईडी | ℃ | 110 |
| आईसी जंक्शन तापमान | टीजे-आईसी | ℃ | 150 |
| आईसी तापमान के शीर्ष आईसी | टीपी | ℃ | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | रथज-सो | ℃ / डब्ल्यू | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | रथज-सो | ℃ / डब्ल्यू | 40 |
| परिचालन तापमान | प्रति | ℃ | -20~+85 |
| भंडारण तापमान | टी | ℃ | -40~+100 |
| ईएसडी संवेदनशीलता (एचबीएम) | वेस्डी | के। वी | ±2 |
| सोल्डरिंग तापमान (रीफ्लो) | Tsld | ℃ | - |
| सोल्डरिंग तापमान (हाथ) | Tsld | ℃ | 350 3एस |
3. आयाम
4.भाग संख्या पहचान
| जन्म तिथि भाग संख्या | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | एक्स 9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | |||
| उत्पाद कोड |
ग्राहक कोड |
I C कोड |
शक्ति कोड |
वोल्टेज कोड
|
सीरियल नंबर। |
एलईडी कोड |
सीसीटी कोड
|
एसडीसीएम | सीआरआई कोड | luminance | वर्ष | महीना |
धारावाहिक संख्या |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर। | सीरियल नंबर। | ||||||||||||
5. कार्यशाला
5.पैकिंग और शिपमेंट
TYF Opto.LED मॉड्यूल उत्पाद, प्लास्टिक ट्रे में पैक किए गए, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, बाहरी दबाव को रोकने के लिए, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
