| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE CB ROHS |
| मॉडल संख्या: | D38 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | बॉक्स |
| प्रसव के समय: | 15 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी, डी/ए, डी/पी |
| आपूर्ति की क्षमता: | 10000 |
| नमूना: | DQ038 | व्यास: | φ37 |
|---|---|---|---|
| वोल्टेज: | 220/110V | वाट्सहेज: | 10W |
| सीसीटी: | 3000 के 4000 के 6000 के | सीआरआई: | 80 |
| प्रभावकारिता (एलएम / डब्ल्यू): | 120lm/w | पीएफ: | > 0.9 |
| थ्रेड: | 20% | मंद: | हाँ |
| प्रमुखता देना: | ड्राइवर रहित एलईडी मॉड्यूल,जलरोधक एलईडी मॉड्यूल |
||

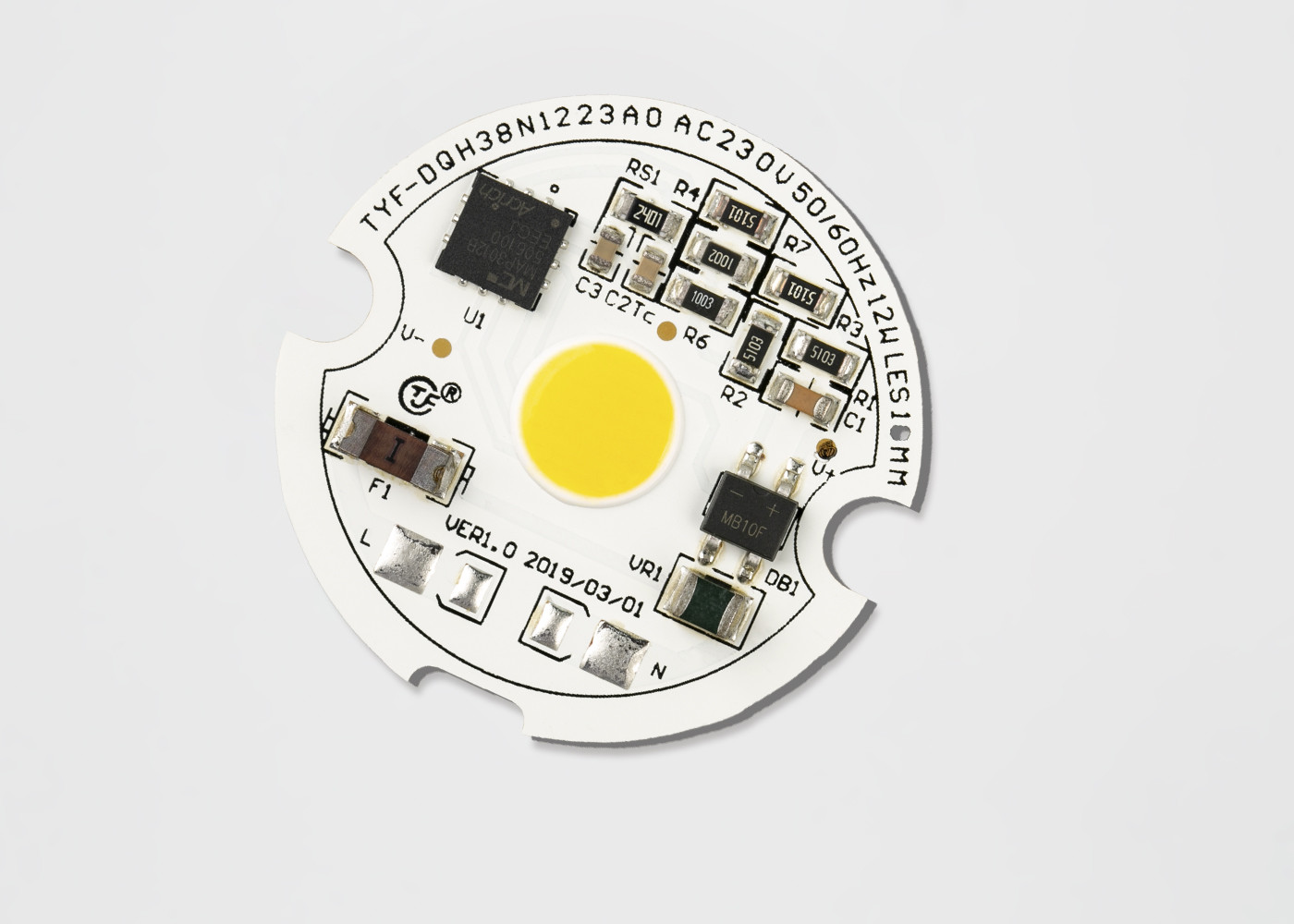

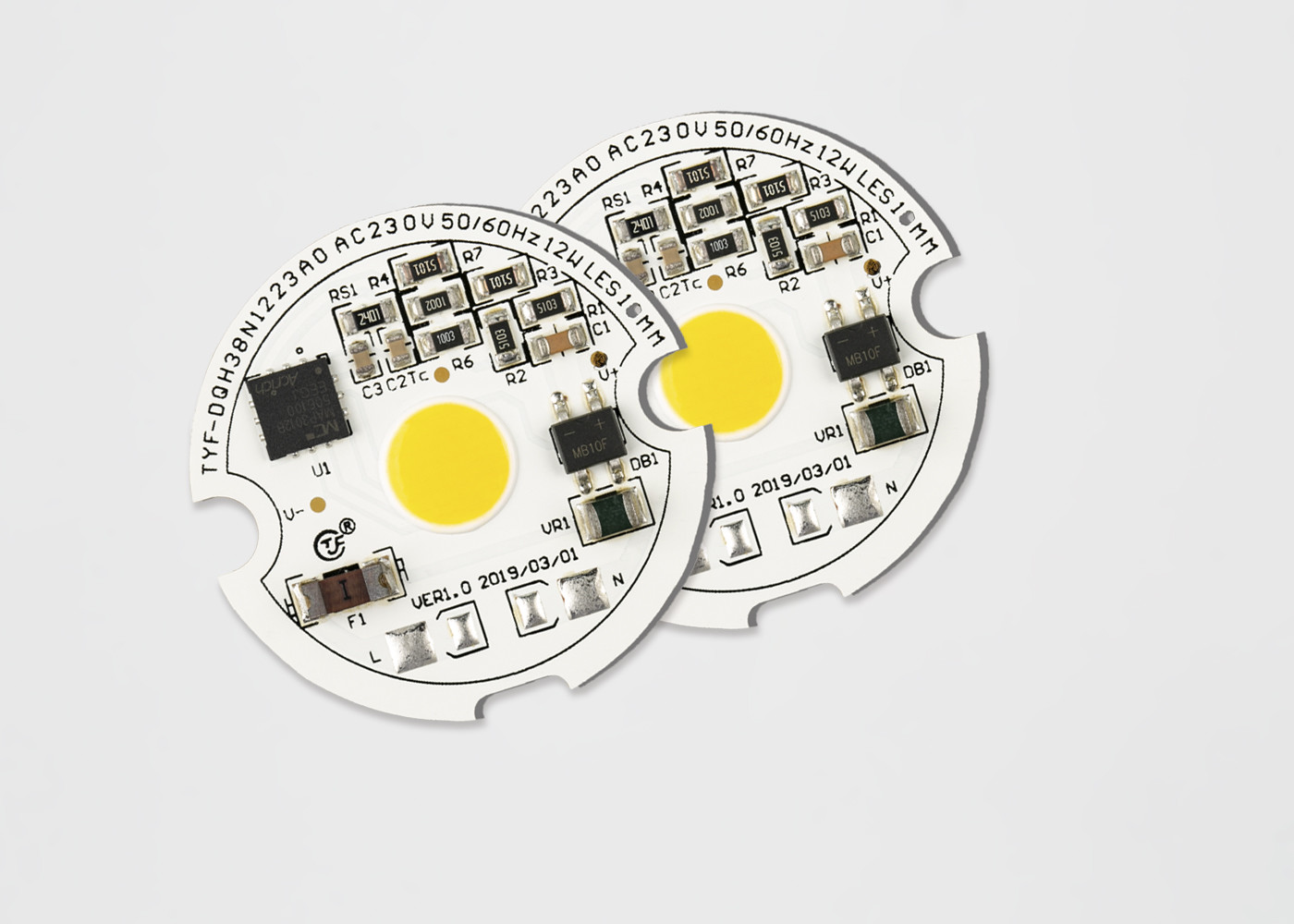

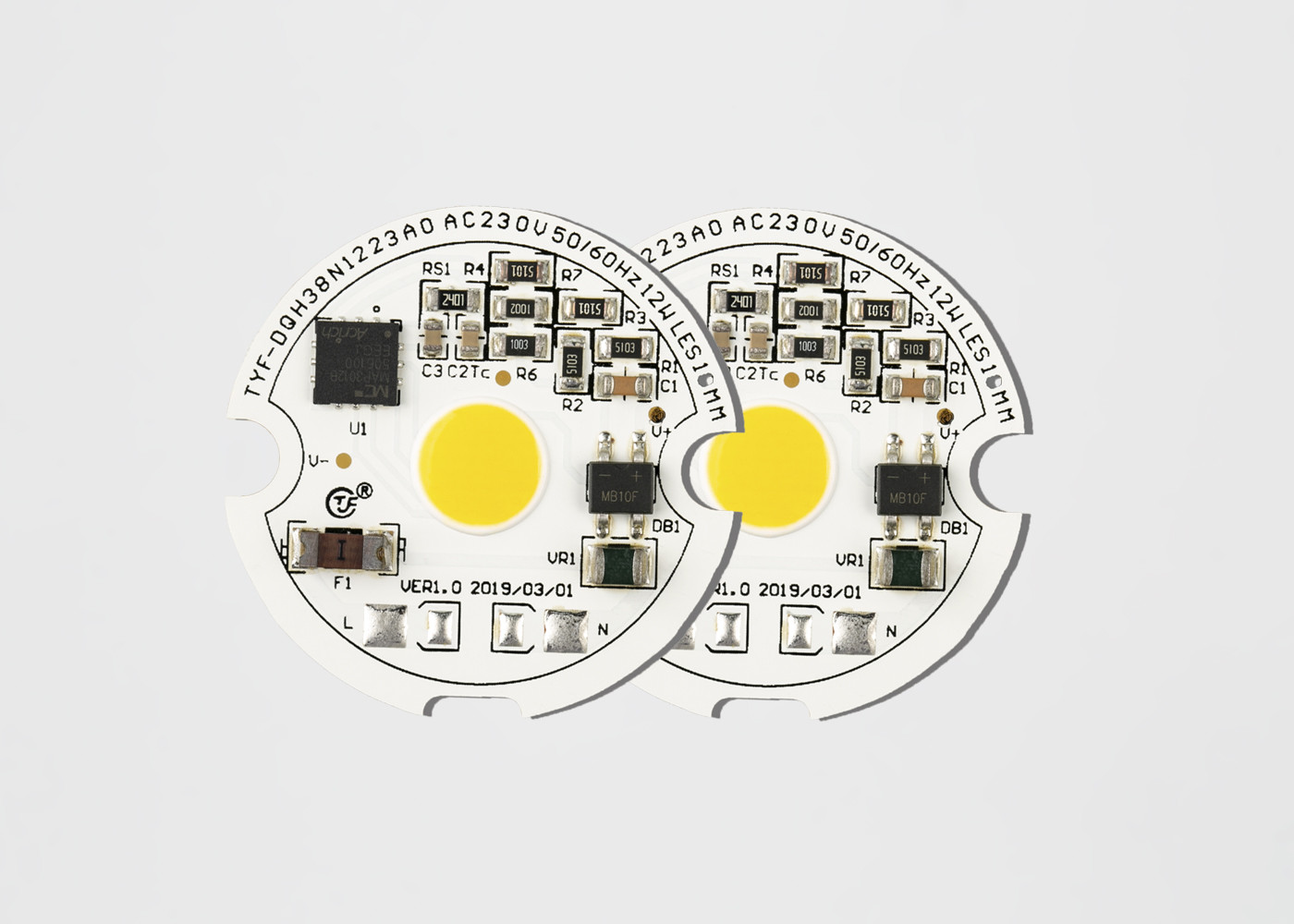

10W 12W AC 110V 220V COB प्रकाश स्रोत गर्म सफेद ठंडा सफेद प्रकृति सफेद दीवार प्रकाश स्पॉट प्रकाश चालक बोर्ड पर एल्यूमीनियम
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| उत्पाद कोड |
ग्राहक कोड |
आईसी कोड |
शक्ति कोड |
वोल्टेज कोड
|
सीरियल नंबर |
एलईडी कोड |
सीसीटी कोड
|
एसडीसीएम | सीआरआई कोड | चमक | वर्ष | माह |
सीरियल संख्या. |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर | सीरियल नंबर | ||||||||||||
1) उत्पाद कोडः C=ग्राहक मॉड्यूल D=स्वयं मॉड्यूल
2) क्लाइंट कोड और मॉड्यूल कोडः यदि 1=C तो क्लाइंट कोड के लिए 4 अंक अन्यथा स्व मॉड्यूल कोड के लिए
3) आईसी कोडः आईसी के लिए एक अक्षर
4)पावर कोडः
| पावर कोड | ||||||||||
| 01 ¢ 99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | ई0 | F0 | G0 | H0 | J0 | K0 |
5) वोल्टेज कोड:11=110V,12=120V,22=220V,23=230V
6)CCT कोड
| सीसीटी कोड ((K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
विद्युत और ऑप्टिकल विशेषताएं ((Ta=25°C) तालिका 2-1
| आइटम | प्रतीक | UNIT | विशिष्ट मूल्य |
| इनपुट वोल्ट | वाइन | वी | 230 |
| इनपुट करंट | यदि | mA | 42.35 |
| ऑपरेटिंग आवृत्ति | F | हर्ज | 50/60 |
| इनपुट पावर | पी | W | 9.431 |
| शक्ति कारक | पीएफ | % | 0.969 |
| पूर्ण सामंजस्य विकृति | टीएचडी | % | 210.6% |
| धुंधलापन प्रकार | आरएनए □ ट्राइक □ पीडब्लूएम □ 0-10 वी □ डीएएलआई | ||
| बढ़त क्षमता | बनाम | केवी | 0.5 |
| विद्युत शक्ति (एसी) | वी | केवी | - |
| ऑपरेटिंग/केस तापमान | Ta/Tc | °C | 25/85 |
| एलईडी पैरामीटर | सीओबी | ||
| प्रकाश प्रवाह | Φv | Lm | 1068.3 |
| प्रकाश दक्षता | ीव | Lm/w | 113.3 |
| रंग तापमान | सीसीटी | क | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | % | 82.3/75.4 |
| प्रकाश वितरण | - | - | - |
| देखने का कोण | 2θ 1/2 | Deg. | - |
ऑप्टिकल गुण
रंगात्मकता बीन
TYF अपने रंगशीलता बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K की CCT सीमा के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 Bins और 3 Bins प्रदान करता है।
तालिका 4-1 5 चरण डिब्बे
| सीसीटी | चरण | Cx | साइ | अ | b | थैटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
तालिका 4-2 3 चरणों के डिब्बे
| सीसीटी | चरण | Cx | साइ | अ | b | थैटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
विशिष्ट विद्युत एवं ऑप्टिकल वक्र
चित्र 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, Tअ=25°C
चित्र 4-2-2 सापेक्ष प्रकाश प्रवाह बनाम वोल्टेज, टीअ=25°C
चित्र 4-2-3 उज्ज्वल पैटर्न, टीअ=25°C
| आइटम | प्रतीक | UNIT | मूल्य |
| शक्ति का अपव्यय | पीडी | W | 12.6 |
| एसी करंट ((आरएमएस) | यदि | mA | 58 |
| एसी वोल्टेज ((आरएमएस) | वाइन | वी | 200~240 |
| एलईडी जंक्शन तापमान | Tj-LED | °C | 110 |
| आईसी जंक्शन तापमान | Tj-IC | °C | 150 |
| आईसी के ऊपरी तापमान आईसी | टीपी | °C | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग बिंदु) | Rthj-s | °C/W | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग बिंदु) | Rthj-s | °C/W | - |
| परिचालन तापमान | शीर्ष | °C | -20~+85 |
| भंडारण तापमान | टी | °C | -30~+100 |
| ईएसडी संवेदनशीलता (एचबीएम) | वेस्ड | केवी | ±2 |
| सोल्डरिंग तापमान ((रिफ्लो) | त्सल | °C | - |
| सोल्डरिंग तापमान ((हाथ) | त्सल | °C | 350 3S |
नोट्स:
1) सभी आयाम मिलीमीटर में हैं।
2)आकारः कोई नहीं
नोटः
1)TYF Opto. DOB मॉड्यूल जंक्शन तापमान को अधिकतम जंक्शन तापमान स्पेसिफिकेशन के नीचे रखने की सिफारिश की जाती है। (तालिका 2-4)
एलईडी लीड तापमान और आईसी शीर्ष केस तापमान थर्मोकप्ल के साथ मापा जाता है। एलईडी और आईसी अनक्शन तापमान की गणना निम्नलिखित सूत्रों का उपयोग करके की जा सकती है।
Ts_max=Tj_max-Rθj-s * Pd
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी शीर्ष मामले तापमान 90 °C हैं तो एलईडी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C
और आईसी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
डीओबी (एसी-सीओबी) के सिलिकॉन राल का वितरण
टीवाईएफ ऑप्टो. एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, के रूप में नीचे दिखाया गया है. प्लास्टिक बॉक्स के बिना उत्पादों, बुलबुला बैग में पैक,ताकि बाहरी दबाव को रोका जा सके, विभिन्न बुलबुला बैग चुनें, XX उत्पादों के प्रत्येक पैकेज में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्डबोर्ड के रूप में संग्रहीत किया जाएगा और नीचे दिखाए गए अनुसार सील किया जाएगा।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग
2)ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल
ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक के ऊपर
बॉक्स. ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें
3) सीलिंग पैकिंग
