| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE ROHS UL |
| मॉडल संख्या: | DQ195 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ट्रे |
| प्रसव के समय: | 15 कार्यदिवस |
| भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 10000 टुकड़े |
| नमूना: | TYF-DQ195SD023G0 | मंद: | φ195mm |
|---|---|---|---|
| वोल्टेज: | 230V | वाट क्षमता: | 200w |
| CCT: | 4000K 5000K 6500K | सीआरआई: | 80 |
| पीएफ: | 0.96 | THD: | <16% |
| मंद: | नहीं | ||
| प्रमुखता देना: | चालक रहित एलईडी मॉड्यूल,उच्च शक्ति एलईडी मॉड्यूल |
||

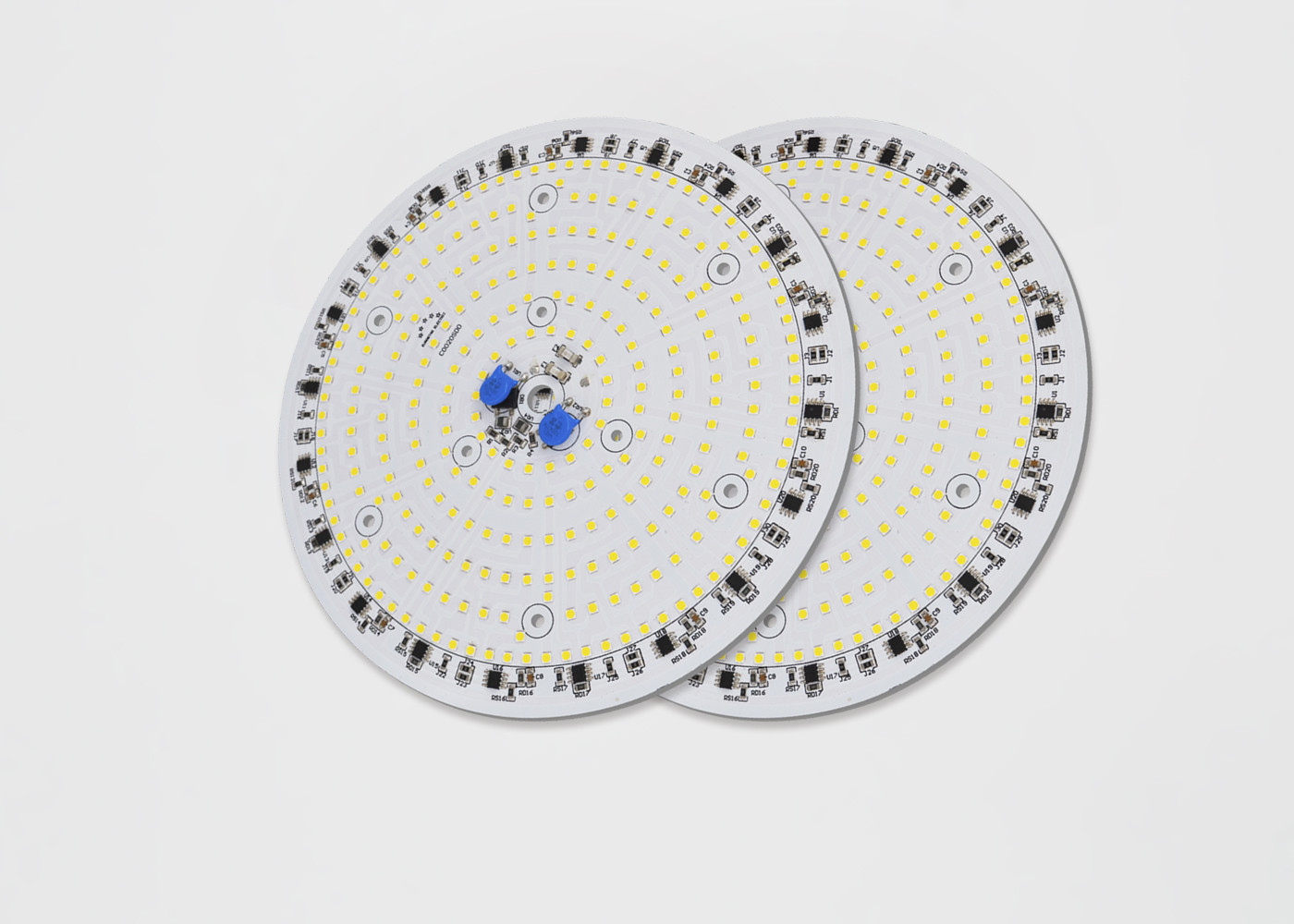

Floodlight100w 150W 200W में रैखिक ड्राइवर चिप के साथ 230V एलईडी ड्राइवर रहित पीसीबी का नेतृत्व किया
| जन्म तिथि | |||||||||||||||
| एक्स 1 | X2-X5 | X6 | X7-X8 | एक्स 9-X10 | X11-X12 | X13X14 | X15X16 | X17 | एक्स 18 | x19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| उत्पाद कोड |
ग्राहक कोड |
आईसी कोड |
शक्ति कोड |
वोल्टेज कोड
|
सीरियल न्यूम। |
एलईडी कोड |
CCT कोड
|
SDCM | CRI कोड | luminance | साल | महीना |
धारावाहिक अंक। |
||
| मॉड्यूल कोड | केस कोड | सीरियल न्यूम। |
सीरियल न्यूम।
|
||||||||||||
1) उत्पाद कोड: C = क्लाइंट मॉड्यूल D = स्व मॉड्यूल
2) ग्राहक कोड और मॉड्यूल कोड: यदि①= C तो स्वयं मॉड्यूल कोड के लिए ग्राहक कोड के लिए 4 अंक
3) आईसी कोड: आईसी के लिए एक चरित्र
4) पावर कोड:
| पावर कोड | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | क |
5) वोल्टेज कोड: 11 = 110 वी, 12 = 120 वी, 22 = 220 वी, 23 = 230 वी
6) सीसीटी कोड
| सीसीटी कोड (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
गुणसूत्र बिन
TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF इसकी गुणात्मक बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. 2700K से 6500K की सीसी रेंज के लिए प्रत्येक एएनएसआई चतुष्कोण के लिए, TYF 5 डिब्बे और 3 डिब्बे प्रदान करता है।
चित्रा 4-1-1 क्रोमैटिकिटी बिन
तालिका 4-1-2 5 डिब्बे
| CCT | कदम | Cx | cy | ए | ख | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | .०१,३५० | .००,७०० | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | .०१,३९० | .००,६८० | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | .०१,५४५ | .००,६९० | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | .०१,५६५ | .००,६७० | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | .०१,३७० | .००,५९० | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | .०१,२४३ | .००,५३३ | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | .०१,११५ | .००,४७५ | 58.57 |
तालिका 4--1-3 3 स्टेप डिब्बे
| CCT | कदम | Cx | cy | ए | ख | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | .००,८१० | .००,४२० | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | .००,८३४ | .००,४०८ | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | .००,९२७ | .००,४१४ | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | .००,९३९ | .००,४०२ | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | .००,८२२ | .००,३५४ | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | .००,७४६ | .००,३२० | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | .००,६६९ | .००,२८५ | 58.57 |
ठेठ इलेक्ट्रिकल और ऑप्टिकल घटता
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टीए= 25 ℃
चित्रा 4-2-3 दीप्तिमान पैटर्न, टीए= 25 ℃
| मद | प्रतीक | यूनिट | विशिष्ट मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 870 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| निवेश क्षमता | पी | डब्ल्यू | 200 |
| शक्ति तत्व | पीएफ | % | 0.96 |
| टोटल हार्मोनिक डिस्टोर्शन | THD | % | 18% |
| Dimming प्रकार | RNA □ TRIAC M PWM V 0-10V □ डाली X DMX □ स्मार्ट □ अन्य | ||
| वृद्धि की क्षमता | बनाम | के। वी | LN = 2.5KV L N-PE = 2KV |
| इलेक्ट्रिक स्ट्रेंथ (एसी) | ve | के। वी | 1.5 |
| ऑपरेटिंग / केस तापमान | टा / टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | COB | ||
| चमकदार प्रवाह | Φv | एलएम | 26100 |
| चमकदार क्षमता | ηv | एल एम / डब्ल्यू | 130 |
| रंग का तापमान | CCT | क | 6168 |
| रंग प्रतिपादन सूचकांक | रा / CRI | % | 73.6 |
| प्रकाश वितरण | - | - | |
| देखने का कोण | 2 1/2 | डिग्री। | - |
ध्यान दें:
1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) ऑपरेटिंग वोल्टेज अधिकतम वोल्टेज को इंगित नहीं करता है जिसका ग्राहक उपयोग करते हैं लेकिन इसका मतलब है कि प्रत्येक देश की वोल्टेज भिन्नता दर के अनुसार सहनीय वोल्टेज। It is recommended that the solder pad temperature should be below 85℃. यह सिफारिश की जाती है कि मिलाप पैड का तापमान 85 ℃ से नीचे होना चाहिए।
2) रंग के डिब्बे क्षणिक ऑपरेशन में परिभाषित किए गए हैं।
3) हमारे परीक्षक पर माप की सहिष्णुता -v +/- 10% और रा +/- 2 है।
4) बिजली अपव्यय पर% 5% की सहिष्णुता।
5) outputv एक एकीकृत क्षेत्र के साथ मापा जाने वाला कुल चमकदार प्रवाह है।
6) IEC61000-4-5 के अनुसार वृद्धि की क्षमता।
7) वेरिएंट मॉड्यूल पैरामीटर संदर्भ तालिका 2-2 देखें।
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता:) 0.2 मिमी)
2) वेतनमान: कोई नहीं
ध्यान दें:
1)TYF Opto. 1) TYF ऑप्टो। DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). डीओबी मॉड्यूल को जंक्शन तापमान अधिकतम जंक्शन तापमान कल्पना के तहत रखने की सिफारिश की जाती है। (तालिका 2-4)।
LED lead temperature and IC top case temperature measured with thermocouple. एलईडी लीड तापमान और आईसी शीर्ष मामले का तापमान थर्मोकपल के साथ मापा जाता है। LED and IC unction temperatures can be calculated using the formulas as follow. एलईडी और आईसी एकेशन तापमानों का अनुसरण सूत्रों के अनुसार किया जा सकता है।
Ts_max = Tj_max-R -j-s * Pd
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी शीर्ष मामले का तापमान 90 ℃ है तो एलईडी जंक्शन तापमान
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / डब्ल्यू * 1 डब्ल्यू = 102 ℃
और आईसी जंक्शन तापमान
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / डब्ल्यू * 2 डब्ल्यू = 120 ℃
DOB (AC-COB) सौंपने की सिलिकॉन राल
TYF Opto. टीआईएफ ऑप्टो। LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. बुलबुला बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पादों, बाहर के दबाव को रोकने के लिए, अलग-अलग बुलबुला बैग का चयन करें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि में दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग
2) ट्रे स्टैक और टैपिंग, XX एलईडी मॉड्यूल ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक के ऊपर box. डिब्बा। Add silica gel (1 each) on top of the tray ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें
3) सील पैकिंग
