| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE CB ROHS |
| मॉडल संख्या: | D37 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | बॉक्स |
| प्रसव के समय: | 15 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी, डी/ए, डी/पी |
| आपूर्ति की क्षमता: | 10000 |
| वोल्टेज: | 110/220V | वाट्सहेज: | 20W |
|---|---|---|---|
| सीआरआई: | 80 | पीएफ: | 0.89 |
| थ्रेड: | <20% | मंद: | नहीं |
| चमकदार दक्षता: | 120lm/w | सीसीटी: | 3000K |
| प्रमुखता देना: | उच्च शक्ति एलईडी मॉड्यूल,निविड़ अंधकार एलईडी मॉड्यूल |
||
विवरण:

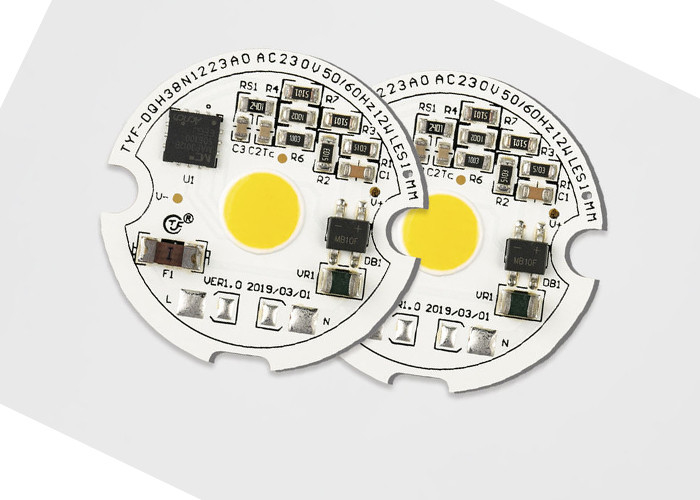

आइटम का नामः डाउन लाइट के लिए AC COB चिप
उत्पाद प्रकारः एसी मॉड्यूल
वोल्टेजः 220v
उत्पत्ति स्थानः शेनझेन, चीन
मॉडल: TYF DQ37
MOQ: 1 सेट
1उत्पाद की विशेषताएं
2अनुप्रयोग:
3विद्युत एवं ऑप्टिकल विशेषताएं (Ta=25)°C) तालिका 2-1
| आइटम | प्रतीक | UNIT | विशिष्टमूल्य |
| इनपुट वोल्ट | वाइन | वी | 230 |
| इनपुट करंट | यदि | mA | 42.35 |
| ऑपरेटिंग आवृत्ति | F | हर्ज | 50/60 |
| इनपुट पावर | पी | W | 9.431 |
| शक्ति कारक | पीएफ | % | 0.969 |
| पूर्ण सामंजस्य विकृति | टीएचडी | % | 210.6% |
| धुंधलापन प्रकार | आरएनए □ ट्राइक □ पीडब्लूएम □ 0-10 वी □ डीएएलआई | ||
| बढ़त क्षमता | बनाम | केवी | 0.5 |
| विद्युत शक्ति (एसी) | वी | केवी | - |
| ऑपरेटिंग/केस तापमान | Ta/Tc | °C | 25/85 |
| एलईडी पैरामीटर | सीओबी | ||
| प्रकाश प्रवाह | Φv | Lm | 1068.3 |
| प्रकाश दक्षता | ीव | Lm/w | 113.3 |
| रंग तापमान | सीसीटी | क | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | % | 82.3/75.4 |
| प्रकाश वितरण | - | - | - |
| देखने का कोण | 2θ 1/2 | Deg. | - |
4ऑप्टिकल गुण
4.1 रंगद्रव्यता वाले डिब्बे
TYF अपने रंगशीलता बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K की CCT सीमा के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 Bins और 3 Bins प्रदान करता है।
तालिका 4-1 5 चरण डिब्बे
| सीसीटी | चरण | Cx | साइ | अ | b | थैटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
तालिका 4-2 3 चरणों के डिब्बे
| सीसीटी | चरण | Cx | साइ | अ | b | थैटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 विशिष्ट विद्युत एवं ऑप्टिकल वक्र
चित्र 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, Tअ=25°C
चित्र 4-2-2 सापेक्ष प्रकाश प्रवाह बनाम वोल्टेज, टीअ=25°C
चित्र 4-2-3 उज्ज्वल पैटर्न, टीअ=25°C
5.मुख्य विनिर्देश/विशेष विशेषताएं:
1. सीधे एसी लाइन पर ड्राइव करें वोल्टेज:120/230V, कोई एसी/डीसी ड्राइवर नहीं
2ओटीआर,ओवीपी,ओसीपी,सर्ज क्षमता, 1000 वोल्ट के साथ
3उच्च पीएफ, सीई प्रमाणन
4. अच्छी रंग स्थिरता, उच्च सीआरआई
5परिवेश का तापमानः -20-50°C, केस का तापमानः <70°C
6छोटे आकार, लचीला डिजाइन, पीसीबी आकार, सीसीटी, पावर, ग्राहक की इच्छाओं के अनुसार अनुकूलित किया जा सकता है।
7जीवनकाल> 30,000 घंटे
6पैकेजिंग
टीवाईएफ ऑप्टो. एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, के रूप में नीचे दिखाया गया है. प्लास्टिक बॉक्स के बिना उत्पादों, बुलबुला बैग में पैक,ताकि बाहरी दबाव को रोका जा सके, विभिन्न बुलबुला बैग चुनें, XX उत्पादों के प्रत्येक पैकेज में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्डबोर्ड के रूप में संग्रहीत किया जाएगा और नीचे दिखाए गए अनुसार सील किया जाएगा।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग
2)ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल
ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक के ऊपर
बॉक्स. ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें
3) सीलिंग पैकिंग
