| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | LM80, CE, RoHs |
| मॉडल संख्या: | टीएच श्रृंखला 5050 |
| न्यूनतम आदेश मात्रा: | 50.000pcs |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | रील पैकेज |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी, पेपैल |
| आपूर्ति की क्षमता: | प्रति दिन 1000,000 पीसी |
| अनुप्रयोग: | इंडोर जनरल लाइटिंग | विशेषता: | उच्च लुमेन |
|---|---|---|---|

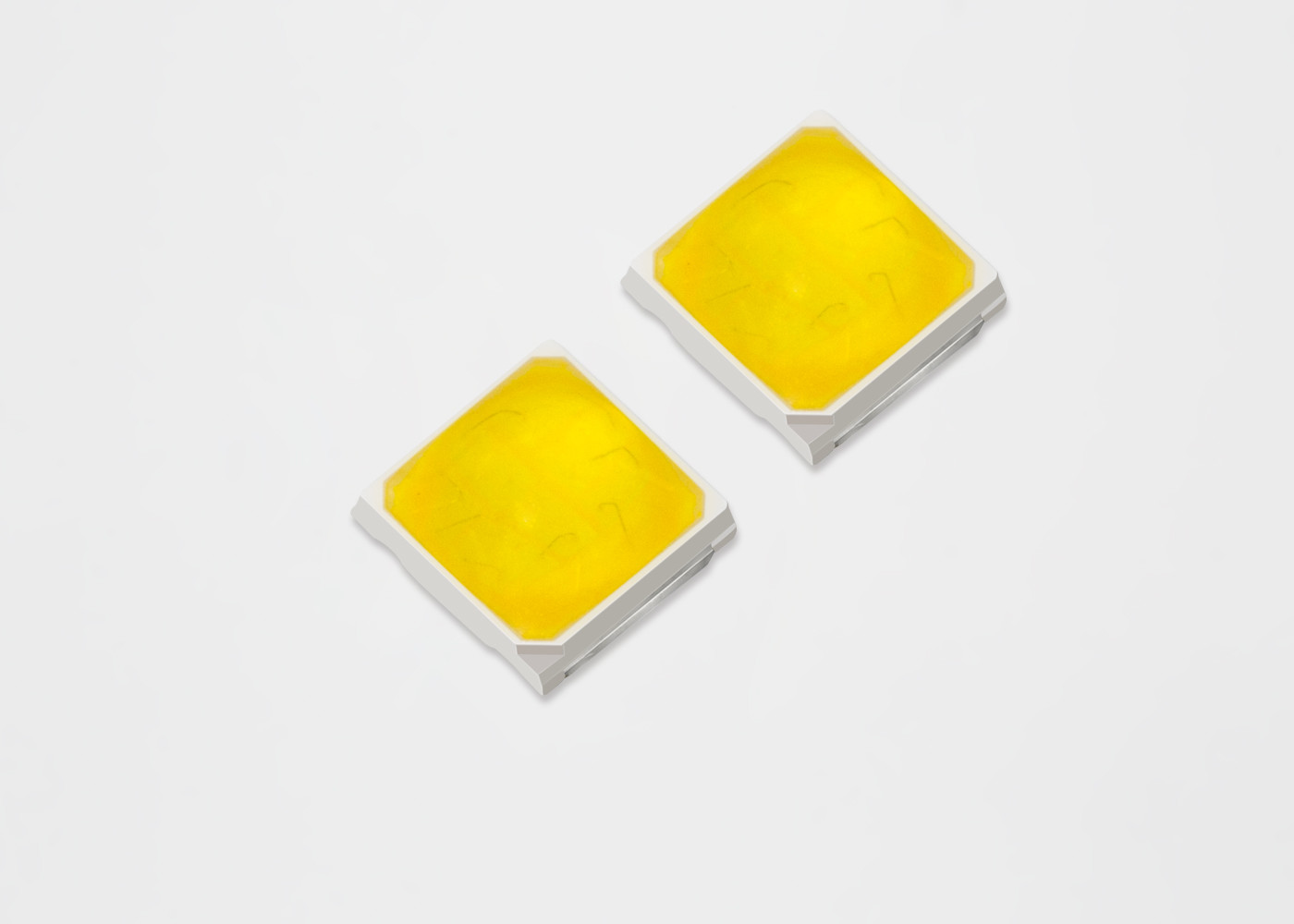

| लुमेन: | 230lm/W | नाम: | एसएमडी एलईडी चिप |
| प्रमुखता देना: | 150mA SMD LED चिप,230lm/W SMD LED चिप,PCT हाई लुमेन LED चिप; |
||
अनुप्रयोग
● इंडोर जनरल लाइटिंग
औद्योगिक प्रकाश व्यवस्था
●पेशेवर रोशनी
रेट्रोफिट और फिक्स्चर
1.उत्पाद की जानकारी
विशेषताएं
पीसीटी पैकेज
● पैकेज आयाम: 3.0 मिमी × 3.0 मिमी × 0.65 मिमी
व्यूइंग एंगल: 120°
आरओएचएस स्वीकृत
2. उत्पाद संख्या
नमूना।पी/एन नं.:S-F3 10 THX XXXX X
3.आयाम
पीओस्टस्क्रिप्ट:
·मिमी सहिष्णुता में सभी आयाम क्षेत्र ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो।
4 निरपेक्ष अधिकतम रेटिंग
| मद | प्रतीक | मूल्य | इकाई |
| सीमित शक्ति | पी | 1.0 | वू |
|
आगे प्रवाह |
अगर | 150 | एमए |
|
परिचालन तापमान |
टोप्रा | -40ºC से +105ºC . तक | डिग्री सेल्सियस |
|
जंक्शन तापमान |
टीजे | 120 | डिग्री सेल्सियस |
|
भंडारण तापमान |
Tstg | -40ºC से +85ºC | डिग्री सेल्सियस |
|
ईएसडी संवेदनशीलता |
ईएसडी | 2,000 वी एचबीएम | वी |
|
रिवर्स वोल्टेज |
वी.आर. | 10 | वी |
|
उलटी बिजली |
आईआर | 10 | यूए |
|
सोल्डरिंग तापमान |
Tsld | 260ºC / 3-5 सेकंड। | ℃ / एस |
| नमी संवेदनशीलता रेटिंग | एमएसआर | एमएसएल3 | ℃ / आरएच / एच |
समझाना:
·अधिकतम शक्ति और सकारात्मक धारा का मतलब उपयुक्त ताप सिंक का उपयोग करके एलईडी प्रकाश स्रोत के निचले तापमान का अधिकतम सेटिंग मान है।
·कनेक्शन त्रुटि और ऑफ-लिमिट वोल्टेज एलईडी चिप को नुकसान पहुंचा सकता है।
·विभिन्न तापमान (तापमान परीक्षण बिंदु टीजे), ने कहा कि एलईडी लाइट को टेक्स्ट पर व्युत्पन्न वक्र का पालन करना चाहिए
ध्यान:
·परीक्षण पर्यावरण तापमान 25 ℃, और विभिन्न वर्तमान और पर्यावरण तापमान में परीक्षण किए जाने पर सीसीटी और वोल्टेज बदल जाएगा।
·विभिन्न परीक्षण मशीन के बीच सहिष्णुता: वोल्टेज: ± 0.1V, सीआरआई ± 2, रंग समन्वय ± 0.005।
6.संदर्भ मानचित्र रंग क्षेत्र
7. वोल्टेज ग्रेडिंग
·PCT3030 सफेद एलईडी परीक्षण आगे वोल्टेज और वर्गीकरण, आगे वोल्टेज फ़ाइल को निम्नानुसार परिभाषित किया गया है
| फॉरवर्ड वोल्टेज ग्रुप | न्यूनतम फॉरवर्ड वोल्टेज (v) @150mA | अधिकतम फॉरवर्ड वोल्टेज (v) @ 150mA |
| 56बी | 5.6 | 5.8 |
| 56बी | 5.8 | 6.0 |
| 60बी | 6.0 | 6.2 |
पीओस्टस्क्रिप्ट:
·वोल्टेज उप-मानक: 0.2V / फ़ाइल, प्रकाश दक्षता वर्गीकरण: 10LM / W / फ़ाइल, ऑप्टिकल दक्षता स्वीकार्य त्रुटि ± 5%।
·सरगम को पांचवें क्रम मैकडैम दीर्घवृत्त के भीतर नियंत्रित किया जा सकता है।
·विशेष सीसीटी और केंद्र बिंदु उपरोक्त रंग सरगम रेंज में नहीं है, पहचान न करें।
·संपूर्ण प्रकाश स्थिरता आवश्यकताओं रंग सहिष्णुता ≤ 3SDCM, उप-बिन के माध्यम से रंग अंतर की जरूरतों के अनुसार, आवश्यकताओं को पूरा करने के लिए श्रीमती-क्रॉस मार्ग के माध्यम से, संबंधित तकनीकी कर्मचारियों के साथ विशिष्ट परामर्श।
9 विश्वसनीयता परीक्षण आइटम और शर्तें
1.परीक्षण आइटम और परीक्षण की स्थिति
| सीरीयल नम्बर। | परीक्षण आइटम | संदर्भ मानक | परीक्षण स्थिति | नमूना मात्रा | विफलता मात्रा | |
| 1 | ऊष्मीय आघात | JESD22-A104E | (-40 ℃ 15 मिनट) ----- + 120 ℃ (15 मिनट), 10 मिनट, 200 चक्र | 22 पीसी | 0 | |
| 2 | उच्च तापमान भंडारण |
JESD22-A103D | +100 ℃, 1000h | 22 पीसी | 0 | |
| 3 | कम तापमान भंडारण |
JESD22-A119 | -40 ℃, 1000h | 22 पीसी | 0 | |
| 4 | उच्च तापमान, उच्च आर्द्रता, उम्र बढ़ने का परीक्षण | JESD22-A101C | टी = + 85 ℃, आरएच = 85% | अगर = 150MA 1000h |
22 पीसी | 0 |
| 5 | उच्च तापमान संचालन |
आईईएस एलएम 80-2015 | टी = +105 ℃, | अगर = 150MA 1000h |
22 पीसी | 0 |
| 6 | कम तापमान संचालन |
JESD22-A108D | टी = -40 ℃, | अगर = 150MA 1000h |
22 पीसी | 0 |
| 7 | नमी/रिफ्लो संवेदनशीलता परीक्षण | जे-एसटीडी-020ई | पूर्व शर्त: 60 ℃ .60% RH.168H Tsld = 260 ℃ .10 सेकंड।3 पुनर्प्रवाह | 22 पीसी | 0 | |
2. नुकसान का निर्धारण करने के लिए मानदंड
|
परीक्षण चीज़ें |
परीक्षण स्थिति |
निर्णय के लिए मानदंड |
|
| न्यूनतम। | मैक्स। | ||
|
वोल्टेज आगे बढ़ाएं |
आईएफ = 150 एमए | / | यूएसएल*)x1.1 |
|
उलटी बिजली |
वीआर = 10 वी | / | यूएसएल*)x2.0 |
|
चमकदार प्रवाह |
आईएफ = 150 एमए | एलएसएल*)x0.7 | / |
