| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CB CE |
| Model Number: | D38 |
| न्यूनतम आदेश मात्रा: | येट्रियममोल भाव |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | बॉक्स |

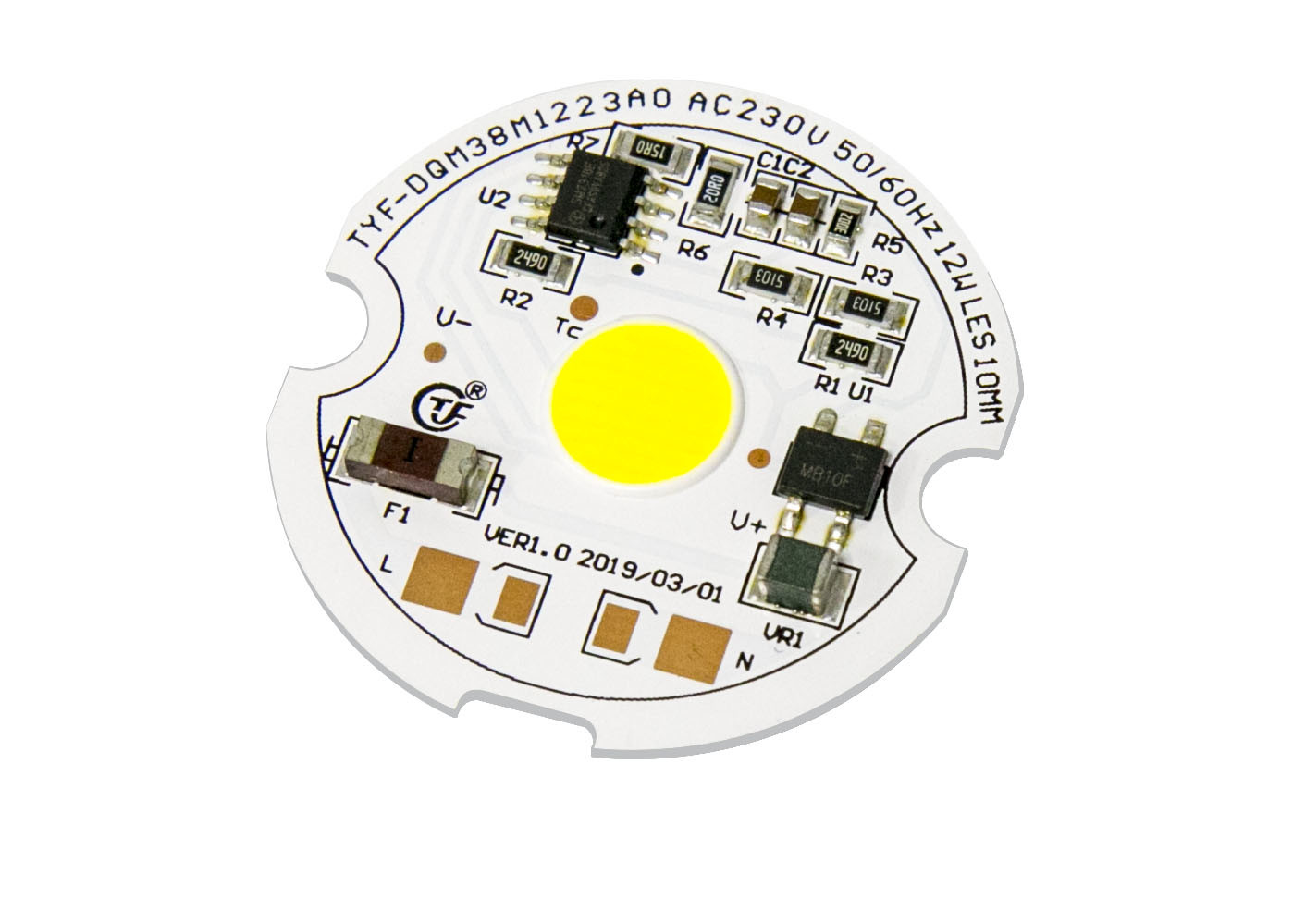

| नमूना: | TYF-DQM38M1223A0 | वोल्टेज: | AC230V |
|---|---|---|---|
| वाट क्षमता: | 12W | सीसीटी: | 3000K 4000K 6000K |
| सीआरआई: | 80 | प्रभावकारिता (एलएम / डब्ल्यू): | 120 एलएम / डब्ल्यू |
| टीएचडी: | 15% | मंद: | triac |
| प्रमुखता देना: | स्पॉटलाइट एसी एलईडी मॉड्यूल,उच्च चमक एसी एलईडी मॉड्यूल,120 एलएम / डब्ल्यू पनरोक एलईडी मॉड्यूल: |
||
एसी सीओबी एलईडी इनडोर दीवार सुर्खियों AC230V 12W 3000K 4000K 6000K 70Ra 80Ra ड्राइवर बोर्ड पर एल्यूमिनियम पीसीबी
| जन्म तिथि | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | एक्स 18 | X19 | X20 X21X22 | ||||
| मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | मैं | |||
| उत्पाद कोड |
ग्राहक कोड |
आईसी कोड |
शक्ति कोड |
वोल्टेज कोड
|
सीरियल नंबर। |
एलईडी कोड |
सीसीटी कोड
|
एसडीसीएम | सीआरआई कोड | luminance | वर्ष | महीना |
धारावाहिक संख्या |
||
| मॉड्यूल कोड | केस कोड | सीरियल नंबर। | सीरियल नंबर। | ||||||||||||
1) उत्पाद कोड: सी = क्लाइंट मॉड्यूल डी = सेल्फ मॉड्यूल
2) क्लाइंट कोड और मॉड्यूल कोड: यदि =C तो क्लाइंट कोड के लिए 4 अंक और स्वयं मॉड्यूल कोड के लिए
3) IC कोड: IC के लिए एक वर्ण
4) पावर कोड:
| पावर कोड | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | ए0 | बी0 | सी0 | डी0 | ई0 | F0 | G0 | एच0 | जे0 | K0 |
5) वोल्टेज कोड: 11 = 110 वी, 12 = 120 वी, 22 = 220 वी, 23 = 230 वी
6) सीसीटी कोड
| सीसीटी कोड (के) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
विद्युत और ऑप्टिकल अभिलक्षण (टा = 25 ℃) तालिका 2-1
| मद | प्रतीक | इकाई | विशिष्ट मूल्य |
| इनपुट वोल्टेज | विन | वी | 230 |
| आगत बहाव | अगर | एमए | 52.5 |
| कार्यकारी आवृति | एफ | हर्ट्ज | 50/60 |
| इनपुट शक्ति | पी | वू | 12 |
| ऊर्जा घटक | पीएफ | मैं | 0.95 |
| टोटल हार्मोनिक डिस्टोर्शन | टीएचडी | मैं | 17% |
| डिमिंग प्रकार | शाही सेना मैं TRIAC PWM □ 0-10V □ डाली मैं डीएमएक्स स्मार्ट □ अन्य | ||
| वृद्धि क्षमता | बनाम | के। वी | 0.8 |
| विद्युत शक्ति (एसी) | Ve | के। वी | - |
| ऑपरेटिंग / केस तापमान | टा/टीसी | ℃ | 25/85 |
| एलईडी पैरामीटर्स | सिल | ||
| चमकदार प्रवाह | v |
एलएम |
1445 |
| चमकदार दक्षता | v | एलएम/डब्ल्यू | 120 |
| रंग का तापमान | सीसीटी | क | 4068 |
| रंग प्रतिपादन सूचकांक | रा/सीआरआई | मैं | 80.5 |
| प्रकाश वितरण | - | - | - |
| देखने का दृष्टिकोण | 2θ 1/2 | डिग्री | - |
ऑप्टिकल गुण
क्रोमैटिकिटी डिब्बे
TYF अपनी क्रोमैटिकिटी बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है।2700K से 6500K की CCT रेंज के लिए प्रत्येक ANSI चतुर्भुज के लिए, TYF 5 बिन और 3 बिन प्रदान करता है।
टेबल 4-1 5 स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000 कश्मीर | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000 K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
टेबल 4-2 3 स्टेप बिन्स
| सीसीटी | कदम | सीएक्स | सीवाई | ए | बी | थीटा |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000 कश्मीर | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000 K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
विशिष्ट विद्युत और ऑप्टिकल वक्र
चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टीए =25℃
चित्र 4-2-3 दीप्तिमान पैटर्न, टीए =25℃
| मद | प्रतीक | इकाई | मूल्य |
| शक्ति का अपव्यय | पी.डी. | वू | 12 |
| एसी करंट (आरएमएस) | अगर | एमए | 52.5 |
| एसी वोल्टेज (आरएमएस) | विन | वी | 200~240 |
| एलईडी जंक्शन तापमान | टी.जे.-एलईडी | ℃ | 110 |
| आईसी जंक्शन तापमान | टीजे-आईसी | ℃ | 150 |
| आईसी तापमान के शीर्ष आईसी | टीपी | ℃ | 100 |
| एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | रथज-सो | ℃ / डब्ल्यू | 20 |
| आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) | रथज-सो | ℃ / डब्ल्यू | - |
| परिचालन तापमान | शीर्ष | ℃ | -20~+85 |
| भंडारण तापमान | टी | ℃ | -30~+100 |
| ईएसडी संवेदनशीलता (एचबीएम) | वेस्डी | के। वी | ±2 |
| सोल्डरिंग तापमान (रीफ्लो) | Tsld | ℃ | - |
| सोल्डरिंग तापमान (हाथ) | Tsld | ℃ | 350 3एस |
टिप्पणियाँ:
1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: ± 0.2 मिमी)
2) स्केल: कोई नहीं
ध्यान दें:
1) टीवाईएफ ऑप्टो।जंक्शन तापमान को अधिकतम जंक्शन तापमान स्पेक के तहत रखने के लिए डीओबी मॉड्यूल की सिफारिश की जाती है। (तालिका 2-4)।
एलईडी लीड तापमान और आईसी टॉप केस तापमान थर्मोकपल के साथ मापा जाता है।एलईडी और आईसी के तापमान की गणना निम्नानुसार सूत्रों का उपयोग करके की जा सकती है।
Ts_max=Tj_max-Rθj-s * Pd
उदाहरण के लिए:
यदि एलईडी लीड तापमान और आईसी टॉप केस तापमान 90 ℃ है तो एलईडी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
और आईसी जंक्शन तापमान
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
डीओबी (एसी-सीओबी) सौंपने का सिलिकॉन राल
टीवाईएफ ऑप्टो।एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है।बबल बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पाद, बाहरी दबाव को रोकने के लिए, अलग-अलग बबल बैग चुनें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत किया जाएगा और सील किया जाएगा, जैसा कि दिखाया गया है निम्नलिखित।
1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स जानकारी और पैकिंग
2) ट्रे स्टैक और टेपिंग, XX एलईडी मॉड्यूल प्रत्येक ट्रे और अतिरिक्त 1 डमी ट्रे डिब्बा।ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) डालें
3) सीलिंग पैकिंग
