| उत्पत्ति के प्लेस: | शेन्ज़ेन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE,RoHs |
| मॉडल संख्या: | HF4025 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | negotiable |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | डी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1,000,000 पीसीएस / दिन |
| ब्रांड: | TYF | वस्तु परक: | प्रकाश उत्पन्न करें |
|---|---|---|---|
| CRI (रा>): | 80 | रंग: | गुलाबी |
| जीवनकाल: | 50000 घंटे | एलईडी चिप ब्रांड: | Bridgelux |
| गारंटी: | 3 साल | प्रमाणन: | CE, RoHS, CE/RoSH/EN62471 |
| प्रमुखता देना: | एलईडी शक्ति चिप,निविड़ अंधकार एलईडी चिप |
||

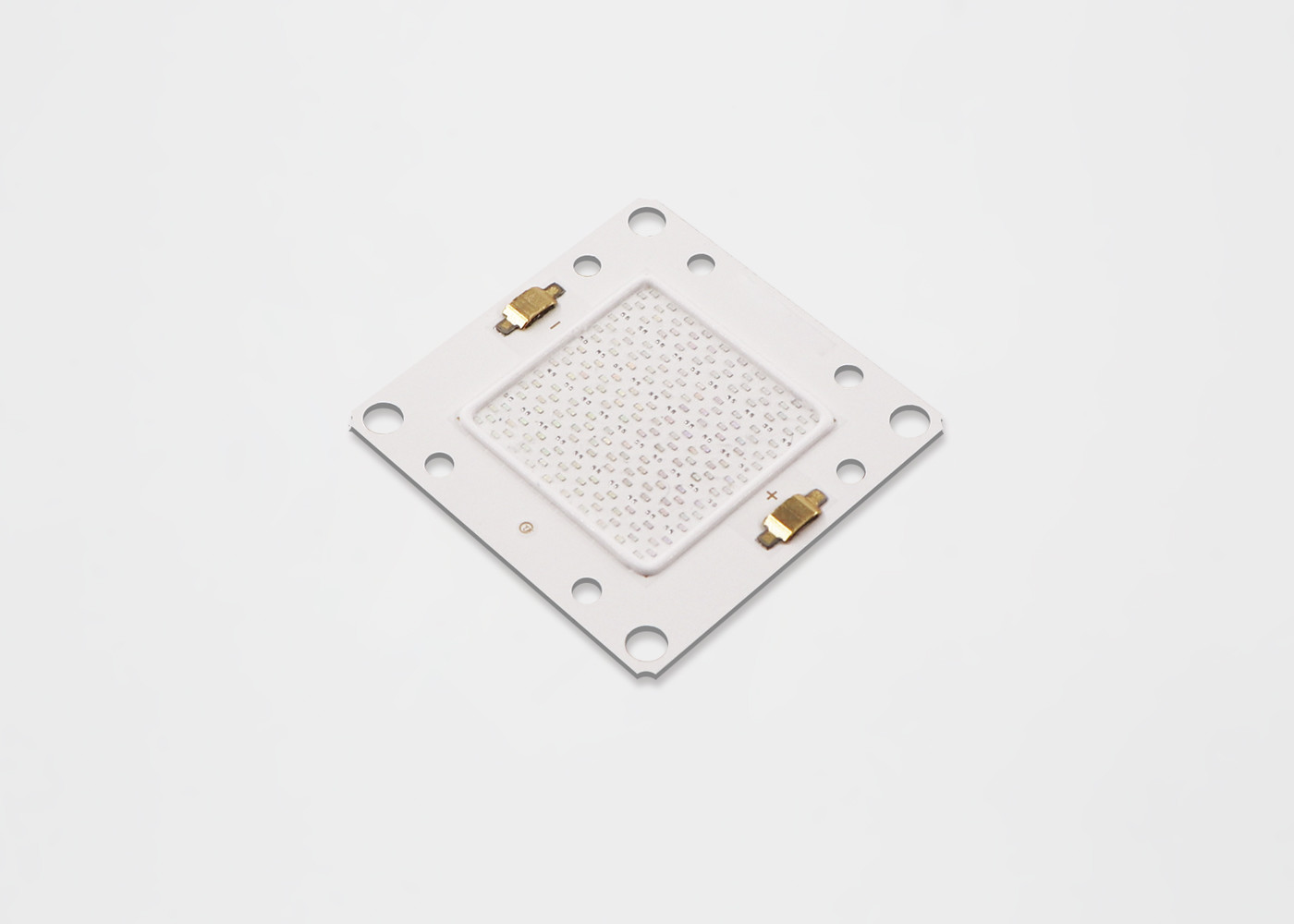

उच्च दक्षता बागवानी लाइटनिंग सिल एलईडी लाइट डिमबल टाइमर 100w एलईडी लाइट डाय विकसित हो जाना
1, सुविधाएँ
• 6000K, 70CRI (PB) के लिए> 130 lm / W विशिष्ट की प्रभावकारिता
• 6000K, 70CRI (P6) के लिए 140 lm / W विशिष्ट की प्रभावकारिता
• कॉपर बेस, तापीय चालकता 122-176W / (m · K) • 80kg दबाव के विरुद्ध उत्सर्जक व्यास है
• न्यूनतम 70, 80 सीआरआई विकल्प
• 3 और 5 एसडीसीएम मानक के साथ ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विभाजन संरचना
• गरमागरम, हलोजन और फ्लोरोसेंट लैंप की तुलना में अधिक ऊर्जा कुशल
• उत्पाद श्रृंखला और मोर्चे पर कंपनी का लोगो • RoHS अनुरूप
2 फायदे
• बाहरी अनुप्रयोग के लिए उच्च स्थिरता
• महत्वपूर्ण रूप से कम थर्मल प्रतिरोध और ऑपरेटिंग तापमान में वृद्धि
• वर्दी, लगातार सफेद रोशनी • कम परिचालन लागत • बढ़ी हुई ऊर्जा बचत को सक्षम करने के लिए दिन के उजाले और गति डिटेक्टरों के साथ उपयोग करना आसान है
• कम रखरखाव लागत • पर्यावरण के अनुकूल, कोई निपटान मुद्दा नहीं है
2,उत्पाद नामकरण
TYF आउटडोर (OD) श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:
3, अधिकतम रेटिंग
| मद संख्या। | पी (डब्ल्यू) | सीसीटी (के) | सीआरआई | MIN (lm) |
मैक्स (एलएम) |
VOLTAGE (V) | मुद्रा (मा) | (एलएम / डब्ल्यू) |
| HF40251006PB | ३० | 3000 K | 70 | 3186 है | 3540 है | 29.8 | 960 | ११ 118 |
| HF40251006PB | ३० | 3500 के | 70 | 3267 है | 3630 है | 29.8 | 960 | 121 |
| HF40251006PB | ३० | 4000 के | 70 | 3321 है | 3690 है | 29.8 | 960 | 123 |
| HF40251006PB | ३० | 5000 के | 70 | 3375 | 3750 है | 29.8 | 960 | 125 |
| HF40251006PB | ३० | 5700 के | 70 | 3429 | 3810 है | 29.8 | 960 | 127 |
| HF40251006PB | ३० | 6500 के | 70 | 3375 | 3750 है | 29.8 | 960 | 125 |
| HF40251006PB | ३० | 3000 K | 80 | 2916 है | 3240 है | 29.8 | 960 | १० 108 |
| HF40251006PB | ३० | 3500 के | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | ३० | 4000 के | 80 | 3051 है | 3390 है | 29.8 | 960 | 113 |
| HF40251006PB | ३० | 5000 के | 80 | 3105 है | 3450 है | 29.8 | 960 | 115 |
| HF40251006PB | ३० | 5700 के | 80 | 3159 है | 3510 है | 29.8 | 960 | 117 |
| HF40251006PB | ३० | 6500 के | 80 | 3105 है | 3450 है | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000 K | 70 | 5220 है | 5800 | 29.8 | 1600 रु | 116 |
| HF40251010PB | 50 | 3500 के | 70 | 5355 है | 5950 है | 29.8 | 1600 रु | 119 |
| HF40251010PB | 50 | 4000 के | 70 | ५४४५ | 6050 है | 29.8 | 1600 रु | 121 |
| HF40251010PB | 50 | 5000 के | 70 | 5535 है | 6150 है | 29.8 | 1600 रु | 123 |
| HF40251010PB | 50 | 5700 के | 70 | 5625 है | 6250 है | 29.8 | 1600 रु | 125 |
| HF40251010PB | 50 | 6500 के | 70 | 5535 है | 6150 है | 29.8 | 1600 रु | 123 |
| HF40251010PB | 50 | 3000 K | 80 | 4770 | 5300 | 29.8 | 1600 रु | 106 |
| HF40251010PB | 50 | 3500 के | 80 | 4905 है | ५४५० | 29.8 | 1600 रु | 109 |
| HF40251010PB | 50 | 4000 के | 80 | 4995 है | 5550 है | 29.8 | 1600 रु | 111 |
| HF40251010PB | 50 | 5000 के | 80 | 5085 | 5650 है | 29.8 | 1600 रु | 113 |
| HF40251010PB | 50 | 5700 के | 80 | 5175 | 5750 है | 29.8 | 1600 रु | 115 |
| HF40251010PB | 50 | 6500 के | 80 | 5085 | 5650 है | 29.8 | 1600 रु | 113 |
4, आवेदन:
5. ऑप्टिकल गुण
5.1 रंग जानकारी
चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)
CIE1931-x
सारणी 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए
|
नाममात्र सी सी टी |
केंद्र बिंदु | प्रमुख AXIS (ए, बी) |
अंडाकार
रोटेशन एन्जिल, θ |
|||
| एक्स | य | 2-चरणीय | 3-कदम | 5 कदम | ||
| 2200 कि | 0.5018 है | 0.4153 है | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 है |
| 2500 कि | 0.4806 है | 0.4141 है | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| २।00क | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | ५४.१ |
| 3000 कि | 0.4338 है | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500 के | 0.4073 | 0.3917 है | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 है |
| 4000 कश्मीर | 0.3818 है | 0.3797 है | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000 के | 0.3447 है | 0.3553 है | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K है | 0.3290 है | ०.३४१17 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500 कश्मीर | 0.3123 है | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, पूर्ण अधिकतम रेटिंग
6.1 तालिका 39: अधिकतम रेटिंग
तालिका 12 के लिए नोट्स:
7,यांत्रिक आयाम
नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा उल्लेख नहीं किया जाता है।2. कैथोड पर टीसी माप बिंदु
8, चेतावनी
रेकॉर्डेड कोचिंग संस्थापन
मैनुअल सोल्डरिंग के लिए।कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा।कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान राल भाग में।उत्पाद के बाद टांका लगाने की अगली प्रक्रिया की जानी चाहिए
परिवेश के तापमान पर लौटें।चेतावनी: तापमान नियंत्रण
9,पैकेजिंग और लेबलिंग
उत्पाद पैकिंग और लेबलिंग
