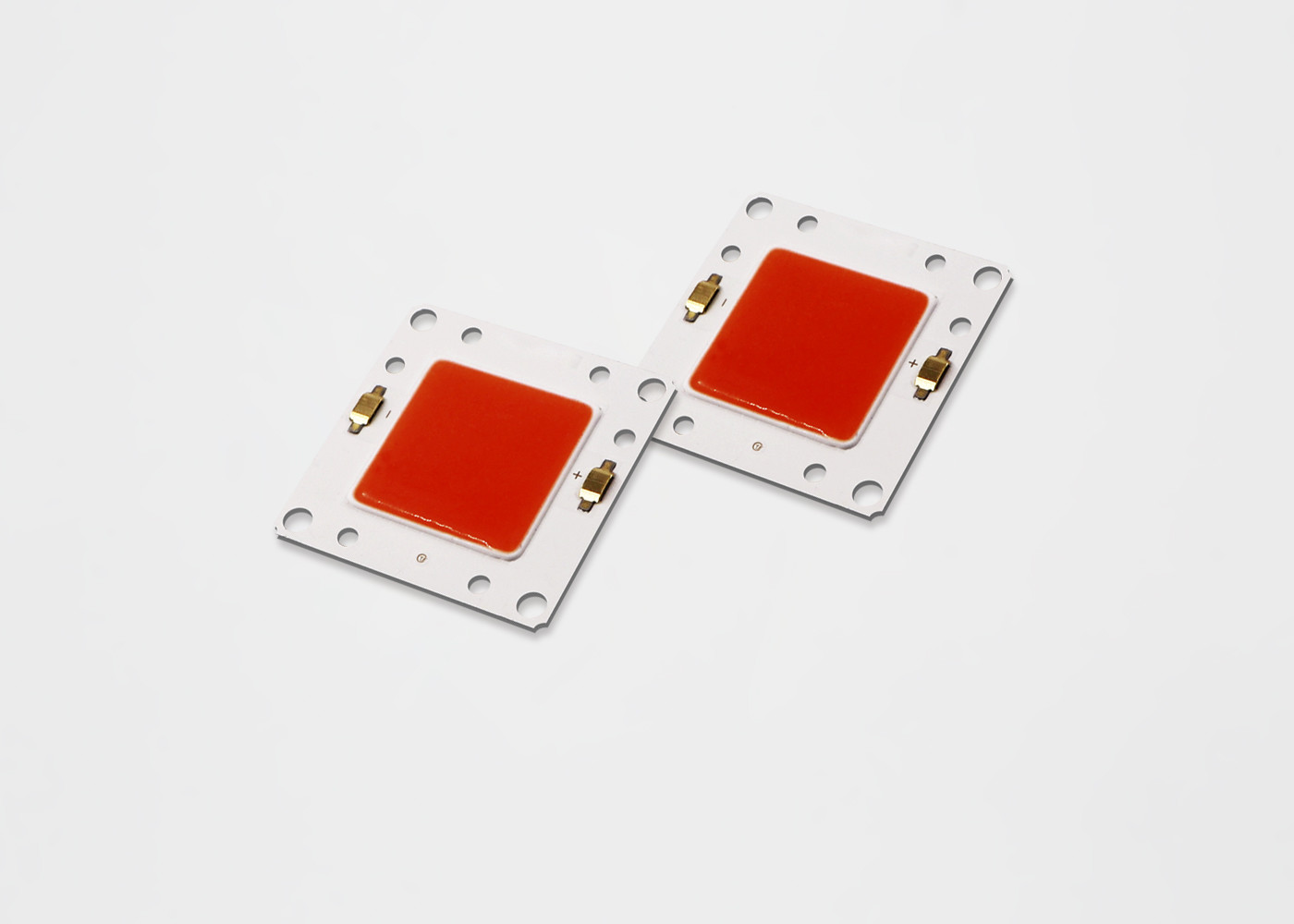

ब्रांड: | TYF | आइटम प्रकार: | रोशनी बढ़ती |
---|---|---|---|
CRI (Ra >): | 80 | रंग: | गुलाबी |
जिंदगी: | 50000 घंटे | एलईडी चिप ब्रांड: | Bridgelux |
गारंटी: | 3 वर्ष | प्रमाणन: | CE, RoHS, CE/RoSH/EN62471 |
प्रमुखता देना: | एलईडी शक्ति चिप,निविड़ अंधकार एलईडी चिप |
1, विशेषताएं
•• प्रभावकारिता> 130Km / W ठेठ 6000K, 70CRI (PB) के लिए
• 6000K, 70CRI (P6) के लिए 140 lm / W विशिष्ट की प्रभावकारिता
• कॉपर बेस, तापीय चालकता 122-176W / (m · K) • 80kg दबाव के विरुद्ध उत्सर्जक व्यास है
• न्यूनतम 70, 80 सीआरआई विकल्प
• ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विपक्ष
3 और 5 एसडीसीएम मानक के साथ संरचना
• गरमागरम, हलोजन की तुलना में अधिक ऊर्जा कुशल
और फ्लोरोसेंट लैंप
• उत्पाद श्रृंखला और मोर्चे पर कंपनी का लोगो • RoHS अनुरूप
2 फायदे
• बाहरी अनुप्रयोग के लिए उच्च स्थिरता
• महत्वपूर्ण रूप से कम थर्मल प्रतिरोध और
ऑपरेटिंग तापमान में वृद्धि
• वर्दी, लगातार सफेद रोशनी • कम परिचालन लागत • दिन के उजाले और गति डिटेक्टरों के साथ प्रयोग करने में आसान
ऊर्जा की बचत को बढ़ाने में सक्षम
• कम रखरखाव लागत • पर्यावरण के अनुकूल, कोई निपटान मुद्दा नहीं है
2, उत्पाद नामकरण
TYF आउटडोर (OD) श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:
3, अधिकतम रेटिंग
भाग संख्या | विशिष्ट शक्ति (W) | नाममात्र का सीसीटी (के) | न्यूनतम स्पंदित फ्लक्स (एलएम) | विशिष्ट स्पंदित फ्लक्स (एलएम) | विशिष्ट वोल्टेज (V) | नाममात्र वर्तमान (mA) | विशिष्ट प्रभावकारिता (एलएम / डब्ल्यू) |
ML13070302P530E * 7 | 3.1 | 3000 K | 377 | 419 | 9.6 | 320 | 135 |
ML13070302P535E * 7 | 3.1 | 3500 के | 382 | 425 | 9.6 | 320 | 137 |
ML13070302P540E * 7 | 3.1 | 4000 के | 385 | 428 | 9.6 | 320 | 138 |
ML13070302P550E * 7 | 3.1 | 5000 के | 388 | 431 | 9.6 | 320 | 139 |
ML13070302P557E * 7 | 3.1 | 5700 के | 391 | 434 | 9.6 | 320 | 140 |
ML13070302P565E * 7 | 3.1 | 6500 के | 388 | 431 | 9.6 | 320 | 139 |
ML13070302P522E * 8 | 3.1 | 2200 के | 304 | 338 | 9.6 | 320 | 109 |
ML13070302P527E * 8 | 3.1 | 2700 के | 326 | 363 | 9.6 | 320 | 117 |
ML13070302P530E * 8 | 3.1 | 3000 K | 338 | 375 | 9.6 | 320 | 121 |
ML13070302P535E * 8 | 3.1 | 3500 के | 346 | 384 | 9.6 | 320 | 124 |
ML13070302P540E * 8 | 3.1 | 4000 के | 352 | 391 | 9.6 | 320 | 126 |
ML13070302P550E * 8 | 3.1 | 5000 के | 357 | 397 | 9.6 | 320 | 128 |
ML13070302P557E * 8 | 3.1 | 5700 के | 363 | 403 | 9.6 | 320 | 130 |
ML13070302P565E * 8 | 3.1 | 6500 के | 357 | 397 | 9.6 | 320 | 128 |
ML13070302P522E * 9 | 3.1 | 2200 के | 262 | 291 | 9.6 | 320 | 94 |
ML13070302P527E * 9 | 3.1 | 2700 के | 285 | 316 | 9.6 | 320 | 102 |
ML13070302P530E * 9 | 3.1 | 3000 K | 296 | 329 | 9.6 | 320 | 106 |
ML13070302P535E * 9 | 3.1 | 3500 के | 304 | 338 | 9.6 | 320 | 109 |
ML13070302P540E * 9 | 3.1 | 4000 के | 310 | 344 | 9.6 | 320 | 111 |
ML13070302P550E * 9 | 3.1 | 5000 के | 315 | 350 | 9.6 | 320 | 113 |
ML13070302P557E * 9 | 3.1 | 5700 के | 321 | 357 | 9.6 | 320 | 115 |
4, आवेदन:
5. ऑप्टिकल गुण
5.1 रंग जानकारी
चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)
CIE1931-x
तालिका 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए
नाममात्र CCT | केंद्र बिंदु | मुख्य अक्ष (ए, बी) | अंडाकार रोटेशन एन्जिल, θ | |||
एक्स | Y | 2-चरणीय | 3-चरण | 5 कदम | ||
2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
27 00 के | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
4000 कश्मीर | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
6500 कश्मीर | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, पूर्ण अधिकतम रेटिंग
6.1 तालिका 39: अधिकतम रेटिंग
तालिका 12 के लिए नोट्स:
7, यांत्रिक आयाम
नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो। 2. कैथोड पर टीसी माप बिंदु
8, चेतावनी
सिफारिश किए गए संस्थापन नियम
मैनुअल सोल्डरिंग के लिए। कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा। कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान राल भाग में। उत्पाद के बाद टांका लगाने की अगली प्रक्रिया को पूरा किया जाना चाहिए
परिवेश के तापमान पर लौटें। चेतावनी: तापमान नियंत्रण
9, पैकेजिंग और लेबलिंग
उत्पाद पैकिंग और लेबलिंग
