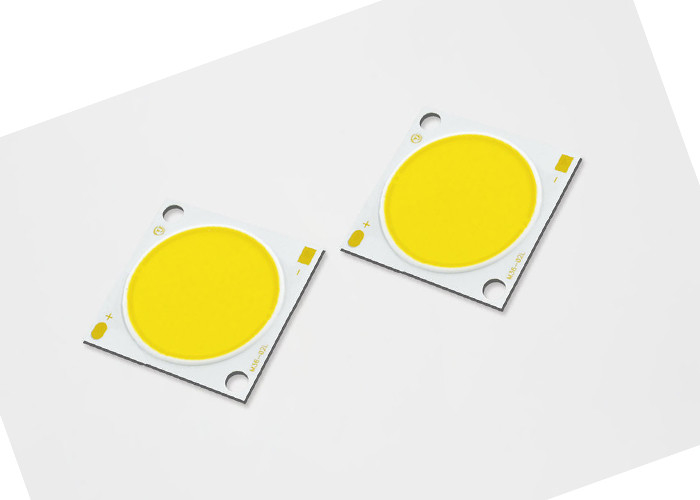

एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन

बुनियादी जानकारी
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: TYF
प्रमाणन: CE,RoHs
मॉडल संख्या: एमएल2421
न्यूनतम आदेश मात्रा: बातचीत
मूल्य: negotiable
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1,000,000 पीसीएस / दिन
विस्तार जानकारी
शक्ति: 30 डब्ल्यू उत्सर्जन का रंग: गर्म सफेद, प्राकृतिक सफेद, शांत सफेद
चिप सामग्री: ब्रिजलक्स प्रकार: सीओबी एलईडी
आवेदन: एलईडी ग्रो लैंप Product name: Chip LED Cob
प्रमुखता देना:

20w चिप एलईडी सिल

,

उच्च सीआरआई चिप एलईडी सिल

,

30w एलईडी सिल चिप


उत्पाद विवरण

एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन



विशेषता:

• उत्पाद की विशिष्ट प्रभावकारिता 3000K, 80 CRI के लिए 128 lm/W है।

• इसमें कॉम्पैक्ट हाई फ्लक्स डेंसिटी लाइट सोर्स है।

• उत्पाद एक समान और उच्च गुणवत्ता वाली रोशनी प्रदान करता है।

• न्यूनतम 70, 80, और 90 सीआरआई विकल्प उपलब्ध हैं।

• इसमें एक सुव्यवस्थित तापीय पथ है।

• उत्पाद 2, 3 और 5 एसडीसीएम मानक के साथ कलर बिनिंग संरचना के साथ एनर्जी स्टार® / एएनएसआई का अनुपालन करता है।

• यह गरमागरम, हलोजन और फ्लोरोसेंट लैंप की तुलना में अधिक ऊर्जा कुशल है।

• उत्पाद या तो उच्च वोल्टेज या कम वोल्टेज डीसी पर काम कर सकता है।

• उत्पाद श्रृंखला और कंपनी लोगो सामने हैं।

• उत्पाद RoHS अनुरूप है।





टीवायएफ एमएल सीरीज एलईडी सरणियों के लिए भाग संख्या पदनाम इस प्रकार समझाया गया है:



एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 0

एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 1





भाग संख्या

विशिष्ट शक्ति (डब्ल्यू) नाममात्र सीसीटी (के)



सीआरआई

न्यूनतम स्पंदित फ्लक्स (एलएम) विशिष्ट स्पंदित फ्लक्स (एलएम) विशिष्ट वोल्टेज (वी) नाममात्र वर्तमान (एमए) विशिष्ट प्रभावकारिता (एलएम/डब्ल्यू)
CL25171210P430E * 7 30.6 3000 के 70 4468 4804 34 900 157
CL25171210P435E*7 30.6 3500 के 70 4553 4896 34 900 160
CL25171210P440E * 7 30.6 4000 के 70 4639 4988 34 900 163
CL25171210P450E * 7 30.6 5000 के 70 4696 5049 34 900 165
CL25171210P457E * 7 30.6 5700 के 70 4724 5080 34 900 166
CL25171210P465E*7 30.6 6500 के 70 4696 5049 34 900 165
CL25171210P422E*8 30.6 2200 के 80 3785 4070 34 900 133
CL25171210P427E*8 30.6 2700 के 80 4013 4315 34 900 141
CL25171210P430E*8 30.6 3000 के 80 4183 4498 34 900 147
CL25171210P435E*8 30.6 3500 के 80 4240 4559 34 900 149
CL25171210P440E*8 30.6 4000 के 80 4297 4621 34 900 151
CL25171210P450E*8 30.6 5000 के 80 4326 4651 34 900 152
CL25171210P457E*8 30.6 5700 के 80 4354 4681 34 900 153
CL25171210P465E*8 30.6 6500 के 80 4326 4651 34 900 152
CL25171210P422E*9 30.6 2200 के 90 3187 3427 34 900 112
CL25171210P427E*9 30.6 2700 के 90 3415 3672 34 900 120
CL25171210P430E * 9 30.6 3000 के 90 3586 3856 34 900 126
CL25171210P435E*9 30.6 3500 के 90 3643 3917 34 900 128
CL25171210P440E * 9 30.6 4000 के 90 3671 3947 34 900 129
CL25171210P450E * 9 30.6 5000 के 90 3700 3978 34 900 130
CL25171210P457E*9 30.6 5700 के 90 3728 4008 34 900 131





एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 2

5.1 कलर बिनिंग सूचना


चित्र 1: xy कलर स्पेस में परीक्षण डिब्बे का ग्राफ (स्पंदित परीक्षण स्थितियाँ, Tj = 25°C)



एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 3

CIE1931-एक्स



तालिका 38: TYF CoB कोर रेंज के लिए 2-चरण से 5-चरण MacAdam दीर्घवृत्त रंग बिन परिभाषाएँ



नाममात्र

सी.सी.टी

केंद्र बिंदु प्रमुख अक्ष (ए, बी)

अंडाकार







रोटेशन एन्जिल, θ

एक्स वाई 2-चरणीय 3-कदम 5 कदम
2200 के 0.5018 0.4153 (0.0048 , 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500 के 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
2700 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000 के 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500 के 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000 कश्मीर 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000 के 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700 के 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500 कश्मीर 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1































































एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 4



टेबल 39 के लिए नोट्स:

  • उच्च धाराओं पर सरणियों को चलाया हालांकि लुमेन रखरखाव को कम किया जा सकता है।
  • जंक्शन तापमान को अधिकतम से नीचे बनाए रखने के लिए उचित वर्तमान व्युत्पन्न मनाया जाना चाहिए
  • पल्स ऑन-टाइम ≤1ms प्रति चक्र है और कर्तव्य चक्र ≤10% है, तो बताए गए शिखर स्पंदित आगे की धारा के बराबर पीक ड्राइव करंट के साथ स्पंदित ऑपरेशन स्वीकार्य है।
  • प्रकाश उत्सर्जक डायोड को रिवर्स वोल्टेज में संचालित करने के लिए डिज़ाइन नहीं किया गया है और इस स्थिति में प्रकाश उत्पन्न नहीं करेगा।अधिकतम रेटिंग केवल संदर्भ के लिए प्रदान की गई।



एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 5



एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 6



ध्यान दें: 1. सभी आयाम सहनशीलता ±0.2 मिमी है जब तक कि अन्यथा ध्यान न दिया जाए।2. कैथोड पर टीसी माप बिंदु



एलईडी फ्लैश लाइट के लिए 20w 30w हाई सीआरआई चिप एलईडी कोब लो हीटिंग जेनरेशन 7



अनुशंसित टांका लगाने की स्थिति

मैनुअल सोल्डरिंग के लिए।कृपया लेड-फ्री सोल्डरिंग का उपयोग करें और सोल्डरिंग को सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा

तापमान 350C से कम, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा।कोई बाहरी बल लागू नहीं किया जाएगा

टांका लगाने के दौरान भाग को राल करने के लिए।सोल्डरिंग की अगली प्रक्रिया उत्पाद के होने के बाद की जानी चाहिए

परिवेश के तापमान पर लौटें।सावधानी: तापमान नियंत्रण
