| उत्पत्ति के प्लेस: | शेन्ज़ेन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE,RoHs,LM80 |
| मॉडल संख्या: | M54-01l |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1,000,000 पीसीएस/दिन |
| शक्ति: | 100-120 डब्ल्यू | चिप सामग्री: | InGaN, ब्रिजलक्स, एपिलेड्स |
|---|---|---|---|
| टाइप: | सीओबी एलईडी | रंग का तापमान: | 6000-6500 के, 3500 के, 2800-7000 के, पूर्ण स्पेक्ट्रम |
| रंग प्रतिपादन सूचकांक (रा): | 80,90,95 | देखने का कोण (डिग्री): | 140 |
| वोल्टेज: | 32-36V | आवेदन पत्र: | ट्रैक लाइट, डाउन लाइट, स्ट्रीट लाइट |
| प्रोडक्ट का नाम: | सीओबी एलईडी | जीवनकाल: | 50000 घंटे |
| प्रमुखता देना: | सुपर हाई लुमेन चिप एलईडी कोब,120W चिप एलईडी कोब,सीएलयू058 चिप एलईडी कोब |
||

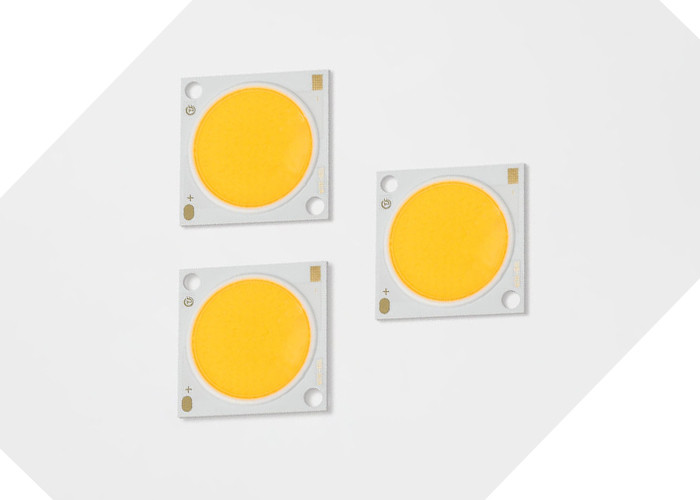

100W COB 120W LED चिप्स CLU058 bridlgeux 80w सुपर हाई लुमेन 160lm/w चिप्स LED COB LM80 5 साल की वारंटी
विशेषताएस काकोब एलईडी
1. अच्छा थर्मल प्रदर्शन और विस्तृत गर्म चैनल।
2. स्थान एक समान है।
3. ऊर्जा की बचत और पर्यावरण संरक्षण, उच्च प्रकाश दक्षता।
4. उच्च चमक, कम प्रकाश क्षय, पॉलिश।
5. प्रयोग करने में आसान और स्थापित करने में आसान।
6. मजबूत एंटीस्टेटिक क्षमता।
|
भाग संख्या |
विशिष्ट शक्ति (डब्ल्यू) | नाममात्र सीसीटी (के) |
सीआरआई |
न्यूनतम स्पंदित फ्लक्स (एलएम) | विशिष्ट स्पंदित फ्लक्स (एलएम) | विशिष्ट वोल्टेज (वी) | नाममात्र वर्तमान (एमए) | विशिष्ट प्रभावकारिता (एलएम/डब्ल्यू) |
| CL54351825P430E*7 | 115.2 | 3000 के | 70 | 12336 | 13264 | 51.2 | 2250 | 160 |
| CL54351825P435E*7 | 115.2 | 3500 के | 70 | 12490 | 13430 | 51.2 | 2250 | 162 |
| CL54351825P440E*7 | 115.2 | 4000 के | 70 | 12567 | 13513 | 51.2 | 2250 | 163 |
| CL54351825P450E*7 | 115.2 | 5000 के | 70 | 12721 | 13679 | 51.2 | 2250 | 165 |
| CL54351825P457E*7 | 115.2 | 5700 के | 70 | 12798 | 13761 | 51.2 | 2250 | 166 |
| CL54351825P465E*7 | 115.2 | 6500 के | 70 | 12721 | 13679 | 51.2 | 2250 | 165 |
| CL54351825P422E*8 | 115.2 | 2200 के | 80 | 10485 | 11274 | 51.2 | 2250 | 136 |
| CL54351825P427E*8 | 115.2 | 2700 के | 80 | 11256 | 12103 | 51.2 | 2250 | 146 |
| CL54351825P430E*8 | 115.2 | 3000 के | 80 | 11565 | 12435 | 51.2 | 2250 | 150 |
| CL54351825P435E*8 | 115.2 | 3500 के | 80 | 11719 | 12601 | 51.2 | 2250 | 152 |
| CL54351825P440E * 8 | 115.2 | 4000 के | 80 | 11950 | 12850 | 51.2 | 2250 | 155 |
| CL54351825P450E * 8 | 115.2 | 5000 के | 80 | 12027 | 12932 | 51.2 | 2250 | 156 |
| CL54351825P457E*8 | 115.2 | 5700 के | 80 | 12181 | 13098 | 51.2 | 2250 | 158 |
| CL54351825P465E*8 | 115.2 | 6500 के | 80 | 12027 | 12932 | 51.2 | 2250 | 156 |
| CL54351825P422E*9 | 115.2 | 2200 के | 90 | 9329 | 10031 | 51.2 | 2250 | 121 |
| CL54351825P427E*9 | 115.2 | 2700 के | 90 | 10100 | 10860 | 51.2 | 2250 | 131 |
| CL54351825P430E*9 | 115.2 | 3000 के | 90 | 10408 | 11192 | 51.2 | 2250 | 135 |
| CL54351825P435E*9 | 115.2 | 3500 के | 90 | 10562 | 11357 | 51.2 | 2250 | 137 |
| CL54351825P440E*9 | 115.2 | 4000 के | 90 | 10639 | 11440 | 51.2 | 2250 | 138 |
| CL54351825P450E*9 | 115.2 | 5000 के | 90 | 10794 | 11606 | 51.2 | 2250 | 140 |
| CL54351825P457E*9 | 115.2 | 5700 के | 90 | 10871 | 11689 | 51.2 | 2250 | 141 |
प्रतिस्पर्धात्मक लाभ:
TYF अत्यधिक एकीकृत और अल्ट्रा-हाई पावर फ्लिप-चिप एलईडी में एक बाजार-अग्रणी प्रर्वतक है।
1. मजबूत आर एंड डी बल
* 40 से अधिक अनुभवी इंजीनियरों से बनी एक मजबूत आर एंड डी टीम।
* सीएनएएस मान्यता प्राप्त प्रयोगशाला।
* अत्यधिक प्रतिस्पर्धी नए उत्पादों का मौसमी लॉन्च।
* उच्च-शक्ति, अत्यधिक एकीकृत सिरेमिक फ्लिप-चिप एलईडी की एक पूरी श्रृंखला का क्रांतिकारी लॉन्च।
5.1 कलर बिनिंग सूचना
चित्र 1: xy कलर स्पेस में परीक्षण डिब्बे का ग्राफ (स्पंदित परीक्षण स्थितियाँ, Tj = 25°C)
CIE1931-एक्स
तालिका 38: TYF CoB कोर रेंज के लिए 2-चरण से 5-चरण MacAdam दीर्घवृत्त रंग बिन परिभाषाएँ
|
नाममात्र सी.सी.टी |
केंद्र बिंदु | प्रमुख अक्ष (ए, बी) |
अंडाकार
रोटेशन एन्जिल, θ |
|||
| एक्स | वाई | 2-चरणीय | 3-कदम | 5 कदम | ||
| 2200 के | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500 के | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700क | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000 के | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500 के | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000 कश्मीर | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000 के | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700 के | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500 कश्मीर | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 तालिका 39: अधिकतम रेटिंग
टेबल 39 के लिए नोट्स:
ध्यान दें: 1. सभी आयाम सहनशीलता ±0.2 मिमी है जब तक कि अन्यथा ध्यान न दिया जाए।2. कैथोड पर टीसी माप बिंदु
अनुशंसित टांका लगाने की स्थिति
मैनुअल सोल्डरिंग के लिए।कृपया लेड-फ्री सोल्डरिंग का उपयोग करें और सोल्डरिंग को सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा।कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान भाग को राल करने के लिए।सोल्डरिंग की अगली प्रक्रिया उत्पाद के होने के बाद की जानी चाहिए
परिवेश के तापमान पर लौटें।सावधानी: तापमान नियंत्रण
उत्पाद पैकिंग और लेबलिंग
