| उत्पत्ति के प्लेस: | शेन्ज़ेन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE,RoHs |
| मॉडल संख्या: | CL2517 |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1,000,000 पीसीएस/दिन |
| प्रमाणन: | RoHS | टाइप: | सीओबी एलईडी |
|---|---|---|---|
| उत्सर्जन का रंग: | प्राकृतिक सफ़ेद/शुद्ध सफ़ेद/कूल सफ़ेद/ठंडा सफ़ेद | गारंटी: | ५ साल |
| आवेदन पत्र: | एलईडी ग्रो लाइट्स | प्रोडक्ट का नाम: | 10W 30W 50W 100W फुल स्पेक्ट्रम हाई पावर RGB COB एलईडी ग्रो लाइट चिप |
| नाम: | हाई पावर सीओबी एलईडी | ||
| प्रमुखता देना: | हाई पावर कोब एलईडी कॉपर बेस,200W हाई पावर कोब एलईडी,ट्रैक स्पॉट लाइट पावर कोब एलईडी |
||

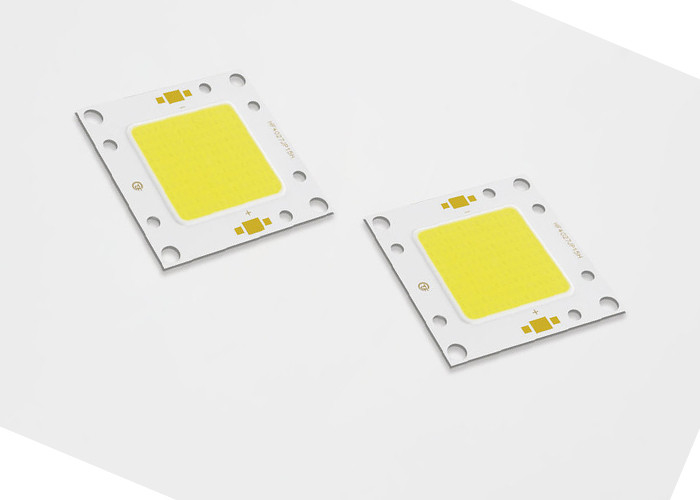

3-200W हाई पावर कोब एलईडी कॉपर बेस मटेरियल ट्रैक स्पॉट लाइट लाइटिंग
2 लाभ
• बाहरी अनुप्रयोग के लिए उच्च स्थिरता
• काफी कम थर्मल प्रतिरोध और
ऑपरेटिंग तापमान में वृद्धि
• वर्दी, लगातार सफेद रोशनी • कम परिचालन लागत • दिन के उजाले और गति डिटेक्टरों के साथ प्रयोग करने में आसान
बढ़ी हुई ऊर्जा बचत को सक्षम करें
• कम रखरखाव लागत • पर्यावरण के अनुकूल, कोई निपटान मुद्दा नहीं
TYF स्पेशल सीरीज एलईडी सरणियों के लिए भाग संख्या पदनाम इस प्रकार समझाया गया है:
|
भाग संख्या |
विशिष्ट शक्ति (डब्ल्यू) | नाममात्र सीसीटी (के) |
सीआरआई |
न्यूनतम स्पंदित फ्लक्स (एलएम) | विशिष्ट स्पंदित फ्लक्स (एलएम) | विशिष्ट वोल्टेज (वी) | नाममात्र वर्तमान (एमए) | विशिष्ट प्रभावकारिता (एलएम/डब्ल्यू) |
| CL54351818P430E*7 | 82.9 | 3000 के | 70 | 12027 | 12932 | 51.2 | 1620 | 156 |
| CL54351818P435E*7 | 82.9 | 3500 के | 70 | 12181 | 13098 | 51.2 | 1620 | 158 |
| CL54351818P440E*7 | 82.9 | 4000 के | 70 | 12258 | 13181 | 51.2 | 1620 | 159 |
| CL54351818P450E*7 | 82.9 | 5000 के | 70 | 12413 | 13347 | 51.2 | 1620 | 161 |
| CL54351818P457E * 7 | 82.9 | 5700 के | 70 | 12490 | 13430 | 51.2 | 1620 | 162 |
| CL54351818P465E*7 | 82.9 | 6500 के | 70 | 12413 | 13347 | 51.2 | 1620 | 161 |
| CL54351818P422E * 8 | 82.9 | 2200 के | 80 | 10100 | 10860 | 51.2 | 1620 | 131 |
| CL54351818P427E*8 | 82.9 | 2700 के | 80 | 10948 | 11772 | 51.2 | 1620 | 142 |
| CL54351818P430E * 8 | 82.9 | 3000 के | 80 | 11256 | 12103 | 51.2 | 1620 | 146 |
| CL54351818P435E*8 | 82.9 | 3500 के | 80 | 11410 | 12269 | 51.2 | 1620 | 148 |
| CL54351818P440E * 8 | 82.9 | 4000 के | 80 | 11487 | 12352 | 51.2 | 1620 | 149 |
| CL54351818P450E * 8 | 82.9 | 5000 के | 80 | 11642 | 12518 | 51.2 | 1620 | 151 |
| CL54351818P457E*8 | 82.9 | 5700 के | 80 | 11796 | 12684 | 51.2 | 1620 | 153 |
| CL54351818P465E*8 | 82.9 | 6500 के | 80 | 11642 | 12518 | 51.2 | 1620 | 151 |
| CL54351818P422E*9 | 82.9 | 2200 के | 90 | 8943 | 9616 | 51.2 | 1620 | 116 |
| CL54351818P427E*9 | 82.9 | 2700 के | 90 | 9791 | 10528 | 51.2 | 1620 | 127 |
| CL54351818P430E*9 | 82.9 | 3000 के | 90 | 10023 | 10777 | 51.2 | 1620 | 130 |
| CL54351818P435E*9 | 82.9 | 3500 के | 90 | 10177 | 10943 | 51.2 | 1620 | 132 |
| CL54351818P440E*9 | 82.9 | 4000 के | 90 | 10254 | 11026 | 51.2 | 1620 | 133 |
| CL54351818P450E*9 | 82.9 | 5000 के | 90 | 10408 | 11192 | 51.2 | 1620 | 135 |
| CL54351818P457E*9 | 82.9 | 5700 के | 90 | 10485 | 11275 | 51.2 | 1620 | 136 |
5.1 कलर बिनिंग सूचना
चित्र 1: xy कलर स्पेस में परीक्षण डिब्बे का ग्राफ (स्पंदित परीक्षण स्थितियाँ, Tj = 25°C)
CIE1931-एक्स
तालिका 38: TYF CoB कोर रेंज के लिए 2-चरण से 5-चरण MacAdam दीर्घवृत्त रंग बिन परिभाषाएँ
|
नाममात्र सी.सी.टी |
केंद्र बिंदु | प्रमुख अक्ष (ए, बी) |
अंडाकार
रोटेशन एन्जिल, θ |
|||
| एक्स | वाई | 2-चरणीय | 3-कदम | 5 कदम | ||
| 2200 के | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500 के | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700क | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000 के | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500 के | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000 कश्मीर | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000 के | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700 के | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500 कश्मीर | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
तालिका 12 के लिए नोट्स:
ध्यान दें: 1. सभी आयाम सहनशीलता ±0.2 मिमी है जब तक कि अन्यथा ध्यान न दिया जाए।2. कैथोड पर टीसी माप बिंदु
अनुशंसित टांका लगाने की स्थिति
मैनुअल सोल्डरिंग के लिए।कृपया लेड-फ्री सोल्डरिंग का उपयोग करें और सोल्डरिंग को सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा।कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान भाग को राल करने के लिए।सोल्डरिंग की अगली प्रक्रिया उत्पाद के होने के बाद की जानी चाहिए
परिवेश के तापमान पर लौटें।सावधानी: तापमान नियंत्रण
हमारी सेवाएं:
1. 24 कार्य घंटों के भीतर आपकी पूछताछ का उत्तर दिया जा सकता है;
2. धाराप्रवाह अंग्रेजी में आपके सभी सवालों के जवाब देने के लिए अच्छी तरह से प्रशिक्षित और अनुभवी कर्मचारी;
3. OEM और ओडीएम, हम आपको डिजाइन और उत्पादों में डालने में मदद कर सकते हैं;
4. अपने बिक्री क्षेत्र, डिजाइन अवधारणा और अपनी सभी निजी जानकारी को सुरक्षित रखें।
Q1।उत्पाद कैसे प्राप्त करें?
कृपया मुझे जांच भेजें, मैं आपका मार्गदर्शक बनूंगा।
Q2।यदि आपकी कंपनी मेरी आवश्यकता के अनुसार कस्टम उत्पाद बना सकती है और मेरा लोगो लगा सकती है?
हमारे सभी उत्पाद रंग, प्रिंट, पैटर्न और लोगो सहित आवश्यकतानुसार डिज़ाइन और अनुकूलित किए गए हैं।
Q3।कैसे वारंटी के बारे में?
आम तौर पर हम 24 महीने की वारंटी प्रदान करते हैं, उत्पादों पर निर्भर करता है, कुछ उत्पादों की 12 महीने की वारंटी होती है।
अधिक जानकारी के लिए कृपया मुझे संपर्क करें।
Q4।मैं ऑर्डर का भुगतान कैसे कर सकता हूं?
आमतौर पर हम टी / टी, वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं।यदि आप अन्य तरीकों से भुगतान करना चाहते हैं, तो कृपया मुझसे संपर्क करें।
