| उत्पत्ति के प्लेस: | शेन्ज़ेन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE,RoHs |
| मॉडल संख्या: | HF4027JP15H |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1,000,000 पीसीएस/दिन |
| प्रमाणन: | RoHS | टाइप: | सीओबी एलईडी |
|---|---|---|---|
| उत्सर्जन का रंग: | वार्म व्हाइट/नेचुरल व्हाइट/प्योर व्हाइट/कूल व्हाइट | शक्ति: | 50W |
| नाम: | हाई पावर सीओबी एलईडी | जीवनकाल: | 50000 घंटे |
| प्रमुखता देना: | हाई पावर कोब एलईडी हाई फ्लक्स,एसडीसीएम हाई पावर कोब एलईडी 50W,एलएम80 हाई पावर कोब एलईडी |
||

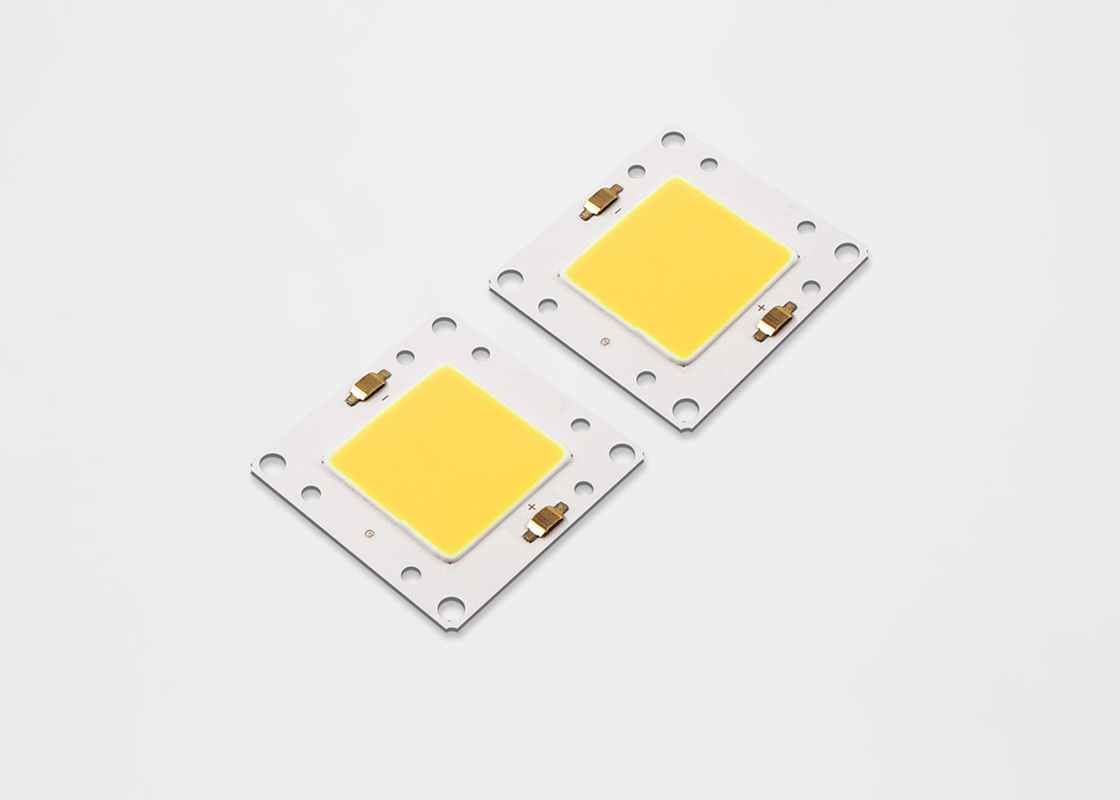

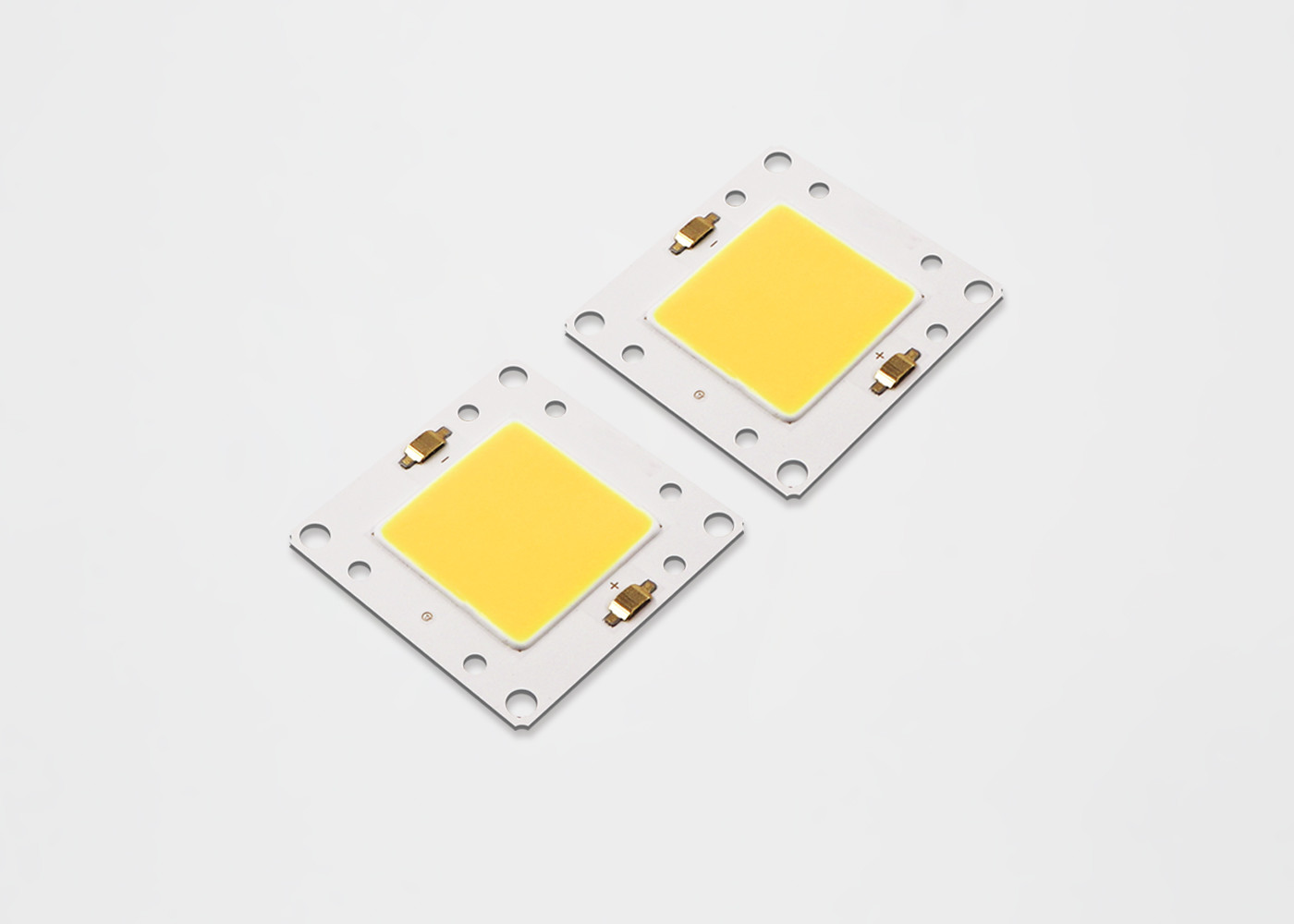

हाई फ्लक्स हाई पावर कोब एलईडी 50W LM80 HF4027JP15H ANSI SDCM
• 3000K, 80CRI के लिए विशिष्ट 130 lm/W की प्रभावकारिता
• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत
• समान, उच्च गुणवत्ता वाली रोशनी
• उच्च वोल्टेज या कम वोल्टेज डीसी ऑपरेशन
• सामने की ओर उत्पाद श्रृंखला और कंपनी का लोगो
• RoHS कॉम्प्लाइंट
- एलईडी रोशनी कम वोल्टेज और उच्च चमक की विशेषता है।एक 10-20 वाट का एलईडी प्रकाश स्रोत 30-120 वाट के गरमागरम दीपक के बराबर प्रकाश का उत्सर्जन करता है।एलईडी का प्रकाश प्रभाव गरमागरम लैंप की तुलना में 90% से अधिक ऊर्जा-बचत और ऊर्जा-बचत लैंप की तुलना में 70% से अधिक ऊर्जा-बचत है।यह एक वास्तविक ऊर्जा-बचत प्रकाश स्रोत है।
- बल्ब की निर्माण प्रक्रिया के दौरान कोई नुकसान नहीं, कोई पारा आयन या पारा आयन लीक नहीं हो सकते हैं और अन्य सार्वजनिक खतरे हैं।एलईडी एपॉक्सी राल का निर्माण कार्बनिक बहुलक यौगिकों, हाइड्रोक्लोरिक एसिड फास्फोरस सॉल्वैंट्स और अधिकांश से संबंधित है
- स्थिर, क्षतिग्रस्त होना आसान नहीं है, उम्र बढ़ने के बाद भी पुनर्नवीनीकरण किया जा सकता है, पर्यावरण को प्रदूषित नहीं करेगा
- एलईडी विद्युत ऊर्जा को प्रकाश ऊर्जा में बदलने के लिए ठोस-राज्य अर्धचालक चिप्स का उपयोग करता है, और एपॉक्सी राल के साथ समझाया जाता है, जो उच्च शक्ति यांत्रिक झटके का सामना कर सकता है।
टीवायएफ एमएल सीरीज एलईडी सरणियों के लिए भाग संख्या पदनाम इस प्रकार समझाया गया है:
| मद संख्या। | पी (डब्ल्यू) | सी सी टी (के) | सीआरआई | मिन (एलएम) |
मैक्स (एलएम) |
वोल्टेज (वी) | वर्तमान (एमए) | (एलएम/डब्ल्यू) |
| एचएफ 40251006 पीबी | 30 | 3000 के | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| एचएफ 40251006 पीबी | 30 | 3500 के | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| एचएफ 40251006 पीबी | 30 | 4000 के | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| एचएफ 40251006 पीबी | 30 | 5000 के | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| एचएफ 40251006 पीबी | 30 | 5700 के | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| एचएफ 40251006 पीबी | 30 | 6500 के | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| एचएफ 40251006 पीबी | 30 | 3000 के | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| एचएफ 40251006 पीबी | 30 | 3500 के | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| एचएफ 40251006 पीबी | 30 | 4000 के | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| एचएफ 40251006 पीबी | 30 | 5000 के | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| एचएफ 40251006 पीबी | 30 | 5700 के | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| एचएफ 40251006 पीबी | 30 | 6500 के | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| एचएफ 40251010 पीबी | 50 | 3000 के | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| एचएफ 40251010 पीबी | 50 | 3500 के | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| एचएफ 40251010 पीबी | 50 | 4000 के | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
| एचएफ 40251010 पीबी | 50 | 5000 के | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| एचएफ 40251010 पीबी | 50 | 5700 के | 70 | 5625 | 6250 | 29.8 | 1600 | 125 |
| एचएफ 40251010 पीबी | 50 | 6500 के | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| एचएफ 40251010 पीबी | 50 | 3000 के | 80 | 4770 | 5300 | 29.8 | 1600 | 106 |
| एचएफ 40251010 पीबी | 50 | 3500 के | 80 | 4905 | 5450 | 29.8 | 1600 | 109 |
| एचएफ 40251010 पीबी | 50 | 4000 के | 80 | 4995 | 5550 | 29.8 | 1600 | 111 |
| एचएफ 40251010 पीबी | 50 | 5000 के | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
| एचएफ 40251010 पीबी | 50 | 5700 के | 80 | 5175 | 5750 | 29.8 | 1600 | 115 |
| एचएफ 40251010 पीबी | 50 | 6500 के | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
चिप एलईडी सिल उत्पाद लाभ:
1. अच्छा थर्मल प्रदर्शन और विस्तृत गर्म चैनल।
2. स्थान एक समान है।
3. ऊर्जा की बचत और पर्यावरण संरक्षण, उच्च प्रकाश दक्षता।
4. उच्च चमक, कम प्रकाश क्षय, पॉलिश।
5. प्रयोग करने में आसान और स्थापित करने में आसान।
6. मजबूत एंटीस्टेटिक क्षमता।
5.1 कलर बिनिंग सूचना
चित्र 1: xy कलर स्पेस में परीक्षण डिब्बे का ग्राफ (स्पंदित परीक्षण स्थितियाँ, Tj = 25°C)
CIE1931-एक्स
तालिका 38: TYF CoB कोर रेंज के लिए 2-चरण से 5-चरण MacAdam दीर्घवृत्त रंग बिन परिभाषाएँ
|
नाममात्र सी.सी.टी |
केंद्र बिंदु | प्रमुख अक्ष (ए, बी) |
अंडाकार
रोटेशन एन्जिल, θ |
|||
| एक्स | वाई | 2-चरणीय | 3-कदम | 5 कदम | ||
| 2200 के | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500 के | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700क | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000 के | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500 के | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000 कश्मीर | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000 के | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700 के | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500 कश्मीर | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 तालिका 39: अधिकतम रेटिंग
टेबल 39 के लिए नोट्स:
ध्यान दें: 1. सभी आयाम सहनशीलता ±0.2 मिमी है जब तक कि अन्यथा ध्यान न दिया जाए।2. कैथोड पर टीसी माप बिंदु
अनुशंसित टांका लगाने की स्थिति
मैनुअल सोल्डरिंग के लिए।कृपया लेड-फ्री सोल्डरिंग का उपयोग करें और सोल्डरिंग को सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा।कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान भाग को राल करने के लिए।सोल्डरिंग की अगली प्रक्रिया उत्पाद के होने के बाद की जानी चाहिए
परिवेश के तापमान पर लौटें।सावधानी: तापमान नियंत्रण
उत्पाद पैकिंग और लेबलिंग
