| उत्पत्ति के प्लेस: | शेन्ज़ेन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE,RoHs |
| मॉडल संख्या: | एम36-02एल |
| न्यूनतम आदेश मात्रा: | बातचीत |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1,000,000 पीसीएस/दिन |
| शक्ति: | 30W | चिप सामग्री: | ब्रिजेलक्स |
|---|---|---|---|
| टाइप: | सीओबी एलईडी | आवेदन पत्र: | सीओबी एलईडी दीपक बढ़ता है, बाढ़ का नेतृत्व करता है |
| जीवनकाल: | 50000 घंटे | नाम: | वाणिज्यिक चिप एलईडी कोब |
| प्रमुखता देना: | रेजिडेंशियल चिप एलईडी कोब,30W 36V चिप एलईडी कोब,ब्रिजेलक्स RA90 चिप एलईडी कोब |
||

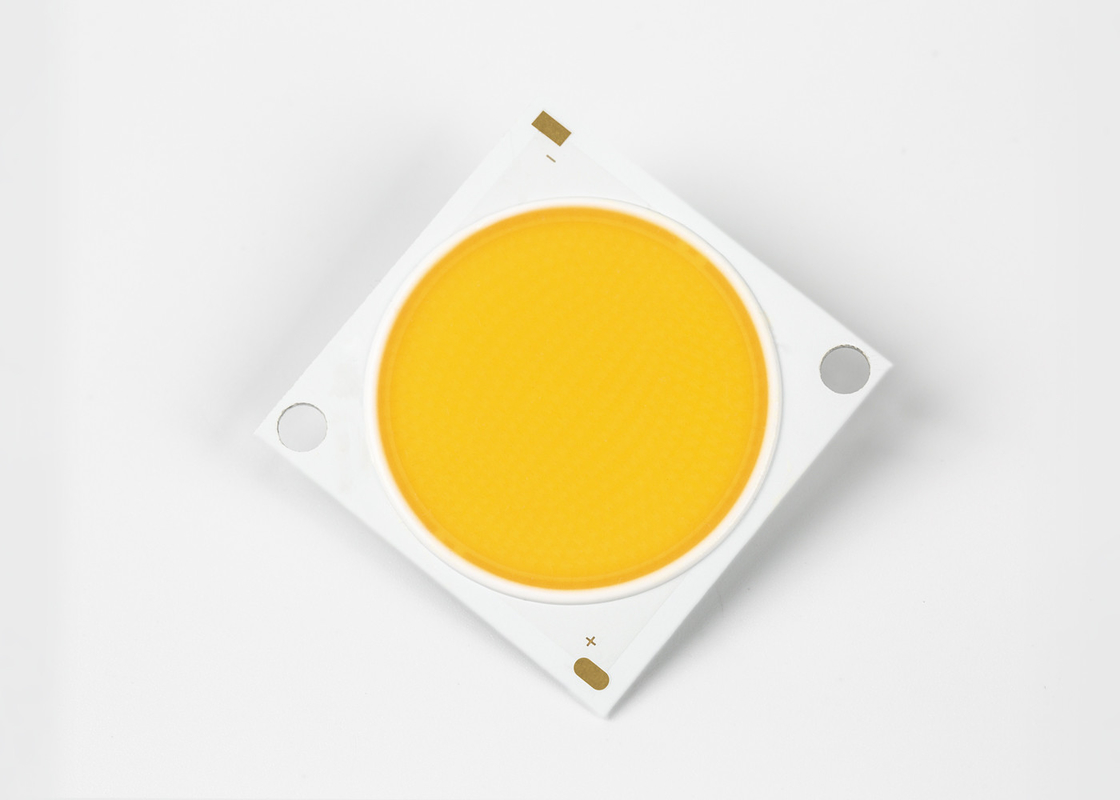

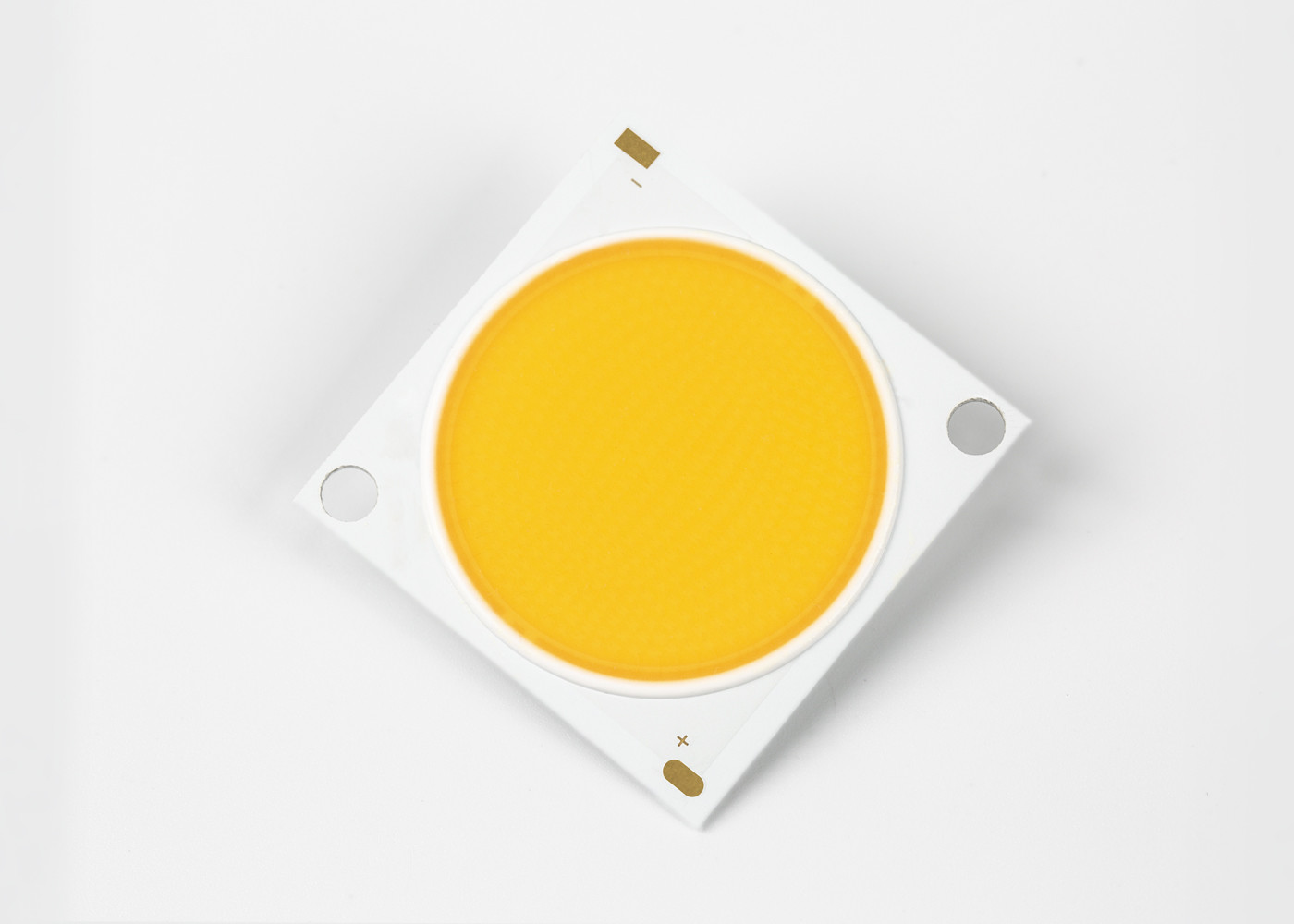

30W 36V रेजिडेंशियल कमर्शियल लाइट हाई पावर इंडोर एलईडी चिप्स COB LED ब्रिजेलक्स RA90
• 3000K, 80CRI के लिए विशिष्ट 155 lm/W की प्रभावकारिता
• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत
• समान, उच्च गुणवत्ता वाली रोशनी
• न्यूनतम 70, 80, और 90 सीआरआई विकल्प
• फैला हुआ थर्मल पथ
• एनर्जी स्टार® / एएनएसआई अनुरूप कलर बिनिंग
2, 3 और 5 एसडीसीएम मानक के साथ संरचना
विशेषताएस काहाई पावर कोब एलईडी
1. अच्छा थर्मल प्रदर्शन और विस्तृत गर्म चैनल।
2. स्थान एक समान है।
3. ऊर्जा की बचत और पर्यावरण संरक्षण, उच्च प्रकाश दक्षता।
4. उच्च चमक, कम प्रकाश क्षय, पॉलिश।
5. प्रयोग करने में आसान और स्थापित करने में आसान।
6. मजबूत एंटीस्टेटिक क्षमता।
टीवायएफ एमएल सीरीज एलईडी सरणियों के लिए भाग संख्या पदनाम इस प्रकार समझाया गया है:
|
भाग संख्या |
विशिष्ट शक्ति (डब्ल्यू) | नाममात्र सीसीटी (के) |
सीआरआई |
न्यूनतम स्पंदित फ्लक्स (एलएम) | विशिष्ट स्पंदित फ्लक्स (एलएम) | विशिष्ट वोल्टेज (वी) | नाममात्र वर्तमान (एमए) | विशिष्ट प्रभावकारिता (एलएम/डब्ल्यू) |
| CL25171210P430E * 7 | 30.6 | 3000 के | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 के | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E * 7 | 30.6 | 4000 के | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E * 7 | 30.6 | 5000 के | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E * 7 | 30.6 | 5700 के | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 के | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 के | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 के | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 के | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 के | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 के | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000 के | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 के | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 के | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 के | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 के | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E * 9 | 30.6 | 3000 के | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 के | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E * 9 | 30.6 | 4000 के | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E * 9 | 30.6 | 5000 के | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 के | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 कलर बिनिंग सूचना
चित्र 1: xy कलर स्पेस में परीक्षण डिब्बे का ग्राफ (स्पंदित परीक्षण स्थितियाँ, Tj = 25°C)
CIE1931-एक्स
तालिका 38: TYF CoB कोर रेंज के लिए 2-चरण से 5-चरण MacAdam दीर्घवृत्त रंग बिन परिभाषाएँ
|
नाममात्र सी.सी.टी |
केंद्र बिंदु | प्रमुख अक्ष (ए, बी) |
अंडाकार
रोटेशन एन्जिल, θ |
|||
| एक्स | वाई | 2-चरणीय | 3-कदम | 5 कदम | ||
| 2200 के | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500 के | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700क | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000 के | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500 के | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000 कश्मीर | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000 के | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700 के | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500 कश्मीर | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
टेबल 39 के लिए नोट्स:
ध्यान दें: 1. सभी आयाम सहनशीलता ±0.2 मिमी है जब तक कि अन्यथा ध्यान न दिया जाए।2. कैथोड पर टीसी माप बिंदु
अनुशंसित टांका लगाने की स्थिति
मैनुअल सोल्डरिंग के लिए।कृपया लेड-फ्री सोल्डरिंग का उपयोग करें और सोल्डरिंग को सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा।कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान भाग को राल करने के लिए।सोल्डरिंग की अगली प्रक्रिया उत्पाद के होने के बाद की जानी चाहिए
परिवेश के तापमान पर लौटें।सावधानी: तापमान नियंत्रण
