| उत्पत्ति के प्लेस: | शेन्ज़ेन |
|---|---|
| ब्रांड नाम: | TYF |
| प्रमाणन: | CE,RoHs |
| मॉडल संख्या: | M36-02L |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | बातचीत योग्य |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | डी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1,000,000 पीसीएस / दिन |
| पावर: | 50W, 30w | चिप सामग्री: | Bridgelux |
|---|---|---|---|
| प्रकार: | ढेला के नेतृत्व में | आवेदन: | COB एलईडी बढ़ने दीपक |
| उत्पाद का नाम: | ढेला के नेतृत्व में | जिंदगी: | 50000Hours |
| प्रमुखता देना: | उच्च शक्ति एलईडी चिप,एलईडी लाइट चिप्स |
||

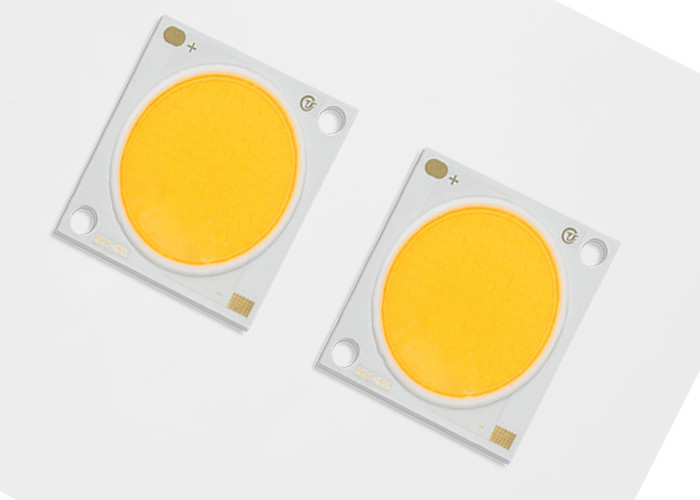

30 w 50 w रेसिडेंशियल हाई पावर एलुमिनाई बेस इनडोर एलईडी चिप्स का नेतृत्व करता है
• 3000K, 80CRI के लिए 128 एलएम / डब्ल्यू ठेठ की प्रभावकारिता
• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत
• समान, उच्च गुणवत्ता वाली रोशनी
• न्यूनतम 70, 80 और 90 CRI विकल्प
• स्थिर थर्मल पथ
• ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विपक्ष
2, 3 और 5 एसडीसीएम मानक के साथ संरचना
• गरमागरम, हलोजन की तुलना में अधिक ऊर्जा कुशल
और फ्लोरोसेंट लैंप
• हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन
• मोर्चे पर उत्पाद श्रृंखला और कंपनी का लोगो
• RoHS कॉम्प्लाइंट
TYF ML श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:
भाग संख्या | विशिष्ट शक्ति (W) | नाममात्र का सीसीटी (के) | सीआरआई | न्यूनतम स्पंदित फ्लक्स (एलएम) | विशिष्ट स्पंदित फ्लक्स (एलएम) | विशिष्ट वोल्टेज (V) | नाममात्र वर्तमान (mA) | विशिष्ट प्रभावकारिता (एलएम / डब्ल्यू) |
| CL25171210P430E * 7 | 30.6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E * 7 | 30.6 | 3500 के | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E * 7 | 30.6 | 4000 के | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E * 7 | 30.6 | 5000 के | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E * 7 | 30.6 | 5700 के | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E * 7 | 30.6 | 6500 के | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E * 8 | 30.6 | 2200 के | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E * 8 | 30.6 | 2700 के | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E * 8 | 30.6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E * 8 | 30.6 | 3500 के | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E * 8 | 30.6 | 4000 के | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E * 8 | 30.6 | 5000 के | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E * 8 | 30.6 | 5700 के | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E * 8 | 30.6 | 6500 के | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E * 9 | 30.6 | 2200 के | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E * 9 | 30.6 | 2700 के | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E * 9 | 30.6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E * 9 | 30.6 | 3500 के | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E * 9 | 30.6 | 4000 के | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E * 9 | 30.6 | 5000 के | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E * 9 | 30.6 | 5700 के | 90 | 3728 | 4008 | 34 | 900 | 131 |
भाग संख्या | विशिष्ट शक्ति (W) | नाममात्र का सीसीटी (के) | सीआरआई | न्यूनतम स्पंदित फ्लक्स (एलएम) | विशिष्ट स्पंदित फ्लक्स (एलएम) | विशिष्ट वोल्टेज (V) | नाममात्र वर्तमान (mA) | विशिष्ट प्रभावकारिता (एलएम / डब्ल्यू) |
| CL36241216P430E * 7 | 49.0 | 3000 K | 70 | 7291 | 7840 | 34 | 1440 | 160 |
| CL36241216P435E * 7 | 49.0 | 3500 के | 70 | 7428 | 7987 | 34 | 1440 | 163 |
| CL36241216P440E * 7 | 49.0 | 4000 के | 70 | 7519 | 8085 | 34 | 1440 | 165 |
| CL36241216P450E * 7 | 49.0 | 5000 के | 70 | 7610 | 8183 | 34 | 1440 | 167 |
| CL36241216P457E * 7 | 49.0 | 5700 के | 70 | 7701 | 8281 | 34 | 1440 | 169 |
| CL36241216P465E * 7 | 49.0 | 6500 के | 70 | 7610 | 8183 | 34 | 1440 | 167 |
| CL36241216P422E * 8 | 49.0 | 2200 के | 80 | 6061 | 6517 | 34 | 1440 | 133 |
| CL36241216P427E * 8 | 49.0 | 2700 के | 80 | 6517 | 7007 | 34 | 1440 | 143 |
| CL36241216P430E * 8 | 49.0 | 3000 K | 80 | 6836 | 7350 | 34 | 1440 | 150 |
| CL36241216P435E * 8 | 49.0 | 3500 के | 80 | 6927 | 7448 | 34 | 1440 | 152 |
| CL36241216P440E * 8 | 49.0 | 4000 के | 80 | 7018 | 7546 | 34 | 1440 | 154 |
| CL36241216P450E * 8 | 49.0 | 5000 के | 80 | 7154 | 7693 | 34 | 1440 | 157 |
| CL36241216P457E * 8 | 49.0 | 5700 के | 80 | 7199 | 7742 | 34 | 1440 | 158 |
| CL36241216P465E * 8 | 49.0 | 6500 के | 80 | 7154 | 7693 | 34 | 1440 | 157 |
| CL36241216P422E * 9 | 49.0 | 2200 के | 90 | 5195 | 5586 | 34 | 1440 | 114 |
| CL36241216P427E * 9 | 49.0 | 2700 के | 90 | 5560 | 5978 | 34 | 1440 | 122 |
| CL36241216P430E * 9 | 49.0 | 3000 K | 90 | 5833 | 6272 | 34 | 1440 | 128 |
| CL36241216P435E * 9 | 49.0 | 3500 के | 90 | 6015 | 6468 | 34 | 1440 | 132 |
| CL36241216P440E * 9 | 49.0 | 4000 के | 90 | 6061 | 6517 | 34 | 1440 | 133 |
| CL36241216P450E * 9 | 49.0 | 5000 के | 90 | 6106 | 6566 | 34 | 1440 | 134 |
| CL36241216P457E * 9 | 49.0 | 5700 के | 90 | 6151 | 6615 | 34 | 1440 | 135 |
5.1 रंग जानकारी
चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)
CIE1931-x
तालिका 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए
नाममात्र CCT | केंद्र बिंदु | मुख्य अक्ष (ए, बी) | अंडाकार रोटेशन एन्जिल, θ | |||
| एक्स | Y | 2-चरणीय | 3-चरण | 5 कदम | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 के | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000 कश्मीर | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500 कश्मीर | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 तालिका 39: अधिकतम रेटिंग
तालिका 39 के लिए नोट्स:
नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो। 2. कैथोड पर टीसी माप बिंदु
सिफारिश किए गए संस्थापन नियम
मैनुअल सोल्डरिंग के लिए। कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा
तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा। कोई बाहरी बल लागू नहीं किया जाएगा
टांका लगाने के दौरान राल भाग में। उत्पाद के बाद टांका लगाने की अगली प्रक्रिया को पूरा किया जाना चाहिए
परिवेश के तापमान पर लौटें। चेतावनी: तापमान नियंत्रण
उत्पाद पैकिंग और लेबलिंग
