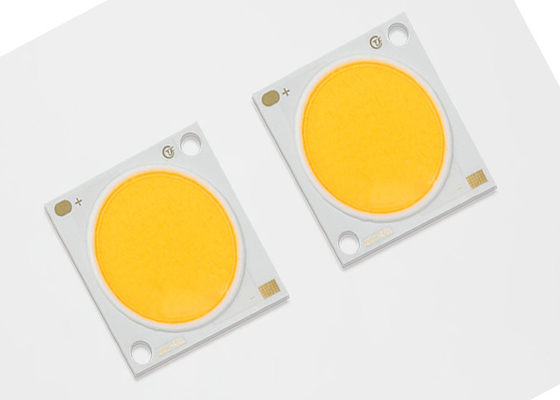

10w 15w स्पोर्ट लाइट Par लाइट हाई पावर एलईडी चिप्स LM80 पास M15-02L

10w 15w स्पोर्ट लाइट Par लाइट हाई पावर एलईडी चिप्स LM80 पास M15-02L
10w 15w स्पोर्ट लाइट Par लाइट हाई पावर एलईडी चिप्स LM80 पास M15-02L

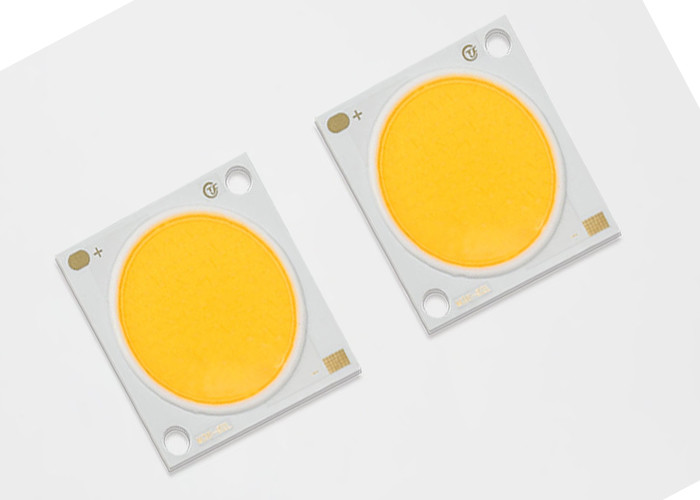

बड़ी छवि :  10w 15w स्पोर्ट लाइट Par लाइट हाई पावर एलईडी चिप्स LM80 पास M15-02L

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: TYF
प्रमाणन: CE,RoHs
मॉडल संख्या: M15-02L
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiable
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: डी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1,000,000 पीसीएस / दिन

10w 15w स्पोर्ट लाइट Par लाइट हाई पावर एलईडी चिप्स LM80 पास M15-02L

वर्णन
पावर: 10 डब्ल्यू 15 डब्ल्यू चिप सामग्री: Bridgelux
प्रकार: ढेला के नेतृत्व में आवेदन: COB एलईडी बढ़ने दीपक
उत्पाद का नाम: ढेला के नेतृत्व में जिंदगी: 50000Hours
हाई लाइट:

cob led chip

,

led light chips

10w 15w स्पोर्ट लाइट Par लाइट LM80 COB का नेतृत्व किया

• 3000K, 80CRI के लिए 128 एलएम / डब्ल्यू ठेठ की प्रभावकारिता

• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

• समान, उच्च गुणवत्ता वाली रोशनी

• न्यूनतम 70, 80 और 90 CRI विकल्प

• स्थिर थर्मल पथ

2, 3 और 5 एसडीसीएम मानक के साथ ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विभाजन संरचना

• गरमागरम, हलोजन और फ्लोरोसेंट लैंप की तुलना में अधिक ऊर्जा कुशल

• हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

• मोर्चे पर उत्पाद श्रृंखला और कंपनी का लोगो

• RoHS कॉम्प्लाइंट

TYF ML श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:

मिन। प्रकार। मैक्स। एल एम / डब्ल्यू
पैरामीटर प्रतीक शर्त सीआरआई इकाई
VF = 320mA यदि / टीसी = 25 ℃ / 18 19.2 20.4 / वी
वोल्टेज
चमकदार प्रवाह Φv CCT: 5000-6500K आरए: 80 660 690 - > 110 एलएम (एल एम / डब्ल्यू)
आरए: 70 - - - -
CCT: 4000-4500K आरए: 80 660 690 - > 110
आरए: 70 - - - -
CCT: 2800-3200K आरए: 80 630 660 - > 105
आरए: 70 - - - -

रंग बीनने की जानकारी


चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)

CIE1931-x

तालिका 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए

नाममात्र

CCT

केंद्र बिंदु मुख्य अक्ष (ए, बी)

अंडाकार

रोटेशन एन्जिल, θ

एक्स Y 2-चरणीय 3-चरण 5 कदम
2200K 0.5018 0.4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 के 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000 कश्मीर 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500 कश्मीर 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1


तालिका 39: अधिकतम रेटिंग


तालिका 39 के लिए नोट्स:

  • उच्च धाराओं पर सरणियों को प्रेरित करें हालांकि लुमेन रखरखाव कम हो सकता है।
  • अधिकतम तापमान नीचे जंक्शन तापमान बनाए रखने के लिए उचित वर्तमान व्युत्पन्न देखा जाना चाहिए
  • यदि पीक ऑन-टाइम प्रति चक्र cycle1ms है और ड्यूटी चक्र ≤10% है, तो पाइस्ड ऑपरेशन के साथ स्पंदित ऑपरेशन, उक्त चोटी के आगे स्पंदित वर्तमान स्वीकार्य है
  • प्रकाश उत्सर्जक डायोड को रिवर्स वोल्टेज में संचालित करने के लिए डिज़ाइन नहीं किया गया है और इस स्थिति के तहत प्रकाश का उत्पादन नहीं करेगा। केवल संदर्भ के लिए प्रदान की गई अधिकतम रेटिंग।

नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो। 2. कैथोड पर टीसी माप बिंदु

सिफारिश किए गए संस्थापन नियम

मैनुअल सोल्डरिंग के लिए। कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा

तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा। कोई बाहरी बल लागू नहीं किया जाएगा

टांका लगाने के दौरान राल भाग में। उत्पाद के बाद टांका लगाने की अगली प्रक्रिया को पूरा किया जाना चाहिए

परिवेश के तापमान पर लौटें। चेतावनी: तापमान नियंत्रण

उत्पाद पैकिंग और लेबलिंग
