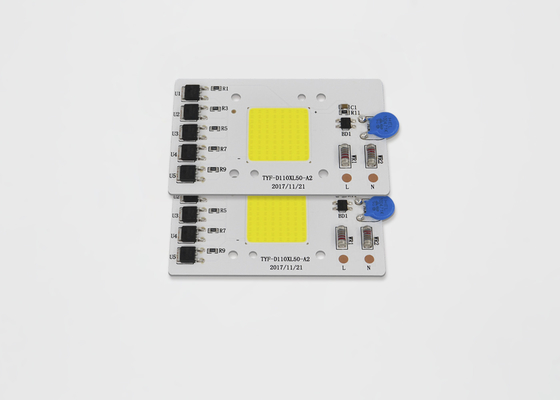

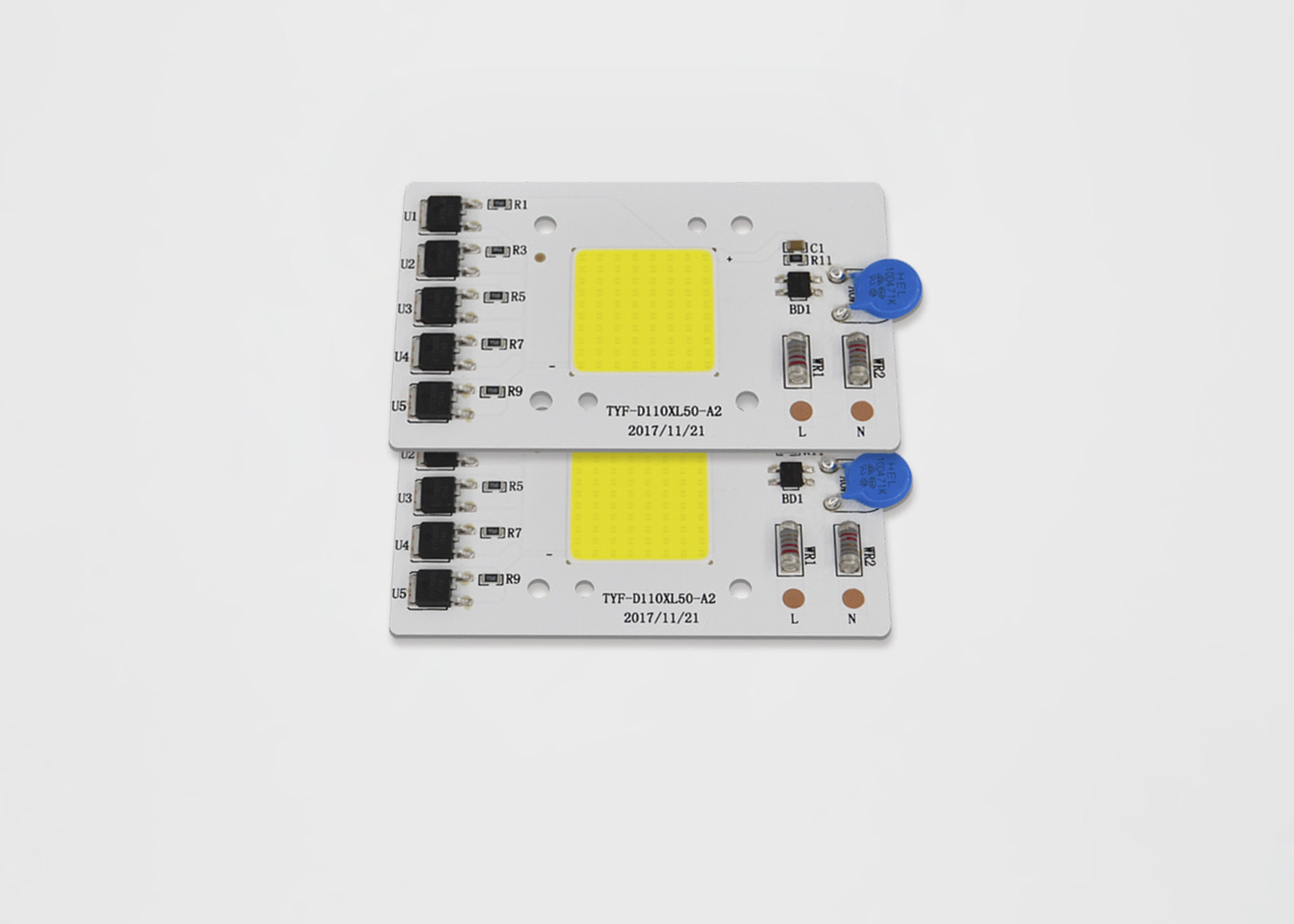

प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर एसी एलईडी मॉड्यूल डायरेक्ट इनपुट फुल स्पेक्ट्रम नहीं

प्रमाणन
चीन Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. प्रमाणपत्र
चीन Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. प्रमाणपत्र
ग्राहक समीक्षा
इन TYF पूर्ण स्पेक्ट्रम एलईड ने एक तुलनीय प्रकाश के लिए मेरे $ 50 को बचाया और PPF वास्तव में उच्च है।

—— दे एंथोनी जोस

मैं अब ऑनलाइन चैट कर रहा हूँ

प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर एसी एलईडी मॉड्यूल डायरेक्ट इनपुट फुल स्पेक्ट्रम नहीं

प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर एसी एलईडी मॉड्यूल डायरेक्ट इनपुट फुल स्पेक्ट्रम नहीं
प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर एसी एलईडी मॉड्यूल डायरेक्ट इनपुट फुल स्पेक्ट्रम नहीं

बड़ी छवि :  प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर एसी एलईडी मॉड्यूल डायरेक्ट इनपुट फुल स्पेक्ट्रम नहीं

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TYF
प्रमाणन: CE CB ROHS
मॉडल संख्या: D5284
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiable
पैकेजिंग विवरण: क्राफ्ट पेपर बॉक्स
प्रसव के समय: 20 कार्यदिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 10000 टुकड़े

प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर एसी एलईडी मॉड्यूल डायरेक्ट इनपुट फुल स्पेक्ट्रम नहीं

वर्णन
आदर्श: TYF D5284 भाग संख्या: D5284C2023E0DA30582
मंद: 52 * 84mm वोल्ट: 220 / 230V
वाट क्षमता: 50W रंग: गुलाबी
पीएफ: > 0.9 THD: 35%
मंद: नहीं
हाई लाइट:

high power led module

,

waterproof led module

प्लांट ग्रो लाइट डायोड के लिए कोई ड्राइवर 20W 30W 50W 110V / 220V 230V डायरेक्ट इनपुट 50W 380-840nm फुल स्पेक्ट्रम AC COB LED Ch

  • सीधे एसी लाइन वोल्टेज से जोड़ता है
  • उच्च शक्ति दक्षता और कारक
  • लंबे जीवन समय
  • सरल बीओएम
  • रोष शिकायत
  • लाइन वोल्टेज विनियमन
  • आसान विधानसभा
  • लीड फ्री प्रोडक्ट

जन्म तिथि
एक्स 1 X2-X5 X6 X7-X8 एक्स 9-X10 X11-X12 X13X14 X15X16 X17 एक्स 18 x19 X20 X21X22
उत्पाद कोड

ग्राहक

कोड

आईसी कोड

शक्ति

कोड

वोल्टेज कोड

सीरियल न्यूम।

एलईडी

कोड

CCT

कोड

SDCM CRI कोड luminance साल महीना

धारावाहिक

अंक।

मॉड्यूल कोड केस कोड सीरियल न्यूम।

सीरियल न्यूम।

1) उत्पाद कोड: C = क्लाइंट मॉड्यूल D = स्व मॉड्यूल

2) ग्राहक कोड और मॉड्यूल कोड: यदि Client = C तो ग्राहक कोड के लिए 4 अंक स्वयं मॉड्यूल कोड के लिए

3) आईसी कोड: आईसी के लिए एक चरित्र

4) पावर कोड:

पावर कोड
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 कश्मीर

5) वोल्टेज कोड: 11 = 110 वी, 12 = 120 वी, 22 = 220 वी, 23 = 230 वी

6) सीसीटी कोड

सीसीटी कोड (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65

गुणसूत्र बिन

TYF अपने गुणात्मक बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K की सीसी रेंज के लिए प्रत्येक एएनएसआई चतुष्कोण के लिए, TYF 5 डिब्बे और 3 डिब्बे प्रदान करता है।

चित्रा 4-1-1 क्रोमैटिकिटी बिन

तालिका 4-1-2 5 चरण डिब्बे

CCT कदम Cx cy थीटा
2700K 5 0.4578 0.4101 0.०१,३५० 0.००,७०० 53.70
3000K 5 0.4338 0.403 0.०१,३९० 0.००,६८० 53.22
3500K 5 0.4073 0.3917 0.०१,५४५ 0.००,६९० 54.00
4000 कश्मीर 5 0.3818 0.3797 0.०१,५६५ 0.००,६७० 53.72
5000K 5 0.3447 0.3553 0.०१,३७० 0.००,५९० 59.62
5700K 5 0.3287 0.3417 0.०१,२४३ 0.००,५३३ 59.09
6000 K 5 0.3123 0.3282 0.०१,११५ 0.००,४७५ 58.57

तालिका 4--1-3 3 स्टेप डिब्बे

CCT कदम Cx cy थीटा
2700K 3 0.4578 0.4101 0.००,८१० 0.००,४२० 53.70
3000K 3 0.4338 0.403 0.००,८३४ 0.००,४०८ 53.22
3500K 3 0.4073 0.3917 0.००,९२७ 0.००,४१४ 54.00
4000 कश्मीर 3 0.3818 0.3797 0.००,९३९ 0.००,४०२ 53.72
5000K 3 0.3447 0.3553 0.००,८२२ 0.००,३५४ 59.62
5700K 3 0.3287 0.3417 0.००,७४६ 0.००,३२० 59.09
6000 K 3 0.3123 0.3282 0.००,६६९ 0.००,२८५ 58.57

ठेठ इलेक्ट्रिकल और ऑप्टिकल घटता

चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टी = 25 ℃

चित्रा 4-2-2 सापेक्ष चमकदार प्रवाह बनाम वोल्टेज, टी = 25 ℃

चित्रा 4-2-3 दीप्तिमान पैटर्न, T a = 25 ℃

मद प्रतीक यूनिट विशिष्ट मूल्य
इनपुट वोल्टेज विन वी 230
आगत बहाव अगर एमए 236.2
कार्यकारी आवृति एफ हर्ट्ज 50/60
निवेश शक्ति पी डब्ल्यू 49.49
शक्ति तत्व पीएफ % 0.911
टोटल हार्मोनिक डिस्टोर्शन THD % 45.7%
मंद प्रकार RNA □ TRIAC M PWM V 0-10V □ डाली X DMX □ स्मार्ट □ अन्य
वृद्धि की क्षमता बनाम के। वी 1
इलेक्ट्रिक स्ट्रेंथ (एसी) ve के। वी 1.5
ऑपरेटिंग / केस तापमान टा / टीसी 25/85
एलईडी पैरामीटर्स COB
चमकदार प्रवाह Φv एलएम 4680.9
चमकदार क्षमता ηv एल एम / डब्ल्यू 94.57
रंग का तापमान CCT कश्मीर 6381
रंग प्रतिपादन सूचकांक रा / CRI % 70.2 / 59.0
प्रकाश वितरण - -
देखने का कोण 2 1/2 डिग्री। -

ध्यान दें:

1) ऑपरेटिंग वोल्टेज अधिकतम वोल्टेज को इंगित नहीं करता है जिसका उपयोग ग्राहक करते हैं लेकिन इसका मतलब है कि प्रत्येक देश की वोल्टेज भिन्नता दर के अनुसार सहनीय वोल्टेज। यह सिफारिश की जाती है कि मिलाप पैड का तापमान 85 ℃ से नीचे होना चाहिए।

2) रंग के डिब्बे क्षणिक ऑपरेशन में परिभाषित किए गए हैं।

3) हमारे परीक्षक में माप की सहिष्णुता +v +/- 10% और रा +/- 2 है।

4) बिजली अपव्यय पर% 5% का सहिष्णुता।

5) outputv एक एकीकृत क्षेत्र के साथ मापा जाने वाला कुल चमकदार प्रवाह उत्पादन है।

6) IEC61000-4-5 के अनुसार वृद्धि की क्षमता।

7) वेरिएंट मॉड्यूल पैरामीटर्स कृपया संदर्भ तालिका 2-2 देखें।

टिप्पणियाँ:

1) सभी आयाम मिलीमीटर में हैं। (सहिष्णुता: dimensions 0.2 मिमी)

2) वेतनमान: कोई नहीं

ध्यान दें:

1) TYF ऑप्टो। डीओबी मॉड्यूल को जंक्शन तापमान को अधिकतम जंक्शन तापमान युक्ति के तहत रखने की सिफारिश की जाती है। (तालिका 2-4)।

एलईडी लीड तापमान और आईसी शीर्ष मामले का तापमान थर्मोकपल के साथ मापा जाता है। एलईडी और आईसी एकेशन तापमानों का अनुसरण सूत्रों के अनुसार किया जा सकता है।

Ts_max = Tj_max-R -j-s * Pd

उदाहरण के लिए:

यदि एलईडी लीड तापमान और आईसी शीर्ष मामले का तापमान 90 ℃ है तो एलईडी जंक्शन तापमान

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / डब्ल्यू * 1 डब्ल्यू = 102 ℃

और आईसी जंक्शन तापमान

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / डब्ल्यू * 2 डब्ल्यू = 120 ℃

DOB (AC-COB) सौंपने की सिलिकॉन राल

टीआईएफ ऑप्टो। एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। बुलबुला बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पादों, बाहर के दबाव को रोकने के लिए, अलग-अलग बुलबुला बैग का चयन करें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत और सील किया जाएगा, जैसा कि में दिखाया गया निम्नलिखित।

1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग

2) ट्रे स्टैक और टैपिंग, XX एलईडी मॉड्यूल ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक बॉक्स के ऊपर ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें

3) सील पैकिंग
