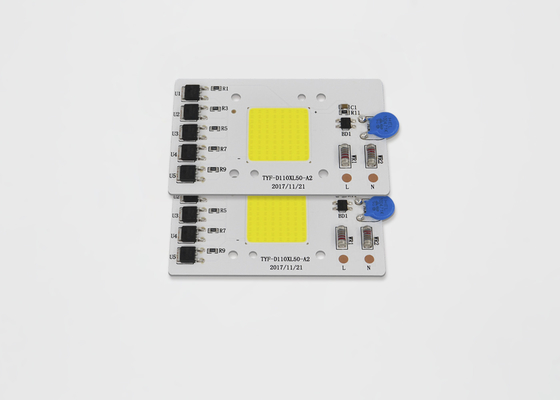

बोर्ड पर चिप 220V 230V 110V AC 20W 30W 50W एलईडी मॉड्यूल फ्लड लाइट 3000K 4000K 6000K

प्रमाणन
चीन Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. प्रमाणपत्र
चीन Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. प्रमाणपत्र
ग्राहक समीक्षा
इन TYF पूर्ण स्पेक्ट्रम एलईड ने एक तुलनीय प्रकाश के लिए मेरे $ 50 को बचाया और PPF वास्तव में उच्च है।

—— दे एंथोनी जोस

मैं अब ऑनलाइन चैट कर रहा हूँ

बोर्ड पर चिप 220V 230V 110V AC 20W 30W 50W एलईडी मॉड्यूल फ्लड लाइट 3000K 4000K 6000K

बोर्ड पर चिप 220V 230V 110V AC 20W 30W 50W एलईडी मॉड्यूल फ्लड लाइट 3000K 4000K 6000K
बोर्ड पर चिप 220V 230V 110V AC 20W 30W 50W एलईडी मॉड्यूल फ्लड लाइट 3000K 4000K 6000K

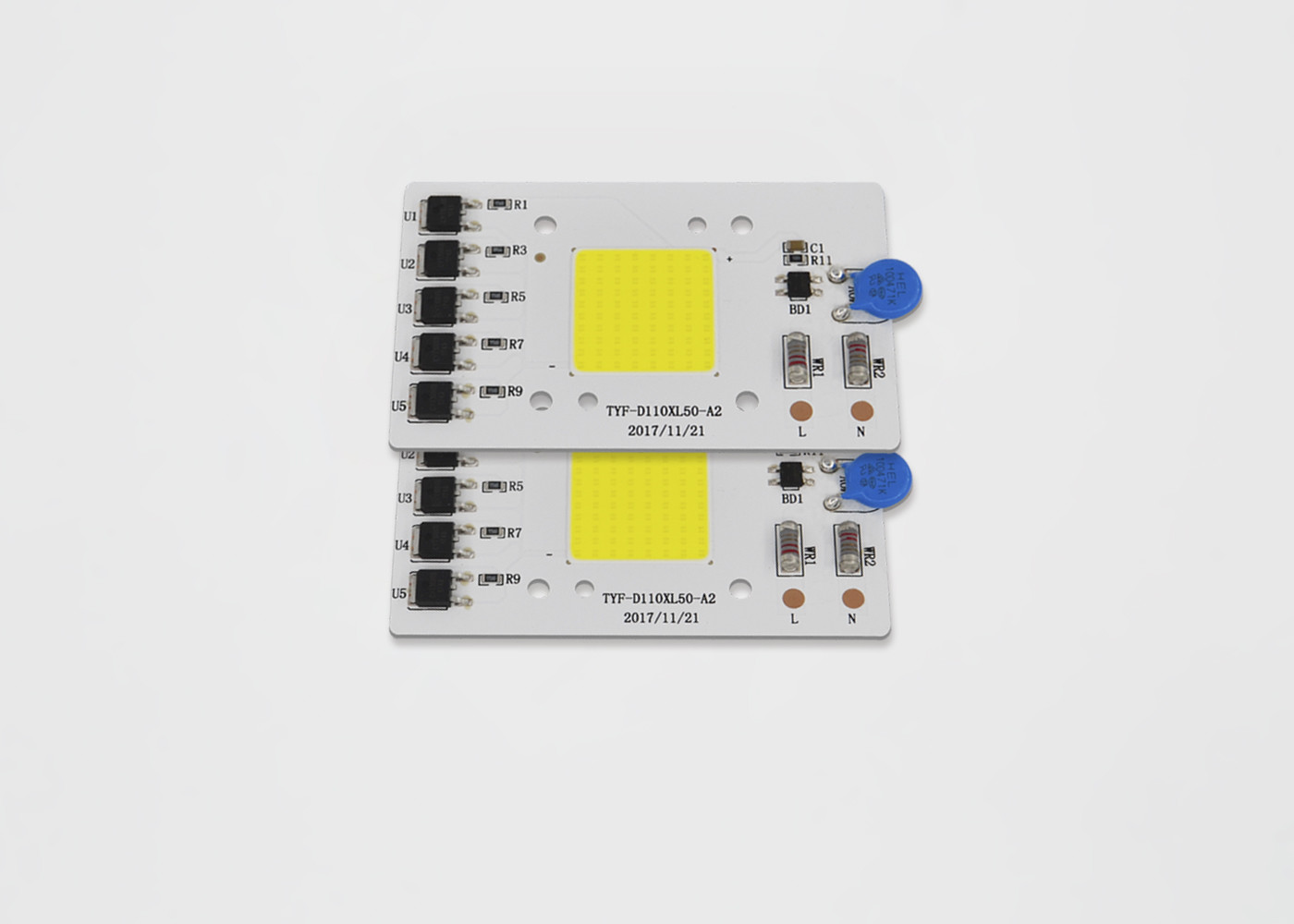

बड़ी छवि :  बोर्ड पर चिप 220V 230V 110V AC 20W 30W 50W एलईडी मॉड्यूल फ्लड लाइट 3000K 4000K 6000K

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TYF
प्रमाणन: CE CB ROHS
मॉडल संख्या: D5284
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiable
पैकेजिंग विवरण: क्राफ्ट पेपर बॉक्स
प्रसव के समय: 20 कार्यदिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 10000 टुकड़े

बोर्ड पर चिप 220V 230V 110V AC 20W 30W 50W एलईडी मॉड्यूल फ्लड लाइट 3000K 4000K 6000K

वर्णन
आदर्श: TYF D5284 भाग संख्या: D5284C2023E0DA30582
मंद: 52 * 84mm वोल्ट: 220 / 230V
वाट क्षमता: 50W CCT: 6000k
पीएफ: > 0.9 THD: 35%
मंद: नहीं
हाई लाइट:

high power led module

,

waterproof led module

1. विवरण

मद का नाम: एलईडी आउटडोर लैंप के लिए एसी सिल मॉड्यूल

उत्पाद प्रकार: एसी मॉड्यूल

वोल्टेज: 110V / 220v

उत्पत्ति के प्लेस: शेन्ज़ेन, चीन

मॉडल: TYF D5284

MOQ: 100 टुकड़े

1.1 उत्पाद सुविधाएँ

  • सीधे एसी लाइन वोल्टेज से जोड़ता है
  • उच्च शक्ति दक्षता और कारक
  • लंबे जीवन समय
  • सरल बीओएम
  • रोष शिकायत
  • लाइन वोल्टेज विनियमन
  • आसान विधानसभा

2. आवेदन:

3. इलेक्ट्रिकल और ऑप्टिकल विशेषताओं (टा = 25 ) तालिका 2-1

मद प्रतीक यूनिट TYPICAL मान
इनपुट वोल्टेज विन वी 230
आगत बहाव अगर एमए 236.2
कार्यकारी आवृति एफ हर्ट्ज 50/60
निवेश शक्ति पी डब्ल्यू 49.49
शक्ति तत्व पीएफ % 0.911
टोटल हार्मोनिक डिस्टोर्शन THD % 45.7%
मंद प्रकार RNA □ TRIAC M PWM V 0-10V □ डाली X DMX □ स्मार्ट □ अन्य
वृद्धि की क्षमता बनाम के। वी 1
इलेक्ट्रिक स्ट्रेंथ (एसी) ve के। वी 1.5
ऑपरेटिंग / केस तापमान टा / टीसी 25/85
एलईडी पैरामीटर्स COB
चमकदार प्रवाह Φv एलएम 4680.9
चमकदार क्षमता ηv एल एम / डब्ल्यू 94.57
रंग का तापमान CCT कश्मीर 6381
रंग प्रतिपादन सूचकांक रा / CRI % 70.2 / 59.0
प्रकाश वितरण - -
देखने का कोण 2 1/2 डिग्री। -

3.1 निरपेक्ष अधिकतम रेटिंग (टा = 25 ) तालिका 2-4

मद प्रतीक यूनिट मूल्य
शक्ति का अपव्यय पी.डी. डब्ल्यू 52.5
एसी करंट (RMS) अगर एमए 248.5
एसी वोल्टेज (RMS) विन वी 220 ~ 240
एलईडी जंक्शन तापमान TJ-एलईडी 120
आईसी जंक्शन तापमान TJ-आईसी 150
आईसी तापमान के शीर्ष आईसी tp 100
एलईडी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) Rthj-s ℃ / डब्ल्यू 20
आईसी थर्मल प्रतिरोध (जंक्शन / सोल्डरिंग पॉइंट) Rthj-s ℃ / डब्ल्यू 40
परिचालन तापमान सेवा मेरे -20 ~ + 85
भंडारण तापमान टी -40 ~ + 100
ESD संवेदनशीलता (HBM) Vesd के। वी ± 2
टांका लगाने का तापमान (प्रवाह) Tsld -
टांका लगाने का तापमान (हाथ) Tsld 350 3 एस

4. ऑप्टिकल गुण

4.1 क्रोमैटिसिटी डिब्बे

TYF अपने गुणात्मक बिन संरचना के लिए ANSI C78.377A मानक का अनुपालन करता है। 2700K से 6500K की सीसी रेंज के लिए प्रत्येक एएनएसआई चतुष्कोण के लिए, TYF 5 डिब्बे और 3 डिब्बे प्रदान करता है।

चित्रा 4-1-1 क्रोमैटिकिटी बिन

तालिका 4-1-2 5 चरण डिब्बे

CCT कदम Cx cy थीटा
2700K 5 0.4578 0.4101 0.०१,३५० 0.००,७०० 53.70
3000K 5 0.4338 0.403 0.०१,३९० 0.००,६८० 53.22
3500K 5 0.4073 0.3917 0.०१,५४५ 0.००,६९० 54.00
4000 कश्मीर 5 0.3818 0.3797 0.०१,५६५ 0.००,६७० 53.72
5000K 5 0.3447 0.3553 0.०१,३७० 0.००,५९० 59.62
5700K 5 0.3287 0.3417 0.०१,२४३ 0.००,५३३ 59.09
6000 K 5 0.3123 0.3282 0.०१,११५ 0.००,४७५ 58.57

तालिका 4--1-3 3 स्टेप डिब्बे

CCT कदम Cx cy थीटा
2700K 3 0.4578 0.4101 0.००,८१० 0.००,४२० 53.70
3000K 3 0.4338 0.403 0.००,८३४ 0.००,४०८ 53.22
3500K 3 0.4073 0.3917 0.००,९२७ 0.००,४१४ 54.00
4000 कश्मीर 3 0.3818 0.3797 0.००,९३९ 0.००,४०२ 53.72
5000K 3 0.3447 0.3553 0.००,८२२ 0.००,३५४ 59.62
5700K 3 0.3287 0.3417 0.००,७४६ 0.००,३२० 59.09
6000 K 3 0.3123 0.3282 0.००,६६९ 0.००,२८५ 58.57

4.2 विशिष्ट विद्युत और ऑप्टिकल घटता

चित्रा 4-2-1 सापेक्ष शक्ति बनाम वोल्टेज, टी = 25 ℃

चित्रा 4-2-2 सापेक्ष चमकदार प्रवाह बनाम वोल्टेज, टी = 25 ℃

चित्रा 4-2-3 दीप्तिमान पैटर्न, T a = 25 ℃

मुख्य विनिर्देश / विशेष सुविधाएँ:

1. सीधे एसी लाइन पर ड्राइव करें वोल्ट: 120 / 230V, कोई एसी / डीसी ड्राइवर नहीं

2. OTR, OVP, OCP, सर्ज क्षमता, 1000V के साथ

3. उच्च पीएफ, सीई / उल प्रमाणपत्र

4. अच्छा रंग स्थिरता, उच्च CRI

5. परिवेश तापमान: -20-50 ℃, मामले का तापमान: <70 ℃

6. छोटे आकार, लचीले डिजाइन, पीसीबी आकार, सीसीटी, बिजली, ग्राहक की इच्छाओं के अनुसार अनुकूलित किया जा सकता है।

7. लाइफ टाइम> 30,000 घंटे

6. पैकेजिंग

टीआईएफ ऑप्टो। एलईडी मॉड्यूल उत्पादों, प्लास्टिक ट्रे में पैक, विभिन्न आकार के अनुसार, XX पीसी प्रत्येक प्लास्टिक ट्रे, जैसा कि निम्नलिखित में दिखाया गया है। बुलबुला बैग में पैक किए गए प्लास्टिक बॉक्स के बिना उत्पादों, बाहर के दबाव को रोकने के लिए, अलग-अलग बुलबुला बैग का चयन करें, XX उत्पादों के प्रत्येक पैक में उत्पाद के आकार के अनुसार, पैक किए गए उत्पाद को कार्टन के रूप में संग्रहीत और सील किया जाएगा, जैसा कि में दिखाया गया निम्नलिखित।

1) xx पीसीएस एलईडी मॉड्यूल प्रति ट्रे 4) बॉक्स की जानकारी और पैकिंग

2) ट्रे स्टैक और टैपिंग, XX एलईडी मॉड्यूल

ट्रे और अतिरिक्त 1 डमी ट्रे प्रत्येक के ऊपर

डिब्बा। ट्रे के ऊपर सिलिका जेल (1 प्रत्येक) जोड़ें

3) सील पैकिंग
