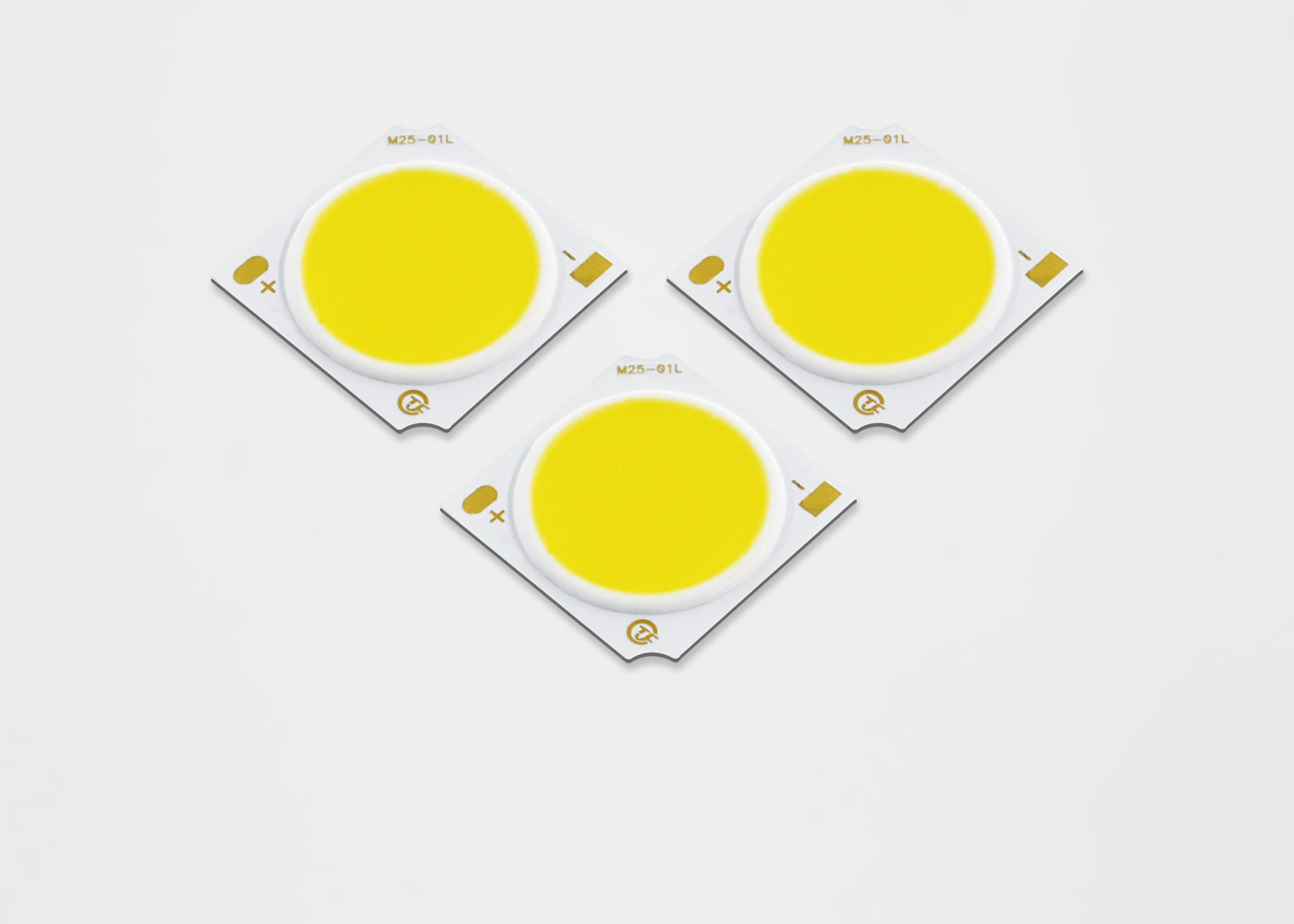

CL25171210P4 30W 160lm / W पॉवर एलईडी कोब, LM80 पनरोक एलईडी चिप को पास किया

CL25171210P4 30W 160lm / W पॉवर एलईडी कोब, LM80 पनरोक एलईडी चिप को पास किया
CL25171210P4 30W 160lm / W पॉवर एलईडी कोब, LM80 पनरोक एलईडी चिप को पास किया

बड़ी छवि :  CL25171210P4 30W 160lm / W पॉवर एलईडी कोब, LM80 पनरोक एलईडी चिप को पास किया

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: TYF
प्रमाणन: CE,RoHs,LM80
मॉडल संख्या: ML25-01L
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiable
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: डी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1,000,000 पीसीएस / दिन

CL25171210P4 30W 160lm / W पॉवर एलईडी कोब, LM80 पनरोक एलईडी चिप को पास किया

वर्णन
पावर: 206 रंग प्रकाश का उत्सर्जन: गर्म सफेद, प्राकृतिक सफेद, शांत सफेद
चिप सामग्री: Bridgelux प्रकार: ढेला के नेतृत्व में
आवेदन: COB एलईडी बढ़ने दीपक उत्पाद का नाम: ढेला के नेतृत्व में
हाई लाइट:

high power led chip

,

led light chips

CL25171210P4 30W 160lm / w नीचे प्रकाश वाणिज्यिक प्रकाश Bridgleux COB LED CHIPS TM80 एलईडी

• 3000K, 80CRI के लिए 155 एलएम / डब्ल्यू की क्षमता

• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

• समान, उच्च गुणवत्ता वाली रोशनी

• न्यूनतम 70, 80 और 90 CRI विकल्प

• स्थिर थर्मल पथ

• ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विपक्ष

2, 3 और 5 एसडीसीएम मानक के साथ संरचना

• गरमागरम, हलोजन की तुलना में अधिक ऊर्जा कुशल

और फ्लोरोसेंट लैंप

• हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

• मोर्चे पर उत्पाद श्रृंखला और कंपनी का लोगो

• RoHS कॉम्प्लाइंट

TYF ML श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:

भाग संख्या विशिष्ट शक्ति (W) नाममात्र का सीसीटी (के) न्यूनतम स्पंदित फ्लक्स (एलएम) विशिष्ट स्पंदित फ्लक्स (एलएम) विशिष्ट वोल्टेज (V) नाममात्र वर्तमान (mA) विशिष्ट प्रभावकारिता (एलएम / डब्ल्यू)
ML13070302P530E * 7 3.1 3000 K 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 के 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 के 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5000 के 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 के 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 के 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 के 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2700 के 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 K 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 के 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 के 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5000 के 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 के 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 के 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 के 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2700 के 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 K 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 के 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 के 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5000 के 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 के 321 357 9.6 320 115

5.1 रंग जानकारी


चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)

CIE1931-x

तालिका 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए

नाममात्र

CCT

केंद्र बिंदु मुख्य अक्ष (ए, बी)

अंडाकार

रोटेशन एन्जिल, θ

एक्स Y 2-चरणीय 3-चरण 5 कदम
2200K 0.5018 0.4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 के 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000 कश्मीर 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500 कश्मीर 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1


6.1 तालिका 39: अधिकतम रेटिंग


तालिका 39 के लिए नोट्स:

  • उच्च धाराओं पर सरणियों को प्रेरित करें हालांकि लुमेन रखरखाव कम हो सकता है।
  • अधिकतम तापमान नीचे जंक्शन तापमान बनाए रखने के लिए उचित वर्तमान व्युत्पन्न देखा जाना चाहिए
  • यदि पीक ऑन-टाइम प्रति चक्र cycle1ms है और ड्यूटी चक्र ≤10% है, तो पाइस्ड ऑपरेशन के साथ स्पंदित ऑपरेशन, उक्त चोटी के आगे स्पंदित वर्तमान स्वीकार्य है।
  • प्रकाश उत्सर्जक डायोड को रिवर्स वोल्टेज में संचालित करने के लिए डिज़ाइन नहीं किया गया है और इस स्थिति के तहत प्रकाश का उत्पादन नहीं करेगा। केवल संदर्भ के लिए प्रदान की गई अधिकतम रेटिंग।

नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो। 2. कैथोड पर टीसी माप बिंदु

8

सिफारिश किए गए संस्थापन नियम

मैनुअल सोल्डरिंग के लिए। कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा

तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा। कोई बाहरी बल लागू नहीं किया जाएगा

टांका लगाने के दौरान राल भाग में। उत्पाद के बाद टांका लगाने की अगली प्रक्रिया की जानी चाहिए

परिवेश के तापमान पर लौटें। चेतावनी: तापमान नियंत्रण

उत्पाद पैकिंग और लेबलिंग
