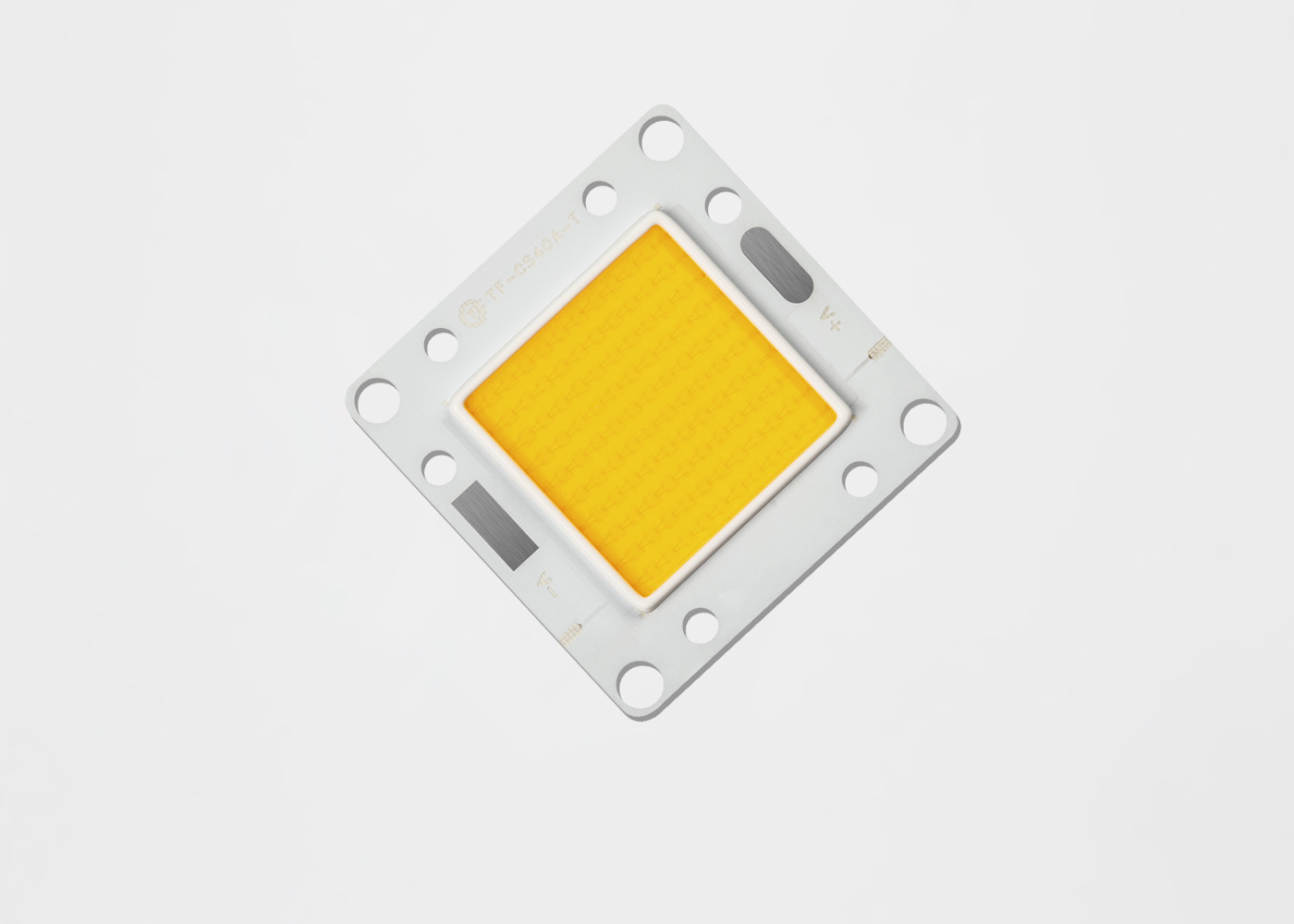

50W 200lm / W हाई पावर कोब एलईडी ब्रिजलक्स हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

50W 200lm / W हाई पावर कोब एलईडी ब्रिजलक्स हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन
50W 200lm / W हाई पावर कोब एलईडी ब्रिजलक्स हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

बड़ी छवि :  50W 200lm / W हाई पावर कोब एलईडी ब्रिजलक्स हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: TYF
प्रमाणन: CE,RoHs
मॉडल संख्या: CS40A
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiable
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: डी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1,000,000 पीसीएस / दिन

50W 200lm / W हाई पावर कोब एलईडी ब्रिजलक्स हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

वर्णन
प्रकार: ढेला के नेतृत्व में चिप सामग्री: Bridgleux
रंग प्रकाश का उत्सर्जन: गर्म सफेद / प्राकृतिक सफेद / शुद्ध सफेद / शांत सफेद / ठंडा सफेद पावर: 50W
आवेदन: ढेला प्रकाश का नेतृत्व किया जिंदगी: 50000 घंटे
हाई लाइट:

cob led module

,

cob led chips

50W 200lm / w Bridgleux LED COB इनडोर आउटडोर LED COB चिप्स LM80

• 3000K, 80CRI के लिए 128 एलएम / डब्ल्यू ठेठ की प्रभावकारिता

• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

• समान, उच्च गुणवत्ता वाली रोशनी

• न्यूनतम 70, 80 और 90 CRI विकल्प

• स्थिर थर्मल पथ

• ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विपक्ष

2, 3 और 5 एसडीसीएम मानक के साथ संरचना

• गरमागरम, हलोजन की तुलना में अधिक ऊर्जा कुशल

और फ्लोरोसेंट लैंप

• हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

• मोर्चे पर उत्पाद श्रृंखला और कंपनी का लोगो

• RoHS कॉम्प्लाइंट

TYF ML श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:

मद संख्या। पी (डब्ल्यू) CCT (कश्मीर) सीआरआई MIN (lm)

मैक्स (एलएम)

वोल्टेज (V) वर्तमान (एमए) (एल एम / डब्ल्यू)
HF40251006PB 30 3000 K 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 के 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 के 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 के 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 के 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 के 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 K 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 के 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 के 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 के 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 के 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 के 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 K 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 के 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 के 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 के 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 के 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 के 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 K 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 के 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 के 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 के 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 के 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 के 80 5085 5650 29.8 1600 113

5.1 रंग जानकारी


चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)

CIE1931-x

तालिका 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए

नाममात्र

CCT

केंद्र बिंदु मुख्य अक्ष (ए, बी)

अंडाकार

रोटेशन एन्जिल, θ

एक्स Y 2-चरणीय 3-चरण 5 कदम
2200K 0.5018 0.4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 के 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000 कश्मीर 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500 कश्मीर 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1


6.1 तालिका 39: अधिकतम रेटिंग


तालिका 39 के लिए नोट्स:

  • उच्च धाराओं पर सरणियों को प्रेरित करें हालांकि लुमेन रखरखाव कम हो सकता है।
  • अधिकतम तापमान नीचे जंक्शन तापमान बनाए रखने के लिए उचित वर्तमान व्युत्पन्न देखा जाना चाहिए
  • यदि पीक ऑन-टाइम प्रति चक्र cycle1ms है और ड्यूटी चक्र ≤10% है, तो पाइस्ड ऑपरेशन के साथ स्पंदित ऑपरेशन, उक्त चोटी के आगे स्पंदित वर्तमान स्वीकार्य है।
  • प्रकाश उत्सर्जक डायोड को रिवर्स वोल्टेज में संचालित करने के लिए डिज़ाइन नहीं किया गया है और इस स्थिति के तहत प्रकाश का उत्पादन नहीं करेगा। केवल संदर्भ के लिए प्रदान की गई अधिकतम रेटिंग।

नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो। 2. कैथोड पर टीसी माप बिंदु

सिफारिश किए गए संस्थापन नियम

मैनुअल सोल्डरिंग के लिए। कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा

तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा। कोई बाहरी बल लागू नहीं किया जाएगा

टांका लगाने के दौरान राल भाग में। उत्पाद के बाद टांका लगाने की अगली प्रक्रिया की जानी चाहिए

परिवेश के तापमान पर लौटें। चेतावनी: तापमान नियंत्रण

9, पैकेजिंग और लेबलिंग
