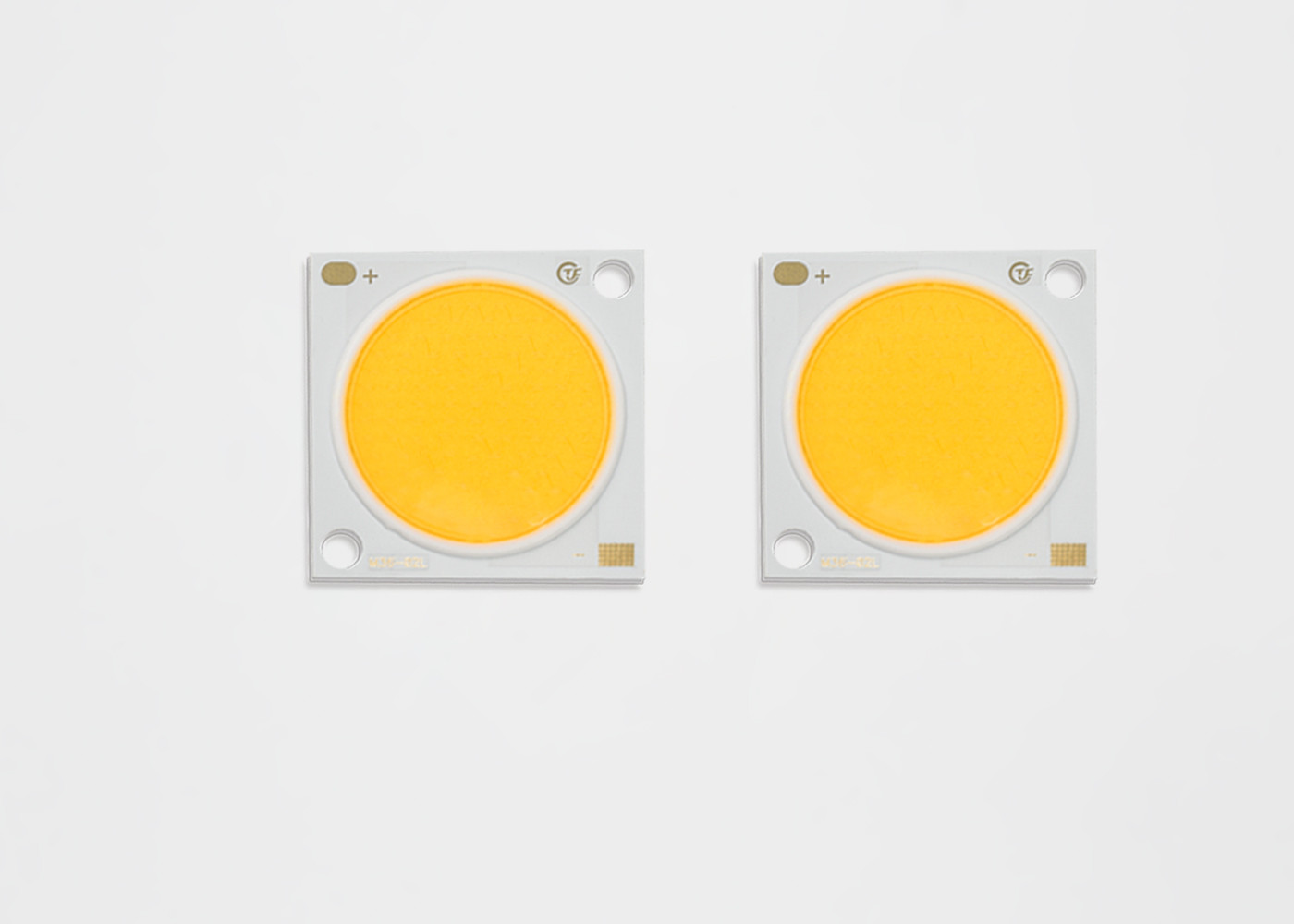

30 w 50 w आवासीय उच्च शक्ति चिप पावर एलईडी कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

30 w 50 w आवासीय उच्च शक्ति चिप पावर एलईडी कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत
30 w 50 w आवासीय उच्च शक्ति चिप पावर एलईडी कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

बड़ी छवि :  30 w 50 w आवासीय उच्च शक्ति चिप पावर एलईडी कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेन्ज़ेन
ब्रांड नाम: TYF
प्रमाणन: CE,RoHs
मॉडल संख्या: M36-02L
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiable
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: डी / ए, डी / पी टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1,000,000 पीसीएस / दिन

30 w 50 w आवासीय उच्च शक्ति चिप पावर एलईडी कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

वर्णन
पावर: 50W, 30w चिप सामग्री: Bridgelux
प्रकार: ढेला के नेतृत्व में आवेदन: COB एलईडी बढ़ने दीपक
उत्पाद का नाम: ढेला के नेतृत्व में जिंदगी: 50000Hours
हाई लाइट:

high power led chip

,

led light chips

30 w 50 w रेसिडेंशियल हाई पावर एलुमिनाई बेस इनडोर एलईडी चिप्स का नेतृत्व करता है

• 3000K, 80CRI के लिए 128 एलएम / डब्ल्यू ठेठ की प्रभावकारिता

• कॉम्पैक्ट उच्च प्रवाह घनत्व प्रकाश स्रोत

• समान, उच्च गुणवत्ता वाली रोशनी

• न्यूनतम 70, 80 और 90 CRI विकल्प

• स्थिर थर्मल पथ

• ऊर्जा स्टार® / एएनएसआई अनुरूप रंग द्विपक्ष

2, 3 और 5 एसडीसीएम मानक के साथ संरचना

• गरमागरम, हलोजन की तुलना में अधिक ऊर्जा कुशल

और फ्लोरोसेंट लैंप

• हाई वोल्टेज या लो वोल्टेज डीसी ऑपरेशन

• मोर्चे पर उत्पाद श्रृंखला और कंपनी का लोगो

• RoHS कॉम्प्लाइंट

TYF ML श्रृंखला एलईडी सरणियों के लिए भाग संख्या पदनाम निम्नानुसार समझाया गया है:

भाग संख्या

विशिष्ट शक्ति (W) नाममात्र का सीसीटी (के)

सीआरआई

न्यूनतम स्पंदित फ्लक्स (एलएम) विशिष्ट स्पंदित फ्लक्स (एलएम) विशिष्ट वोल्टेज (V) नाममात्र वर्तमान (mA) विशिष्ट प्रभावकारिता (एलएम / डब्ल्यू)
CL25171210P430E * 7 30.6 3000 K 70 4468 4804 34 900 157
CL25171210P435E * 7 30.6 3500 के 70 4553 4896 34 900 160
CL25171210P440E * 7 30.6 4000 के 70 4639 4988 34 900 163
CL25171210P450E * 7 30.6 5000 के 70 4696 5049 34 900 165
CL25171210P457E * 7 30.6 5700 के 70 4724 5080 34 900 166
CL25171210P465E * 7 30.6 6500 के 70 4696 5049 34 900 165
CL25171210P422E * 8 30.6 2200 के 80 3785 4070 34 900 133
CL25171210P427E * 8 30.6 2700 के 80 4013 4315 34 900 141
CL25171210P430E * 8 30.6 3000 K 80 4183 4498 34 900 147
CL25171210P435E * 8 30.6 3500 के 80 4240 4559 34 900 149
CL25171210P440E * 8 30.6 4000 के 80 4297 4621 34 900 151
CL25171210P450E * 8 30.6 5000 के 80 4326 4651 34 900 152
CL25171210P457E * 8 30.6 5700 के 80 4354 4681 34 900 153
CL25171210P465E * 8 30.6 6500 के 80 4326 4651 34 900 152
CL25171210P422E * 9 30.6 2200 के 90 3187 3427 34 900 112
CL25171210P427E * 9 30.6 2700 के 90 3415 3672 34 900 120
CL25171210P430E * 9 30.6 3000 K 90 3586 3856 34 900 126
CL25171210P435E * 9 30.6 3500 के 90 3643 3917 34 900 128
CL25171210P440E * 9 30.6 4000 के 90 3671 3947 34 900 129
CL25171210P450E * 9 30.6 5000 के 90 3700 3978 34 900 130
CL25171210P457E * 9 30.6 5700 के 90 3728 4008 34 900 131

भाग संख्या

विशिष्ट शक्ति (W) नाममात्र का सीसीटी (के)

सीआरआई

न्यूनतम स्पंदित फ्लक्स (एलएम) विशिष्ट स्पंदित फ्लक्स (एलएम) विशिष्ट वोल्टेज (V) नाममात्र वर्तमान (mA) विशिष्ट प्रभावकारिता (एलएम / डब्ल्यू)
CL36241216P430E * 7 49.0 3000 K 70 7291 7840 34 1440 160
CL36241216P435E * 7 49.0 3500 के 70 7428 7987 34 1440 163
CL36241216P440E * 7 49.0 4000 के 70 7519 8085 34 1440 165
CL36241216P450E * 7 49.0 5000 के 70 7610 8183 34 1440 167
CL36241216P457E * 7 49.0 5700 के 70 7701 8281 34 1440 169
CL36241216P465E * 7 49.0 6500 के 70 7610 8183 34 1440 167
CL36241216P422E * 8 49.0 2200 के 80 6061 6517 34 1440 133
CL36241216P427E * 8 49.0 2700 के 80 6517 7007 34 1440 143
CL36241216P430E * 8 49.0 3000 K 80 6836 7350 34 1440 150
CL36241216P435E * 8 49.0 3500 के 80 6927 7448 34 1440 152
CL36241216P440E * 8 49.0 4000 के 80 7018 7546 34 1440 154
CL36241216P450E * 8 49.0 5000 के 80 7154 7693 34 1440 157
CL36241216P457E * 8 49.0 5700 के 80 7199 7742 34 1440 158
CL36241216P465E * 8 49.0 6500 के 80 7154 7693 34 1440 157
CL36241216P422E * 9 49.0 2200 के 90 5195 5586 34 1440 114
CL36241216P427E * 9 49.0 2700 के 90 5560 5978 34 1440 122
CL36241216P430E * 9 49.0 3000 K 90 5833 6272 34 1440 128
CL36241216P435E * 9 49.0 3500 के 90 6015 6468 34 1440 132
CL36241216P440E * 9 49.0 4000 के 90 6061 6517 34 1440 133
CL36241216P450E * 9 49.0 5000 के 90 6106 6566 34 1440 134
CL36241216P457E * 9 49.0 5700 के 90 6151 6615 34 1440 135

5.1 रंग जानकारी


चित्र 1: Xy रंग अंतरिक्ष में टेस्ट डिब्बे का ग्राफ (स्पंदित परीक्षण शर्तें, Tj = 25 ° C)

CIE1931-x

तालिका 38: 2-स्टेप 5-स्टेप 5-स्टेप मैकआडम कलर बिन परिभाषाएँ TYF CoB कोर रेंज के लिए

नाममात्र

CCT

केंद्र बिंदु मुख्य अक्ष (ए, बी)

अंडाकार

रोटेशन एन्जिल, θ

एक्स Y 2-चरणीय 3-चरण 5 कदम
2200K 0.5018 0.4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 के 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000 कश्मीर 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500 कश्मीर 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1


6.1 तालिका 39: अधिकतम रेटिंग


तालिका 39 के लिए नोट्स:

  • उच्च धाराओं पर सरणियों को प्रेरित करें हालांकि लुमेन रखरखाव कम हो सकता है।
  • अधिकतम तापमान नीचे जंक्शन तापमान बनाए रखने के लिए उचित वर्तमान व्युत्पन्न देखा जाना चाहिए
  • यदि पीक ऑन-टाइम प्रति चक्र cycle1ms है और ड्यूटी चक्र ≤10% है, तो पाइस्ड ऑपरेशन के साथ स्पंदित ऑपरेशन, उक्त चोटी के आगे स्पंदित वर्तमान स्वीकार्य है
  • प्रकाश उत्सर्जक डायोड को रिवर्स वोल्टेज में संचालित करने के लिए डिज़ाइन नहीं किया गया है और इस स्थिति के तहत प्रकाश का उत्पादन नहीं करेगा। केवल संदर्भ के लिए प्रदान की गई अधिकतम रेटिंग।

नोट: 1. सभी आयाम सहिष्णुता ± 0.2 मिमी है जब तक कि अन्यथा नोट न किया गया हो। 2. कैथोड पर टीसी माप बिंदु

सिफारिश किए गए संस्थापन नियम

मैनुअल सोल्डरिंग के लिए। कृपया सीसा रहित सोल्डरिंग का उपयोग करें और टांका लगाने की क्रिया को एक सोल्डरिंग बिट का उपयोग करके लागू किया जाएगा

तापमान 350C से कम है, और एक भूमि के लिए 3.5 सेकंड के भीतर समाप्त हो जाएगा। कोई बाहरी बल लागू नहीं किया जाएगा

टांका लगाने के दौरान राल भाग में। उत्पाद के बाद टांका लगाने की अगली प्रक्रिया को पूरा किया जाना चाहिए

परिवेश के तापमान पर लौटें। चेतावनी: तापमान नियंत्रण

उत्पाद पैकिंग और लेबलिंग
